车间轻型物料吊运单轨起重设备结构

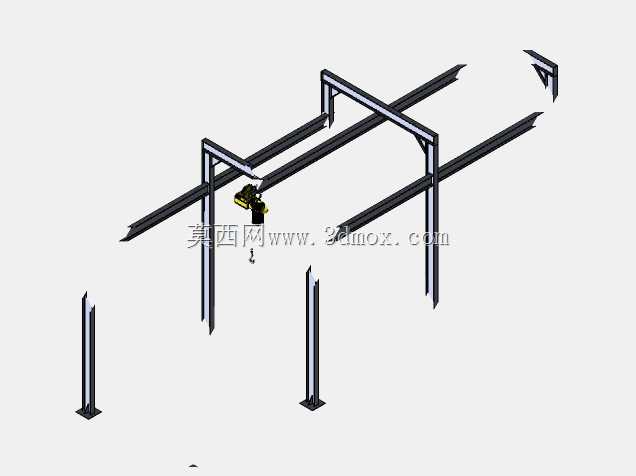

　　这套单轨起重结构主要面向中小型机加工车间、装配工位、仓储库区的轻型物料转运场景，适配5吨及以下额定载荷的定点或短距离往复吊运需求，常见于机加工工序间的工件转序、装配线旁的零部件上下料、仓储区的轻型货位调运作业，相比桥式起重机占用厂房顶部空间更小，安装时不需要对厂房原有梁柱做大规模加固改造，适配层高较低、起重作业覆盖范围呈线性排布的作业区域。整套结构采用模块化拆分设计，主体包含纵向承载轨道、门型支撑立柱、电动葫芦行走组件、轨道端部止挡几个核心部分，轨道采用标准热轧工字钢截面，选型时根据额定起重量、轨道跨度匹配对应截面参数，单根轨道标准段长度按6米模数设计，现场安装时可根据作业覆盖长度拼接，拼接位置采用高强螺栓配连接板紧固，接缝处做打磨平顺处理，避免葫芦行走时出现卡滞、冲击问题。

　　支撑立柱采用H型钢焊接成型，底部通过地脚螺栓与车间混凝土地面锚固，立柱顶部与轨道下翼缘通过焊接连接板加斜撑加固，每一组立柱的间距根据轨道挠度计算值设定，常规工况下控制在3米到4.5米区间，保证满载时轨道下挠量不超过跨度的1/800，避免行走过程中出现爬坡、溜车问题。电动葫芦组件挂装在轨道下翼缘两侧，行走轮采用带轮缘的铸钢轮，配合侧向导轮抵消葫芦启停时的横向摆动力，葫芦起升机构配套钢丝绳卷筒与吊钩组，吊钩带有防脱棘爪，起升行程根据作业场景的起吊高度定制，常规配置下满足地面到轨道底部3米到6米的起升高度需求。

　　轨道两端设置焊接式止挡架，止挡架上安装缓冲橡胶块，避免葫芦行至端部时出现硬碰撞，同时配套行程限位开关，在葫芦接近端部200毫米位置触发断电保护，切断行走动力回路。设计过程中优先考虑现场安装的便捷性，所有构件拆分后的单件重量控制在50公斤以内，不需要额外借助大型吊装设备即可完成人工组装，立柱底部的锚固板预留长条形螺栓孔，允许安装时存在±20毫米的位置偏差，降低现场土建基础的施工精度要求。

　　安装边界方面，轨道顶部距离厂房顶棚或下部管线需要预留至少200毫米的安全间隙，轨道两侧距离墙面、固定设备的安全距离不小于100毫米，保证葫芦行走时不会与周边固定设施发生刮碰，立柱安装位置需要避开车间主通道、消防设施布设区域，立柱周边预留不小于500毫米的操作维护空间，方便后期对轨道连接螺栓、葫芦行走机构做定期点检维护。结构受力计算时，除了考虑额定起重量与葫芦自重的固定载荷，还额外计入1.1倍的动载系数与1.2倍的横向冲击系数，对轨道抗弯强度、立柱压杆稳定性、连接螺栓抗剪强度做逐一校核，所有焊接位置采用连续角焊缝，焊脚高度根据板材厚度取6毫米到8毫米，焊后做去应力处理，避免长期承载后出现焊接变形。这套结构相比传统的悬臂吊覆盖范围更长，相比梁式起重机投入成本更低，非常适合作业点沿直线排布、吊运频次中等的生产场景，日常维护仅需要定期给行走轮轴承加注润滑脂、检查连接螺栓紧固力矩即可，运维难度低，对一线操作工人的使用门槛要求不高，配套常规的手电门控制即可完成起升、下降、前后行走的全动作操作。
