人字形齿轮传动变速箱结构设计

　　这款人字形齿轮变速箱的结构设计，核心围绕重载传动场景下的平稳性需求展开，区别于常规直齿、斜齿传动箱体，其人字形齿形的啮合特性可抵消轴向分力，在中大功率的动力传输场景中能大幅降低轴承的轴向负载，延长支撑部件的服役周期。从实际应用场景来看，这类箱体结构常适配于需要正反转频繁切换、传动扭矩波动较大的设备端，比如轻工生产线的主驱动单元、小型工程机械的行走传动段、输送设备的动力分配节点，在这些工况下，常规斜齿箱的轴向窜动问题会影响传动精度，而人字形齿的对称啮合特性能让传动过程的径向、轴向受力更均衡，减少箱体连接面的密封渗漏风险。

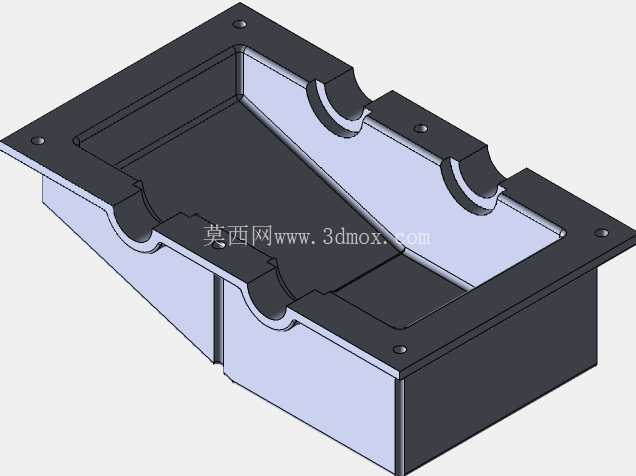

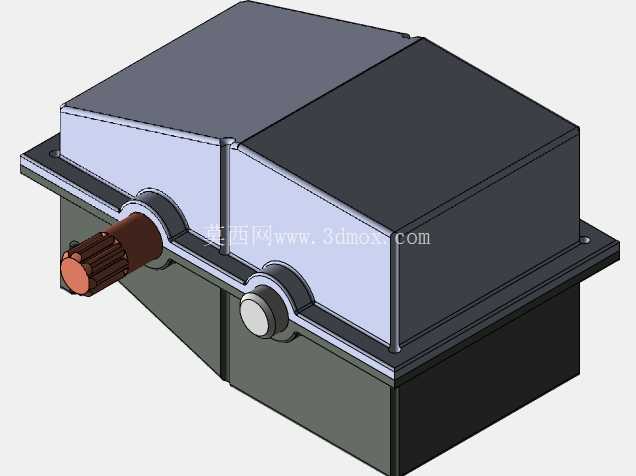

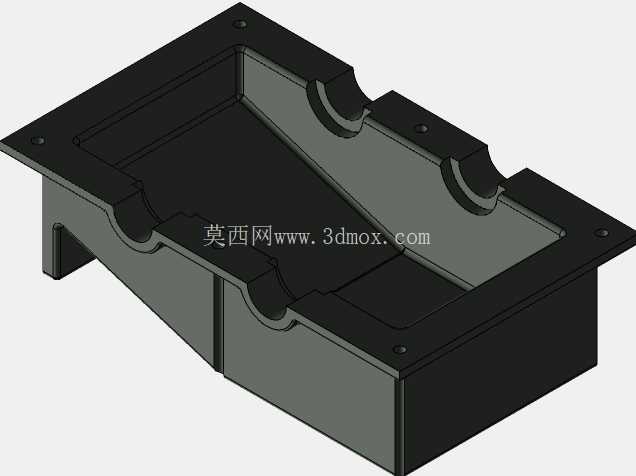

　　从结构设计思路来看，整个箱体采用剖分式结合面设计，上下箱体通过定位销与连接螺栓实现精准合箱，输入轴端采用外伸花键结构，可直接与联轴器、带轮或者驱动电机输出轴实现快装配合，轴端的密封结构预留了骨架油封的安装槽位，能适配不同线速度下的密封需求，避免箱体内润滑脂泄漏。输出侧的轴端采用闷盖定位设计，可根据实际安装需求调整轴伸方向，适配不同的设备安装布局。箱体底部设置了一体化的安装法兰边，法兰边上的安装孔位采用长圆孔与圆孔组合的形式，既可以保证安装时的位置微调余量，也能在紧固后提供足够的连接刚性，避免传动过程中箱体出现共振位移。

　　从安装边界来看，箱体的整体轮廓做了倒角过渡处理，避免安装过程中与周边设备构件发生干涉，输入轴的中心高与安装法兰面的尺寸公差按照IT7级精度预留，可直接适配标准规格的安装基座，不需要额外加工调整垫片。箱体内腔的齿轮容纳空间做了加强筋布局，在不增加整体壁厚的前提下提升了箱体的结构刚性，能承受齿轮啮合过程中产生的周期性冲击载荷，避免薄壁位置出现应力变形。箱体顶部的平面预留了透气塞的安装孔位，可在长时间连续运行时平衡箱体内外气压，避免油封位置因为内部温升气压过高出现渗油问题。

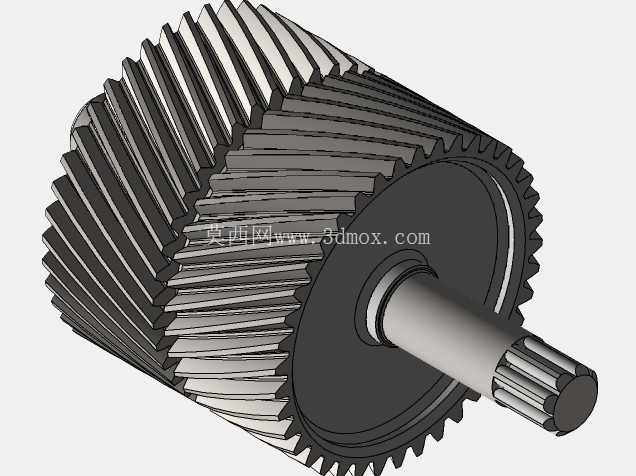

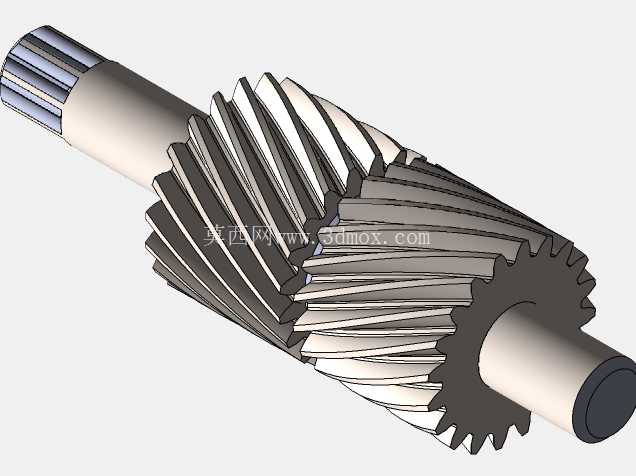

　　在功能特性层面，这款变速箱的传动齿采用人字形对称布局，啮合过程中同时参与啮合的齿对数比同模数直齿齿轮多出近40%，单齿承受的载荷更小，在同等中心距的参数下能传递更大的额定扭矩，同时啮合过程的冲击噪声更低，适合对运行噪音有要求的车间生产场景。箱体的剖分面位置做了密封胶槽设计，装配时填充密封胶即可实现平面密封，不需要额外加装密封垫片，减少了装配工序的同时也避免了垫片长期使用老化渗漏的问题。轴承位的孔系采用一次装夹镗孔加工，同轴度公差控制在0.02mm以内，能保证齿轮啮合的齿面接触面积达到设计要求，避免出现偏载打齿的问题。

　　从实际选型适配的角度来看，这款箱体的输入轴转速适配范围覆盖常规工业驱动电机的输出转速区间，可通过调整内部齿轮副的齿数比实现不同的减速比输出，不需要改动外部安装尺寸，能快速适配不同的设备动力参数需求。箱体的放油孔设置在底部最低位置，可在维护时完全排空箱体内的旧润滑油，减少残留杂质对齿轮啮合面的磨损。观察油位的位置预留了油标安装孔，可实时监测箱体内润滑油的液位高度，避免缺油导致的齿轮干磨故障。整个结构的设计没有采用特殊定制的非标紧固件，所有连接螺栓、密封件、轴承都采用通用标准件，后期维护更换配件的采购成本更低，适配现场运维的实际需求。
