六角头螺栓配六角螺母紧固连接件

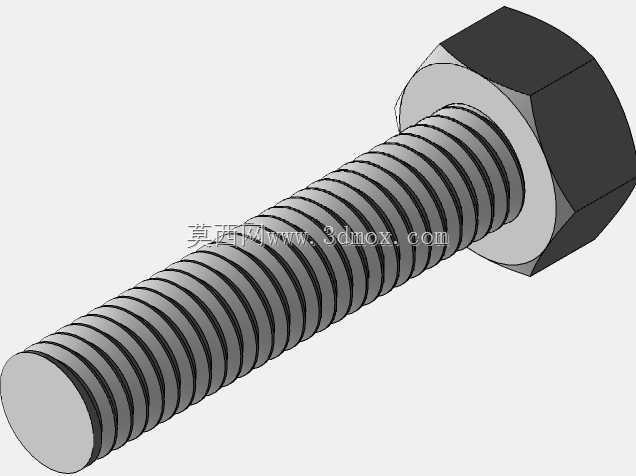

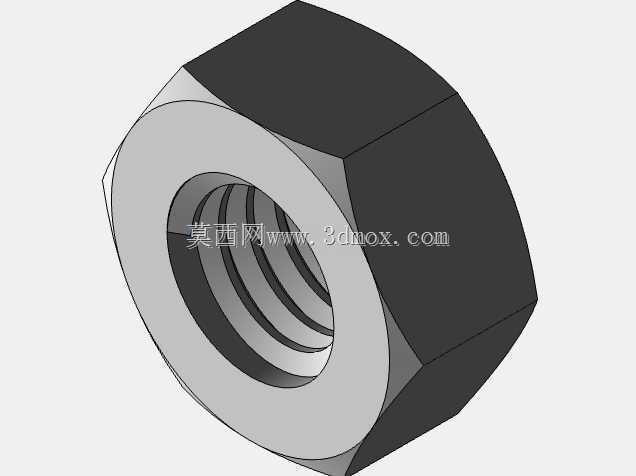

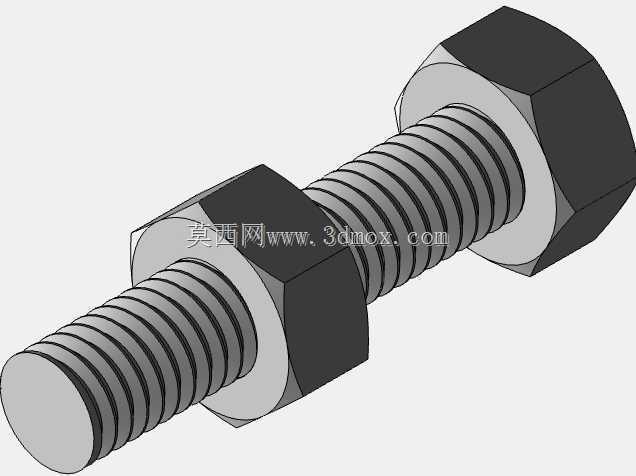

　　这套六角头螺栓与六角螺母的组合模型，还原了机械装配领域最基础也最核心的可拆卸紧固结构，从建模细节上完整复现了外螺纹的牙型轮廓、螺栓头部的六角棱边倒角、螺母端面的倒角处理，甚至螺纹收尾处的不完整牙段也做了贴合实际加工状态的还原，没有刻意做理想化的全牙建模，更贴近工业生产中冷镦、搓丝工艺产出的真实零件状态。在各类工业装配场景里，这类紧固件的使用几乎覆盖了从民用家电到重型工程机械的全领域，小到电子设备内部的结构固定，大到钢结构桥梁的节点连接，只要存在需要可拆卸、具备足够预紧力的连接需求，这类螺栓螺母组合都是优先选型的对象。

　　从功能特性上看，六角头的设计适配普通开口扳手、套筒、梅花扳手等多种通用紧固工具，不需要特殊定制工装就能完成装配与拆卸，外螺纹与内螺纹的配合间隙控制在标准公差范围内，既保证拧入过程顺畅无卡滞，又能在拧紧后通过螺纹副的自锁特性配合足够的预紧力，避免设备运行过程中受振动冲击出现松脱。做这套模型的建模思路时，没有直接调用软件自带的标准件库生成理想化模型，而是先按照普通粗牙螺纹的基本牙型参数绘制螺旋线路径，通过扫描切除生成螺纹牙型，同时特意在螺栓靠近头部的位置留出了一段无螺纹的光杆段——这部分细节是很多新手建模容易忽略的，实际应用里这段光杆可以在装配时穿过被连接件的光孔，让剪切面落在光杆位置，避免螺纹牙受剪切力出现断裂，大幅提升连接的抗剪切能力。外形尺寸上，螺栓的六角头对边宽度、头部厚度、螺母的对边尺寸与厚度都匹配常用的公制紧固件标准，螺纹长度覆盖了常规2-5件被连接件的总厚度需求，安装边界方面需要注意，装配时要在螺栓头部和螺母与被连接件的接触面预留足够的扳手空间，预留空间的直径至少要大于所用套筒的外径，避免出现工具无法就位无法拧紧的情况；如果被连接件表面为涂装件或者软质材料，还需要在接触面增加平垫圈来分散压紧力，避免压痕破坏表面或者压溃软质基材。

　　很多刚接触结构设计的工程师容易忽略这类基础紧固件的细节建模，要么把螺纹做成贴图敷衍，要么省略光杆段、倒角这些工艺细节，导致后续做装配干涉检查、装配工艺模拟的时候出现偏差，比如没有预留扳手空间导致现场装配无法操作，或者螺纹段过长拧入后顶到对面零件，这类问题在实际生产中一旦出现，往往需要临时修改零件孔位或者更换紧固件，拖慢整个项目的装配进度。这套模型把所有装配相关的细节都做了还原，不管是用来做整机装配的标准件调用，还是用来做紧固件受力仿真的基础模型，都能直接匹配实际生产的零件状态，不需要再做额外的细节修正。

　　另外在螺纹配合的部分，模型里特意保留了内外螺纹之间的合理间隙，没有做零间隙的理想化配合，这也符合实际零件的公差配合要求，毕竟实际生产中不管是外螺纹还是内螺纹都存在加工公差，零间隙的配合在现实里根本无法完成装配，很多新手建模时容易犯这个错误，把螺纹配合做成完全贴合，等到出工程图或者做装配模拟的时候就会发现不符合实际工艺要求。还有螺栓和螺母的棱边倒角，这个细节不仅是为了去除加工后的锐边避免划手，更重要的是在装配时可以起到导向作用，让螺母能够顺利对准螺栓螺纹开始拧入，不需要反复对齐牙型，提升现场装配的效率。
