多类型组合传动齿轮装配结构

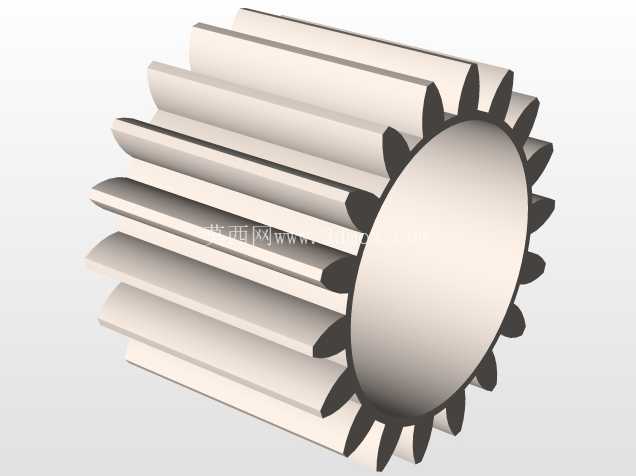

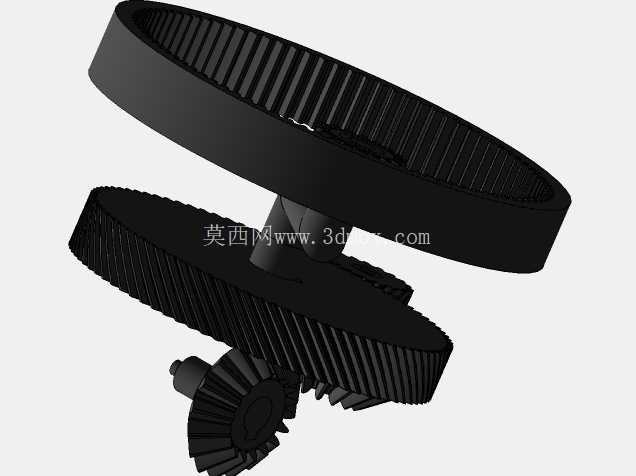

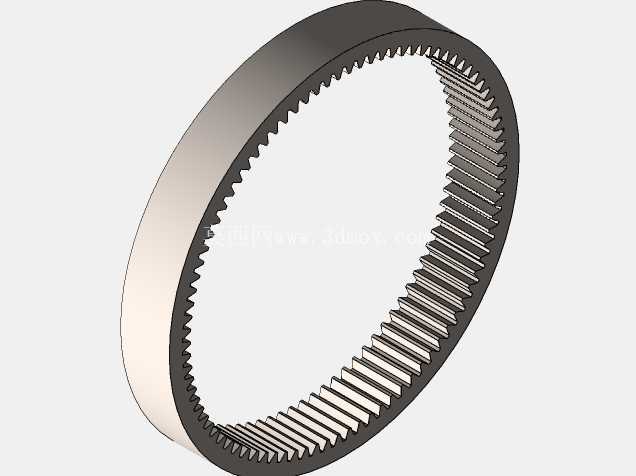

　　这套组合齿轮传动结构，核心覆盖了平行轴传动、相交轴传动两类常见机械传动场景，可适配中小功率传动链路的动力换向、减速增扭需求，在小型输送设备、轻工机械传动单元、非标自动化工位动力传输环节都能找到对应的应用场景。从结构组成来看，整套装配包含内齿圈、大直径斜齿圆柱齿轮、小直径锥齿轮三个核心传动件，搭配对应的支撑轴段完成动力传递路径的搭建。内齿圈采用内啮合齿形设计，相比外啮合结构能在相同传动比下压缩整体径向安装空间，啮合过程中轮齿接触面积更大，传动平稳性更优，适合布置在结构空间受限的传动腔体内，承担末级大传动比减速的功能。

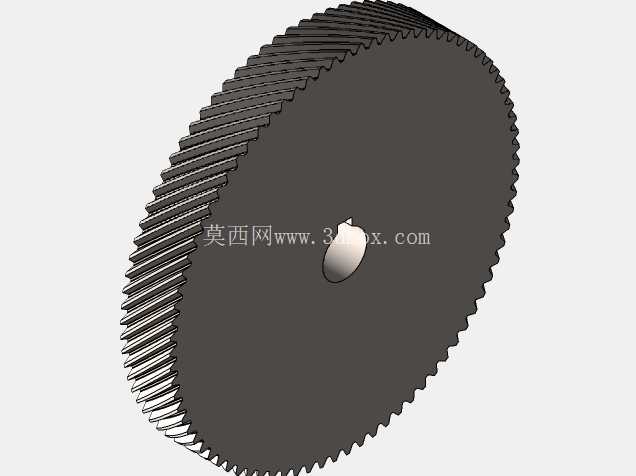

　　斜齿圆柱齿轮的齿向采用螺旋角设计，啮合时轮齿是逐步进入、退出啮合状态，相比直齿圆柱齿轮能大幅降低啮合冲击与运行噪音，适合中速转动的传动级，这套结构里的大直径斜齿轮同时承担与内齿圈啮合、与下方锥齿轮轴段动力衔接的作用，是整套传动链路的中间动力传递节点。下方的锥齿轮采用直齿锥齿形，主要实现相交轴之间的动力换向，可将垂直方向输入的动力转换为水平方向输出，或是反向传递，齿形加工基准以节锥面为定位基准，安装时需要严格保证两锥齿轮的节锥顶点重合，否则会出现轮齿偏载、磨损加剧的问题。设计过程中，各齿轮的模数选取遵循等强度原则，根据各级传动的载荷大小匹配对应模数，低速重载级选取稍大模数保证轮齿弯曲强度，高速级选取适中模数兼顾传动平稳性与加工成本。

　　齿宽系数的选取结合安装支撑的刚性确定，悬臂布置的锥齿轮齿宽系数取偏小值，避免受载后轮齿变形导致啮合区偏移，双支撑布置的圆柱齿轮齿宽系数取适中值，在保证承载能力的同时控制轴向尺寸。安装边界方面，整套结构的最大外轮廓由内齿圈的外径决定，径向安装空间需要预留内齿圈外径加5mm以上的装配间隙，轴向安装尺寸需要覆盖从锥齿轮轴端到内齿圈上端面的总长度，同时预留支撑轴承的安装位置与轴向调整间隙，装配时需要先调整各齿轮副的侧隙，圆柱齿轮副通过轴向位置调整保证齿侧间隙在0.1-0.2mm区间，锥齿轮副通过调整垫片厚度改变轴向安装位置，保证接触斑点位于齿面中部，避免出现边缘接触。

　　实际应用中，这套组合结构可以根据传动比需求调整各齿轮的齿数搭配，当需要更大减速比时可增加行星轮布置在内齿圈与太阳轮之间，当需要更高传动效率时可适当调整螺旋角大小降低轴向力，支撑轴段的设计需要匹配对应轴承的选型，斜齿轮传动产生的轴向力需要通过角接触轴承或是圆锥滚子轴承承担，锥齿轮传动产生的径向与轴向复合载荷也需要对应轴承的承载能力覆盖。整套结构的建模过程严格按照机械设计手册的齿形参数生成，齿廓渐开线准确，装配关系完全符合实际装配逻辑，不存在干涉问题，可直接用于传动方案的结构验证、运动仿真，也可作为同类传动结构设计的参考模板，帮助设计人员快速完成传动单元的方案迭代，减少重复建模的工作量。在实际设备选型应用中，这套结构适配的输入转速不超过1500rpm，传递功率在5kW以内的工况，若应用在重载工况则需要对应提升齿轮材料的热处理要求，轮齿表面采用渗碳淬火处理提升接触强度，芯部保持足够韧性抵抗冲击载荷，安装基座需要保证足够的刚性，避免受载后变形导致齿轮啮合精度下降。
