标准直柄麻花钻切削刀具结构设计

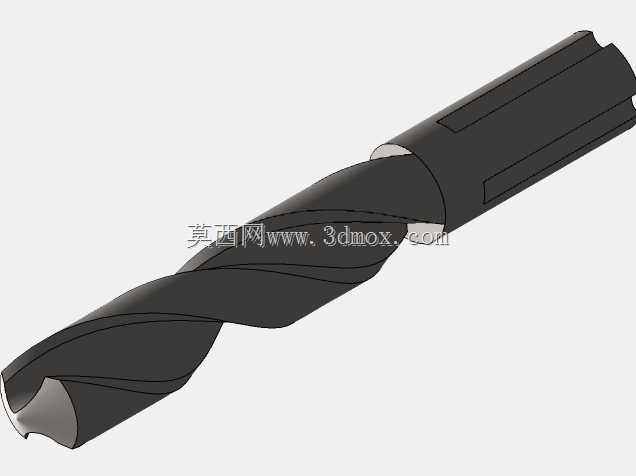

　　在金属切削加工领域，孔加工占常规机加工工序总量的三成以上，而麻花钻是孔加工环节应用最广泛的切削刀具，从普通台式钻床的手工钻孔，到数控加工中心的高精度定位孔加工，再到钳工现场的配做钻孔作业，都能见到这类刀具的身影。这款直柄麻花钻的三维结构完全还原了实际量产刀具的几何特征，没有做简化处理，建模时完整保留了切削部分的螺旋槽曲面、横刃修磨形态、刃带结构以及柄部的装夹定位特征，能直接用于刀具运动仿真、加工工艺模拟、刀库装配干涉检查等场景。

　　从功能特性来看，这款钻头的工作部分分为切削段与导向段，两条对称分布的螺旋槽构成了排屑通道，螺旋角的取值完全匹配通用高速钢钻头的常规设计参数，能够在钻削钢材时保证切屑沿着螺旋槽顺畅排出，避免切屑堵塞在孔内造成孔径超差或者钻头崩损。导向段的两条刃带采用了微小的倒锥设计，从切削部分向柄部方向直径逐步递减，既可以减少钻头与孔壁的摩擦阻力，又能在钻削过程中起到导向支撑作用，保证钻孔的直线度，避免孔轴线偏斜。钻尖部分的横刃经过标准修磨，横刃斜角符合通用加工的参数要求，能够有效降低钻削时的轴向抗力，减少机床进给系统的负载，同时保证钻尖的定心精度，避免钻孔入钻时出现滑移偏移。

　　设计思路上，这款模型完全遵循机械加工刀具的实际生产工艺逻辑，没有为了建模便利随意修改刀具的几何参数。螺旋槽的曲面采用变导程扫描生成，靠近钻尖部分的槽型曲率更大，能够给切削刃提供足够的容屑空间，靠近柄部的槽型曲率逐步收窄，提升刀体的整体刚性，避免长径比过大时钻削过程出现振刀。柄部采用直柄结构，适配市面上绝大多数钻夹头的装夹范围，柄部与工作部分的过渡位置设计了微小的退刀结构，既方便刀具磨削加工时的砂轮退刀，又能减少应力集中，避免刀具在大进给钻削时从过渡位置断裂。

　　从安装边界与尺寸适配来看，这款直柄钻头的柄部直径与工作部分直径保持一致，属于通用直柄麻花钻的标准规格，装夹时只需要保证钻夹头的夹持长度覆盖柄部三分之二以上的区域，即可保证装夹刚性，不需要额外配置过渡套或者专用夹具。刀具的总长、螺旋槽长度、切削段长度的比例完全符合国标直柄麻花钻的尺寸规范，在做加工工艺排布时，可以直接根据模型的尺寸参数计算钻孔深度的安全边界，避免钻削过程中螺旋槽部分进入工件已加工表面造成刮伤，也能提前预判钻夹头与工件表面的安全距离，防止出现撞机风险。

　　在实际工程应用中，这类钻头模型不仅可以用于数控加工编程时的刀具装配验证，还能用于刀具刃磨培训的几何演示，帮助初学者理解麻花钻各个角度的作用与修磨要求。模型的刃口部分做了符合实际的微小钝化处理，没有建模成理想化的锋利锐角，还原了真实刀具出厂时的刃口状态，在做钻削力仿真、切削热仿真时，能够获得更贴近实际加工的计算结果，避免因为模型过度理想化导致仿真数据失真。导向刃带的宽度也按照实际刀具的比例建模，在做孔加工精度模拟时，可以准确还原刃带对孔壁的挤压修光作用，帮助工艺人员预判不同切削参数下的孔壁粗糙度与孔径公差范围。
