手动夹持类钢丝钳工业级结构设计

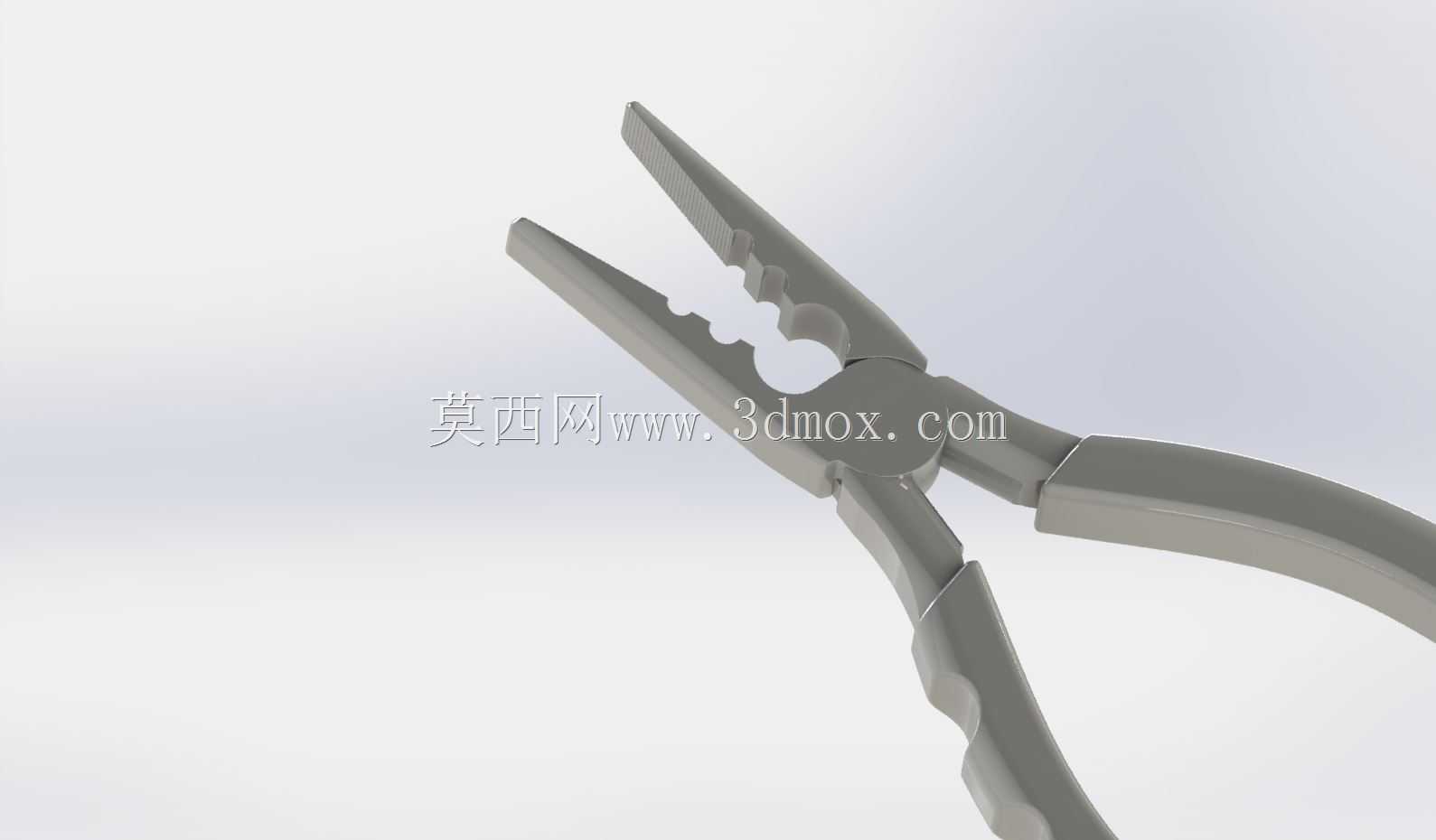

　　这款手动夹持钳的结构设计完全围绕一线装配、维修场景的实际操作需求展开，在做三维结构推演时，最先敲定的是钳头的咬合齿形布局，钳口最前端的平齿段做了细密的交叉滚花纹理，主要应对薄金属片、导线外皮的夹持作业，避免夹持过程中工件打滑移位，平齿段往后的凹形圆齿槽专门适配不同线径的线材弯折、剥线作业，不需要额外更换工具就能完成单股硬线的弧度弯折，最靠近铰接轴的刃口段做了高频淬火硬化处理，硬度控制在HRC55-60区间，既能剪切1.6mm以下的硬钢丝，也能轻松截断铜芯软线，刃口的咬合间隙控制在0.02mm以内，避免剪切软线时出现连丝、切不断的问题。

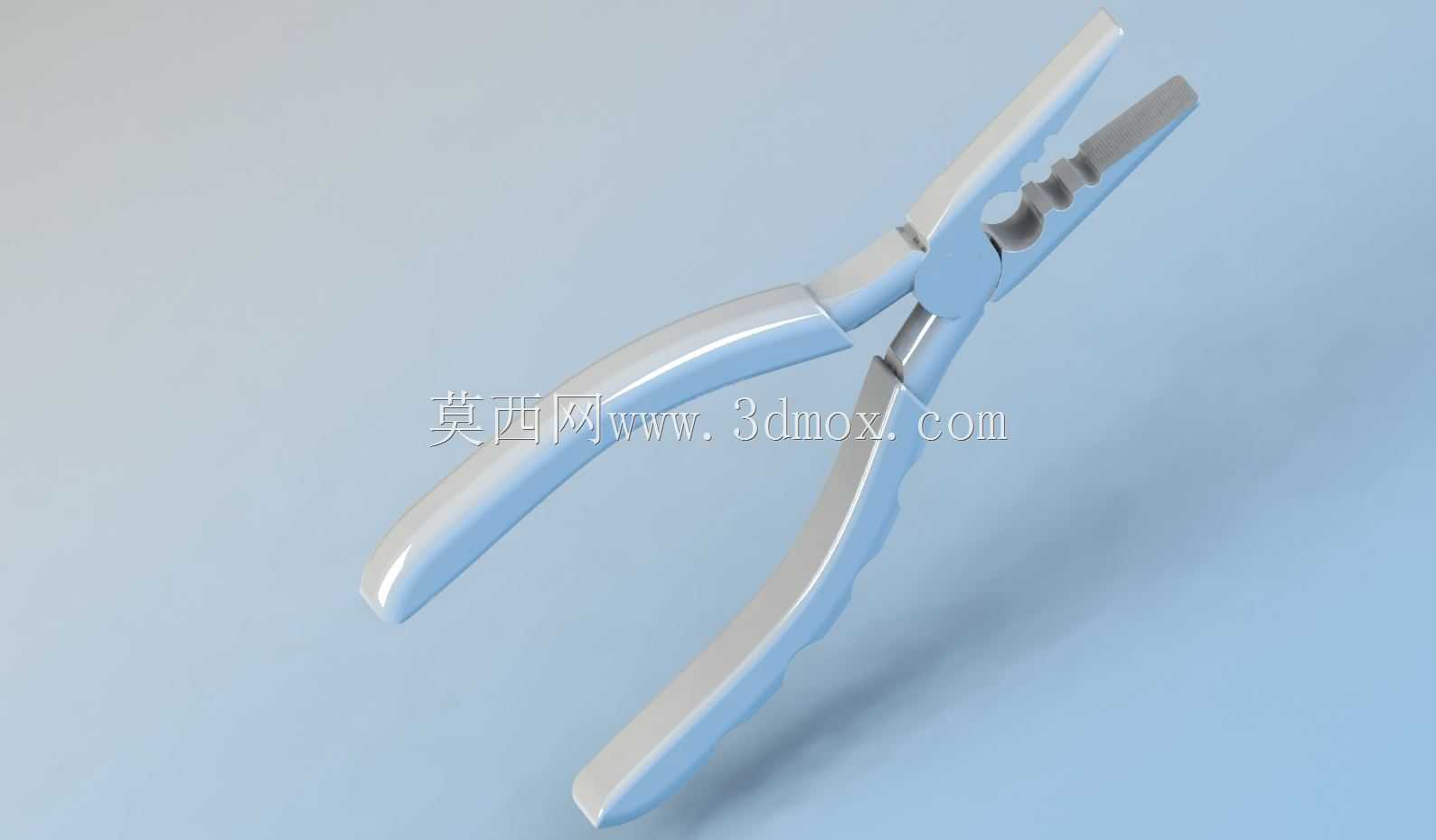

　　钳体的铰接轴采用了过盈配合的铆接结构，没有额外加装固定螺丝，一方面避免长期使用后轴销松动脱落，另一方面也能控制整体的装配公差，保证两片钳体开合时没有径向窜动，开合阻尼控制在单手握持时拇指轻推就能完成张合的力度，长时间连续作业也不会出现手部酸胀的问题。手柄部分的曲面造型完全贴合人手握持的生理弧度，从铰接轴位置往手柄末端做了12度的外张角度，握持时手掌的受力点均匀分布在大小鱼际位置，不会出现局部硌手的情况，手柄表面做了防滑的凹凸纹理，即使手上沾有机油、切削液也能稳定握持，不会出现工具滑脱的安全隐患。从实际应用场景来看，这类钳子是设备装配、机电维修、五金加工、家装布线场景里的必备手动工具，在设备装配线上，作业人员可以用它完成线束整理、小零件夹持、扎带拉紧剪切的作业，不需要频繁更换工具就能完成单工位的多数操作；在五金加工场景里，它可以辅助完成薄金属片的弯折、小工件的临时固定，配合台钳完成小型零件的修配作业；在家装水电布线场景里，它可以完成导线剥线、弯折、剪切的全套操作，一把工具就能覆盖布线作业的多数手动操作需求。

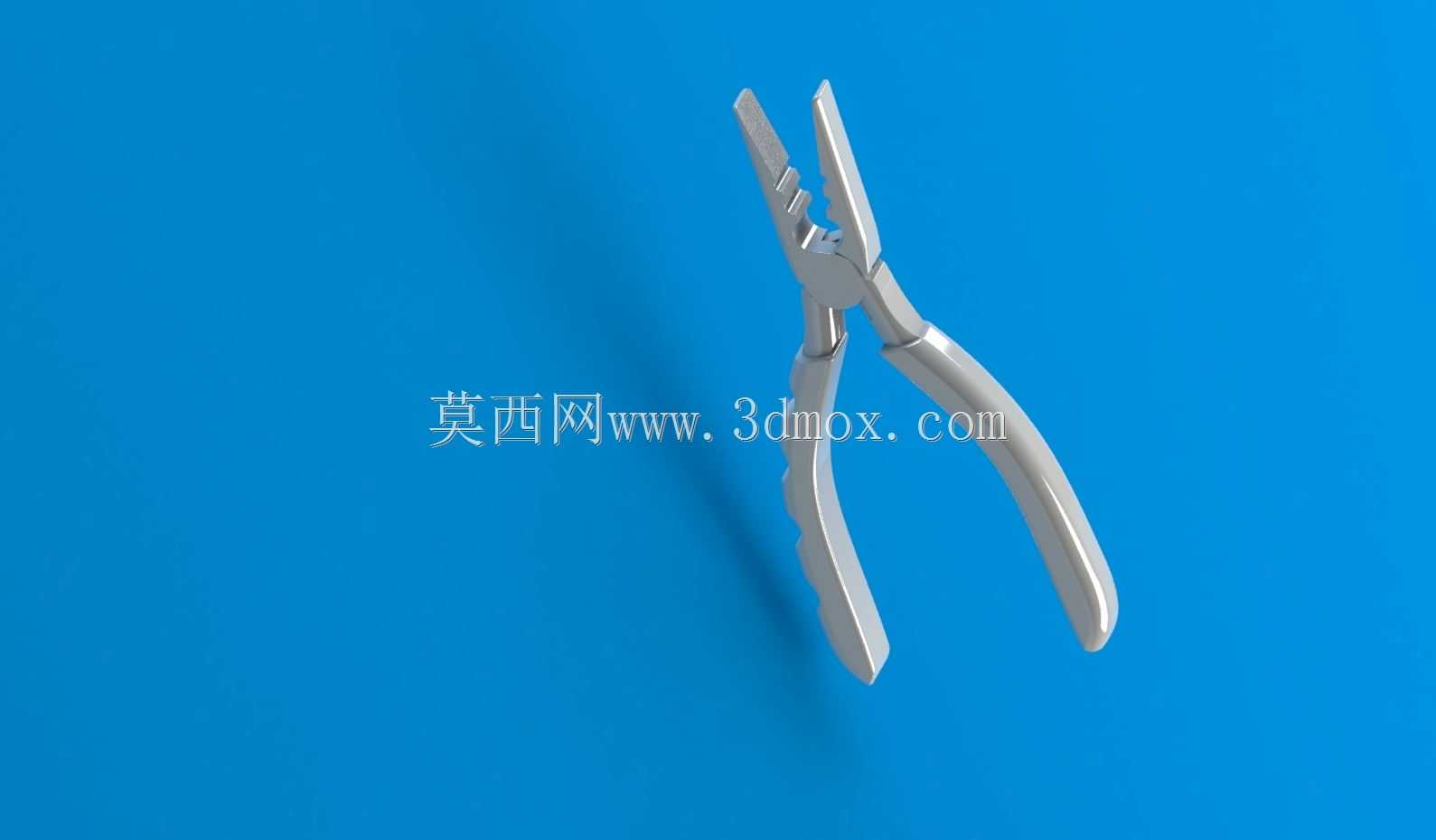

　　在做结构设计时，特意将钳头的长度控制在整体长度的三分之一，保证夹持作业时的力臂比例合理，在手柄末端施加10kg的握力时，钳口位置的加持力可以达到80kg以上，完全能满足日常夹持、剪切的受力需求，同时钳头的尖端做了2mm的圆角处理，避免过于尖锐的端头在作业时划伤工件表面或者造成操作人员的刺伤风险。钳体的整体开合角度控制在0-45度区间，完全匹配人手握持时的手指张合范围，不需要过度张开手掌就能完成钳口的最大开度操作，最大开口尺寸可以达到20mm，能够夹持常规尺寸的六角螺母、螺栓头，临时充当扳手完成小规格紧固件的松紧作业。

　　钳体的金属部分整体做了抛光镀铬处理，表面粗糙度控制在Ra0.8以下，既可以避免长期在潮湿环境下使用出现锈蚀，也能减少作业时油污、碎屑在钳体表面的附着，日常维护只需要用干布擦拭就能保持表面整洁，镀铬层的厚度控制在0.02mm，不会因为镀层过厚影响钳体的配合精度，也不会因为镀层过薄容易出现磨损脱落的问题。在三维建模过程中，对铰接位置的配合间隙做了多次模拟验证，保证钳体在满量程开合过程中没有卡滞、松动的问题，两片钳体的刃口在完全闭合时可以做到全程贴合，没有局部缝隙，避免剪切线材时出现刃口崩缺的问题。同时针对钳体的受力薄弱点，也就是铰接轴位置的应力集中区域做了局部加厚处理，通过有限元受力模拟验证，在施加额定最大剪切力的情况下，该位置的最大应力远低于材料的屈服强度，不会出现钳体断裂、变形的问题，能够满足长期高频次使用的强度需求。
