DIN6319标准D型G型球面垫圈结构设计

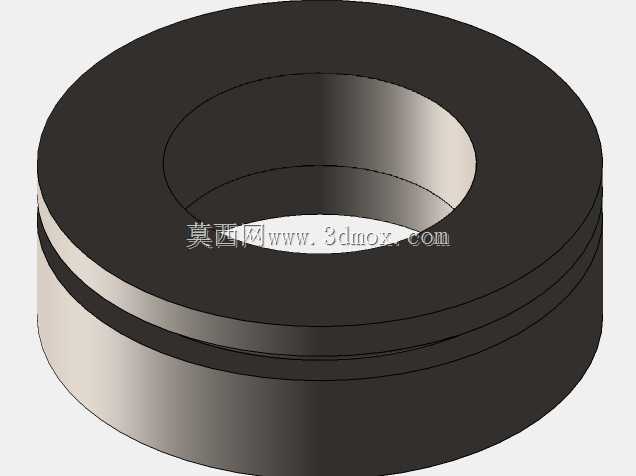

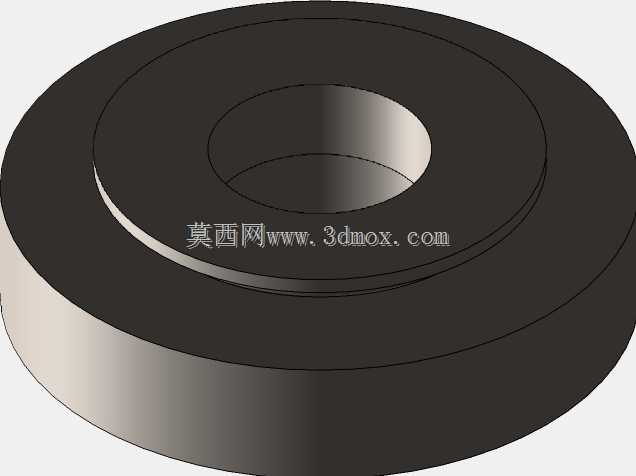

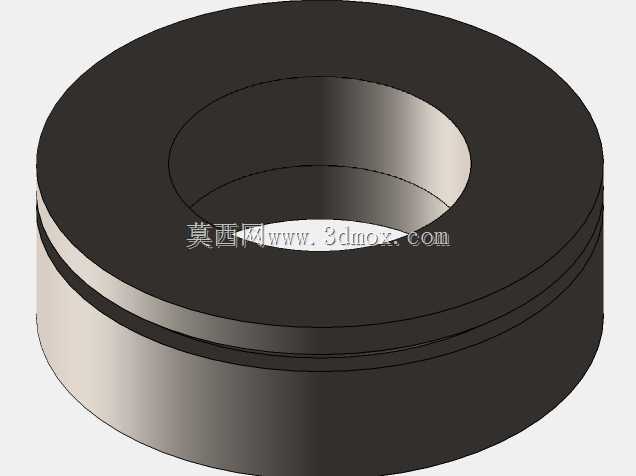

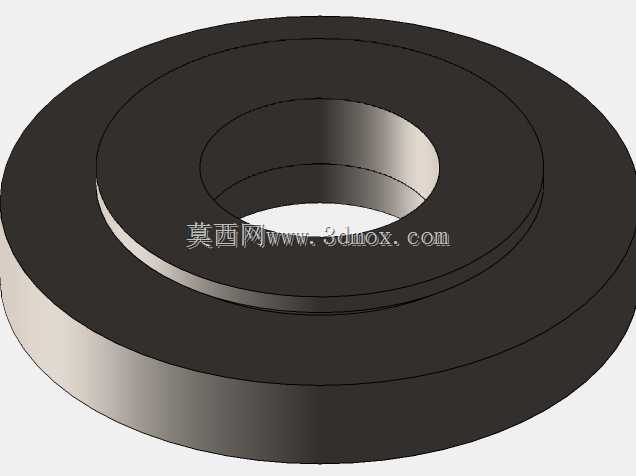

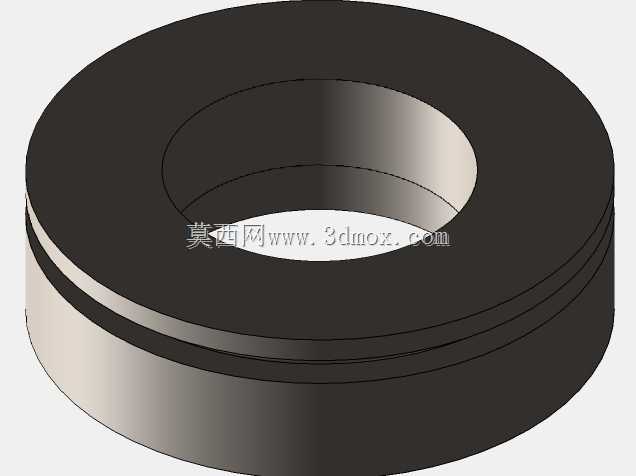

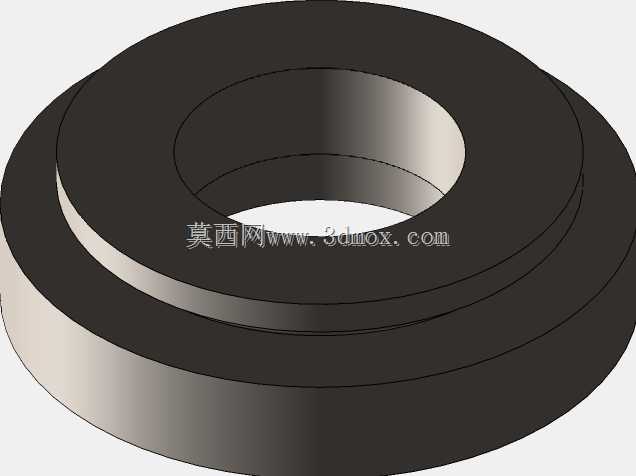

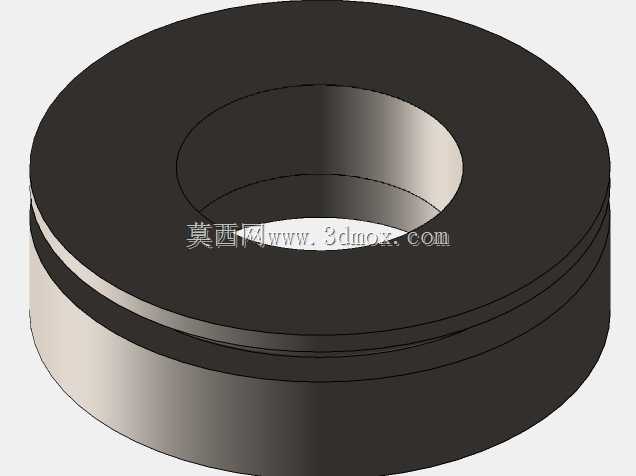

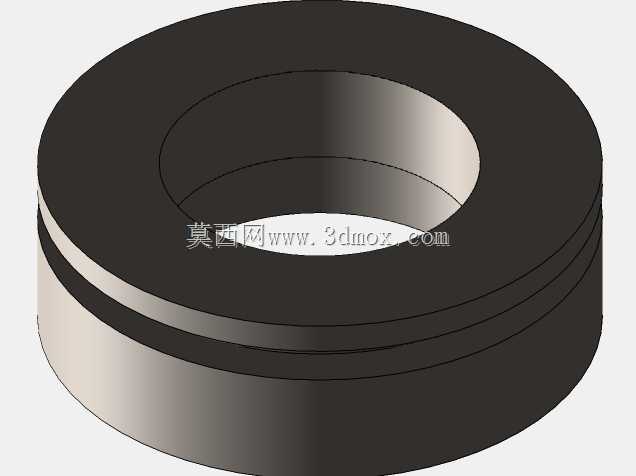

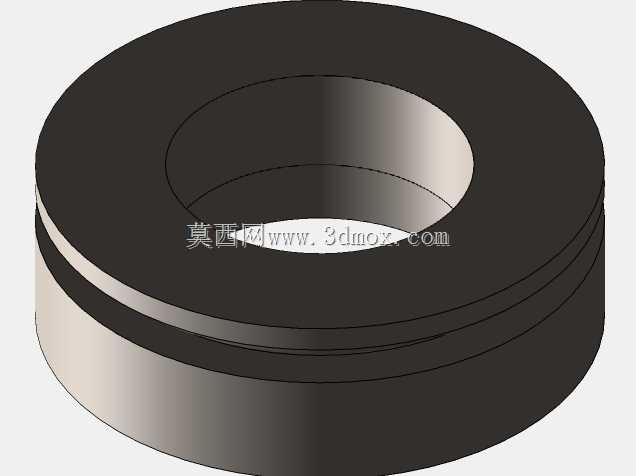

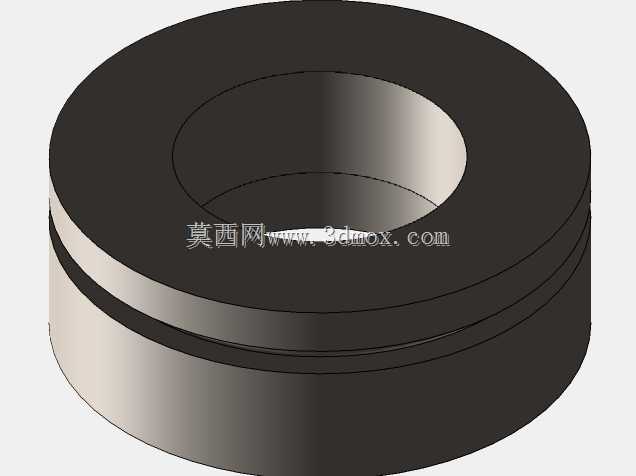

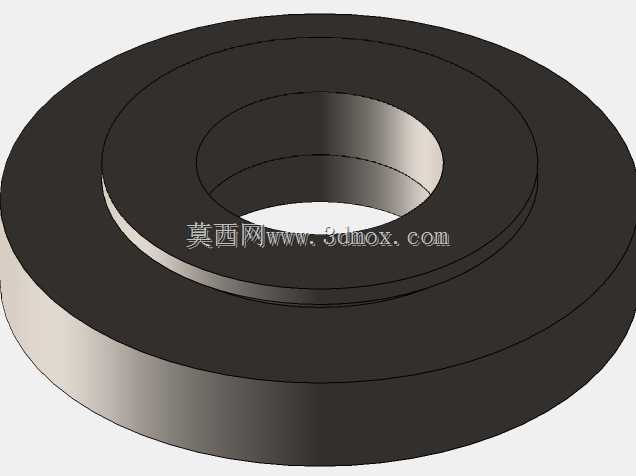

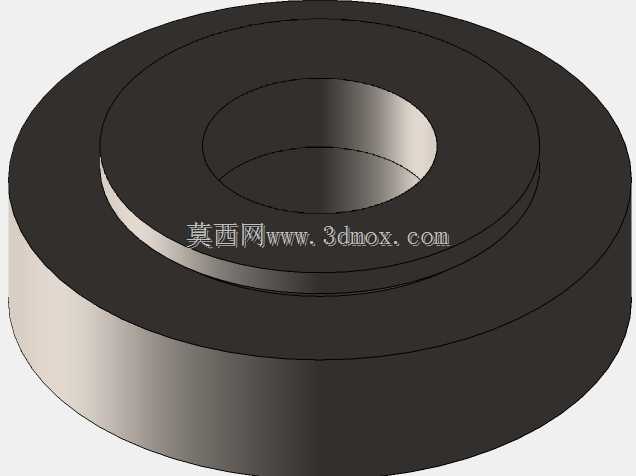

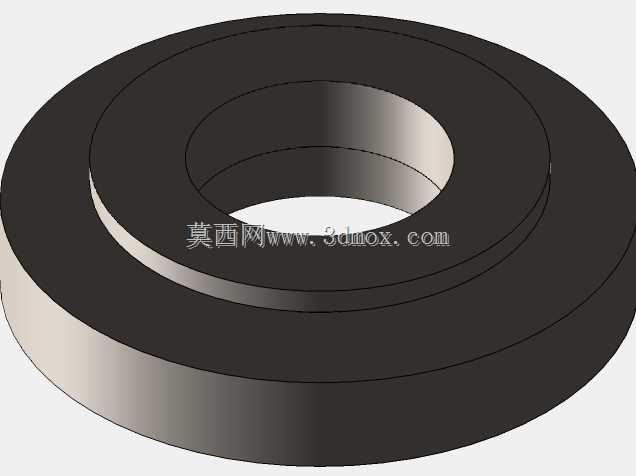

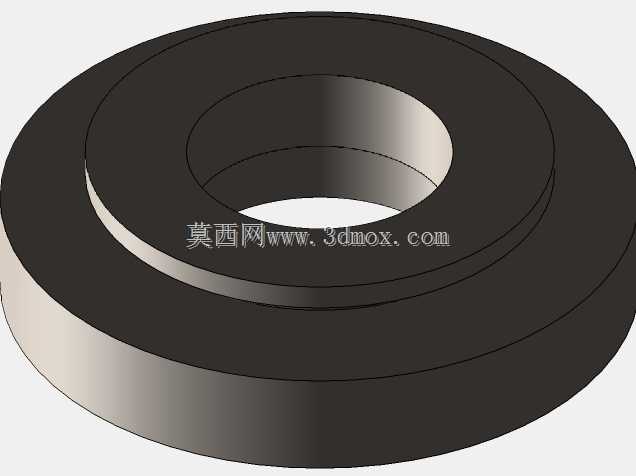

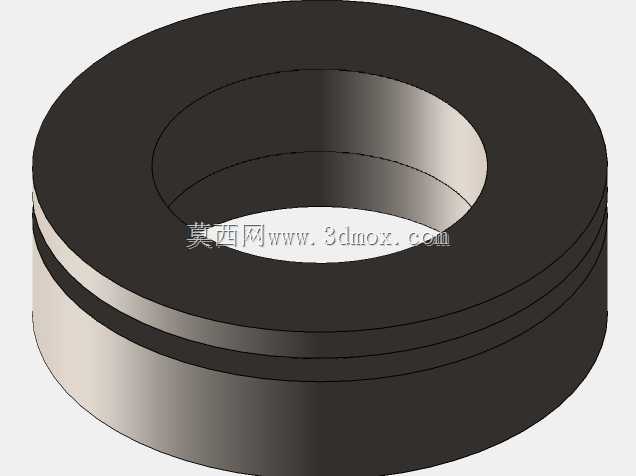

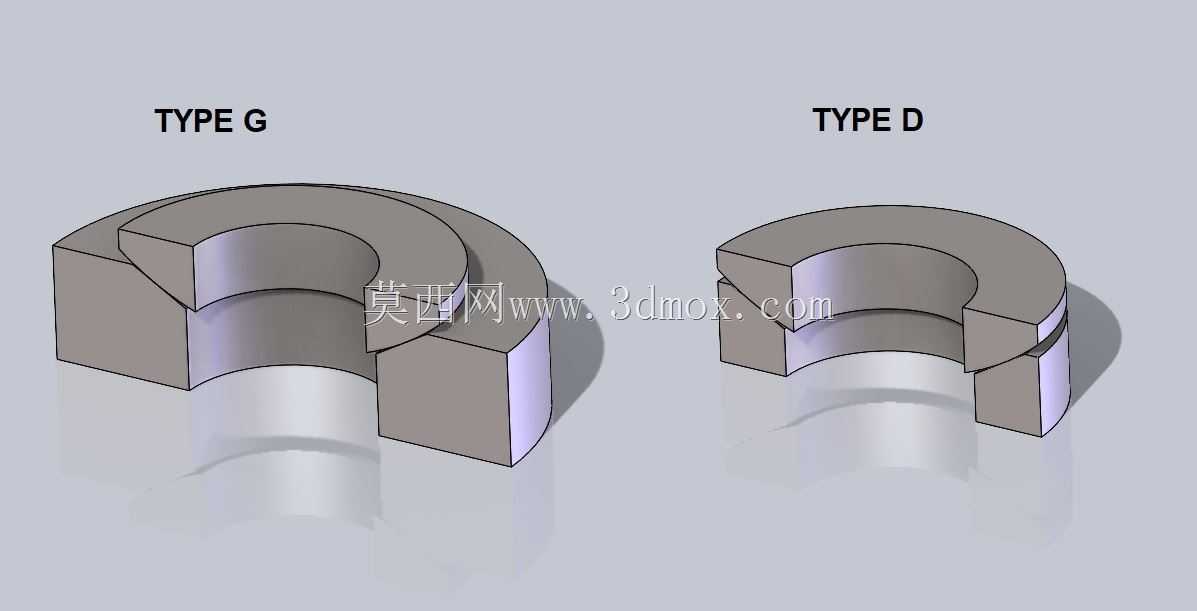

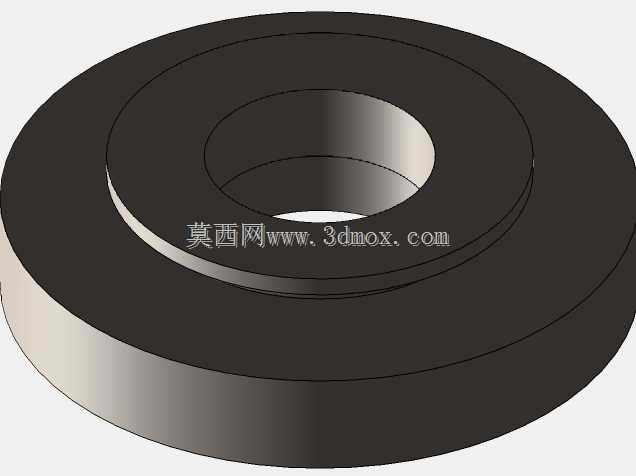

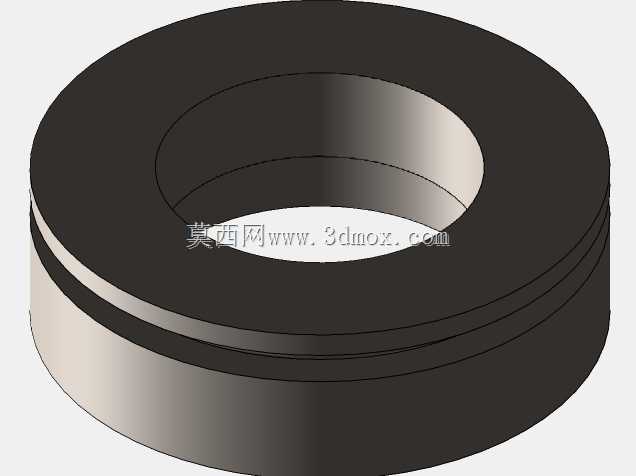

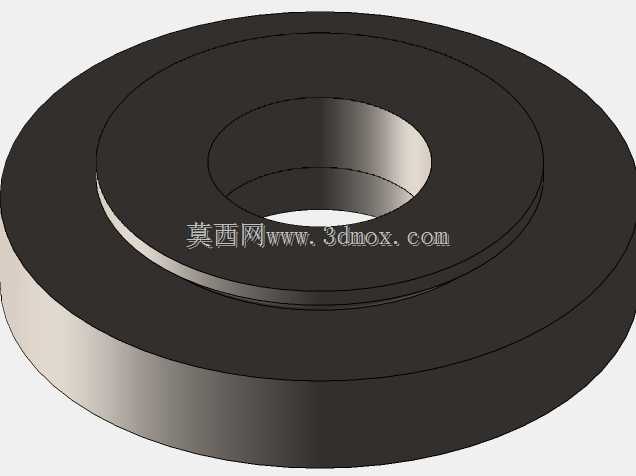

　　在液压阀组、高压管路连接、减压阀装配等工况中，球面垫圈是解决连接副角度偏差、补偿安装错位、保证密封面贴合度的核心小尺寸零件，很多现场装配出现的渗漏、螺栓受力不均问题，追根溯源往往是垫圈选型或结构匹配不到位导致的。这套符合DIN6319标准的球面垫圈包含D型与G型两种构型，设计时首先考虑的是不同安装场景的适配需求：G型为凸球面结构，D型为与之匹配的凹球面结构，二者配对使用时可允许连接螺栓轴线与安装面存在最大3°的偏角，这在现场管路焊接存在变形、阀块安装面加工存在平面度误差、设备长期运行产生结构微变形的场景下，能有效避免螺栓承受附加弯曲应力，防止螺栓疲劳断裂，同时保证密封面不会因为偏载出现局部压溃导致的介质泄漏。

　　从结构设计细节来看，两种构型的垫圈球面半径做了严格的公差匹配，球面接触区域的表面粗糙度控制在Ra1.6以内，保证受压时接触面能均匀贴合，不会出现点接触导致的应力集中。垫圈的内孔尺寸预留了足够的螺栓穿装间隙，适配对应规格的公制螺栓穿过，同时外圈尺寸做了优化，在保证足够承压面积的前提下控制了外径尺寸，避免在狭小的阀组安装空间内与相邻管路接头、其他紧固件产生干涉。设计时还考虑了装配后的受力路径：当螺栓预紧力施加后，力通过凸球面传递到凹球面，自动找正中心，让预紧力均匀分布在整个密封承压面上，不会出现普通平垫圈在偏角安装时一侧压死、一侧悬空的问题。

　　在实际选型应用中，D型与G型的组合常被用在减压阀的进出口连接法兰、液压系统的铰接管接头、需要经常拆装调整角度的阀件安装位置，尤其是在工程机械、冶金设备的液压系统中，设备运行时存在持续振动，普通平垫圈无法补偿安装偏差，容易在振动作用下出现螺栓松动、密封失效，而球面垫圈的自调心特性能持续保持连接副的受力均匀，大幅降低维护频次。设计建模时对两种构型的配合间隙做了精准控制，球面之间预留了0.02-0.05mm的活动间隙，既保证安装时能灵活调整角度，又不会因为间隙过大导致预紧时出现相对滑移。垫圈的厚度尺寸也经过校核，在额定螺栓预紧力作用下，不会出现压溃变形，同时球面的接触应力控制在材料许用应力范围内，保证长期使用不会出现球面磨损凹陷。

　　从安装边界来看，这套垫圈的安装不需要额外的加工工序，直接替换同规格的普通平垫圈即可，不需要改变原有法兰或阀块的安装孔尺寸、螺栓规格，适配性极强。在高压气体、液压油、水基介质等不同工况下，只要匹配对应材质的坯料加工，就能满足不同压力等级的使用需求，比如中低压液压系统常用45号钢调质处理，高压工况则选用合金结构钢做表面淬火处理，腐蚀介质场景下可更换不锈钢材质，模型的结构尺寸完全遵循标准要求，不需要额外调整结构参数就能直接适配不同材质的加工生产。很多设计人员在做阀组三维装配时，往往忽略这类小零件的细节建模，导致后续出工程图时出现配合尺寸错误、装配干涉问题，这套完整的两种构型模型，能直接调入装配体使用，准确还原实际装配状态，避免设计阶段出现尺寸匹配疏漏。
