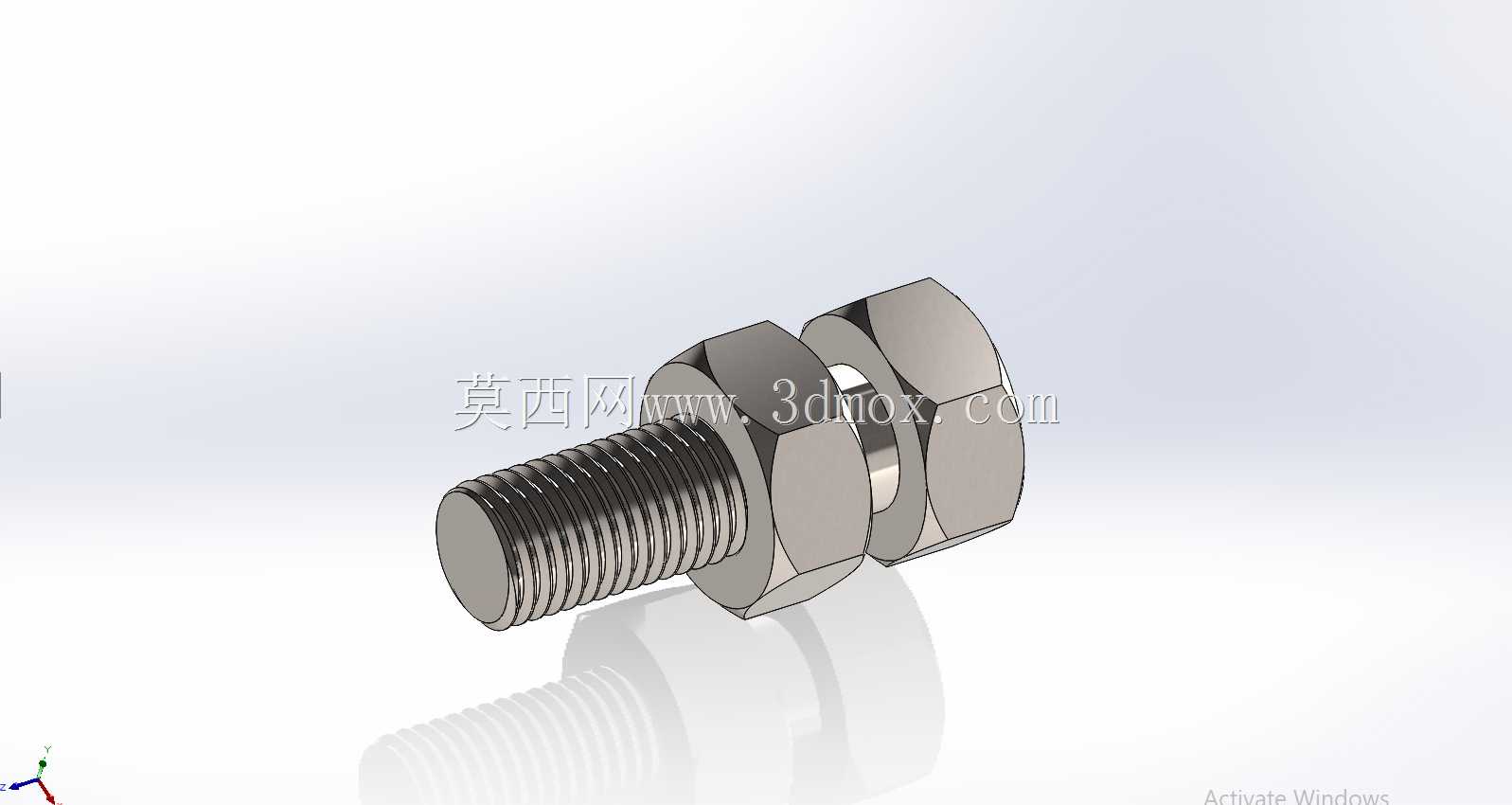

减压阀配套六角螺栓螺母紧固组件设计

　　在流体控制类设备的装配体系中，螺纹紧固件是决定整套装置运行可靠性的核心基础零件，本次呈现的螺栓螺母组合，正是面向减压阀类压力调节装置的安装紧固场景开发的配套连接件。不同于通用标准紧固件的泛用性设计，这套组件在建模阶段就充分考虑了减压阀安装位的空间限制，螺栓杆部长度严格匹配减压阀阀盖与阀体的连接叠厚，预留的螺纹旋合长度刚好满足8.8级强度等级下的预紧力要求，既不会因为螺杆过长导致螺纹外露过多积留介质杂质，也不会因为旋合长度不足造成连接副滑牙失效。

　　从结构细节来看，螺栓采用全牙外螺纹设计，螺纹牙型严格遵循普通公制螺纹的基本牙型规范，牙侧角偏差控制在机械设计手册要求的公差范围内，建模时还原了螺纹收尾处的退刀结构，避免实际加工时出现牙型不完整导致的应力集中问题。配套的六角螺母对边尺寸按照常规扳手操作空间预留，螺母端面做了微小的倒角处理，既可以在装配时引导螺杆顺利旋入，也能去除加工毛刺避免安装时刮伤减压阀的密封配合面。在实际的减压阀装配场景中，这套紧固件主要承担阀盖与阀体之间的压紧密封作用，安装时需要按照对角顺序逐步拧紧，让阀体与阀盖之间的密封垫片受力均匀，避免出现局部压合不实导致的介质泄漏问题。

　　建模过程中特意将螺栓与螺母的配合间隙控制在合理范围内，既还原了实际装配时的顺畅旋合手感，也预留了热胀冷缩的形变余量，避免设备在不同温度工况下出现螺纹咬死的问题。从安装边界来看，螺栓头部采用标准外六角结构，对应的扳手操作空间只需要在减压阀安装位周边预留出对应规格套筒的回转半径即可，不需要额外扩大安装开孔，能够适配现有多数减压阀产品的安装法兰孔位尺寸。螺母与被连接件之间没有额外加装垫圈的设计，是因为减压阀的安装面本身加工精度足够，直接压紧即可满足密封要求，减少垫圈零件也能降低整套装置的零件管理成本，同时避免垫圈长期受介质腐蚀出现碎裂导致的连接松动问题。

　　这套连接件的三维建模过程中，没有做过度的工艺简化，螺纹部分采用真实螺旋扫描特征生成，而非贴图模拟，能够直接用于后续的装配干涉检查、装配工艺模拟，也可以导出工程图直接用于生产加工。在做虚拟装配验证时，可以直观看到当螺栓穿入法兰安装孔后，螺母旋入到指定预紧位置时，整套连接副不会和减压阀周边的调节手柄、压力检测接口产生空间干涉，安装完成后螺栓外露的螺纹牙数控制在2到3牙，符合机械装配的通用规范。针对减压阀可能遇到的振动工况，这套螺纹副的螺距选择也做了适配，中等螺距的设计既保证了旋合效率，也具备一定的自锁性能，配合合适的预紧力，能够在设备长期运行过程中保持连接可靠性，不会因为介质流动产生的振动出现螺母松脱的问题。建模时还还原了零件的棱角过渡细节，所有非配合面的锐边都做了微小的倒钝处理，和实际机加工完成的零件状态保持一致，避免在做虚拟装配演示时出现不符合实际加工工艺的尖锐结构。
