3/8-16规格支柱槽钢锁紧螺母结构设计

　　在工业铝型材框架、模块化工装夹具、流体阀组集成安装的现场施工场景里，槽钢支柱作为承载横向载荷、调整安装高度的核心支撑构件，其配套的紧固件往往需要兼顾安装便捷性与锁紧可靠性，这款适配1-5/8英寸标准槽钢支柱的3/8-16螺纹规格螺母，就是针对这类快装式支柱结构专门设计的锁紧连接件。

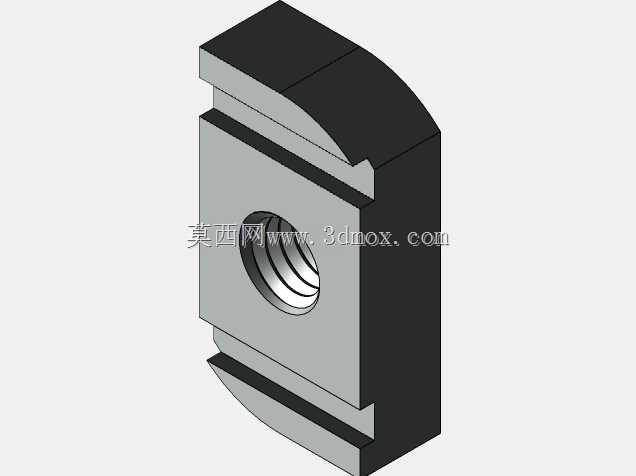

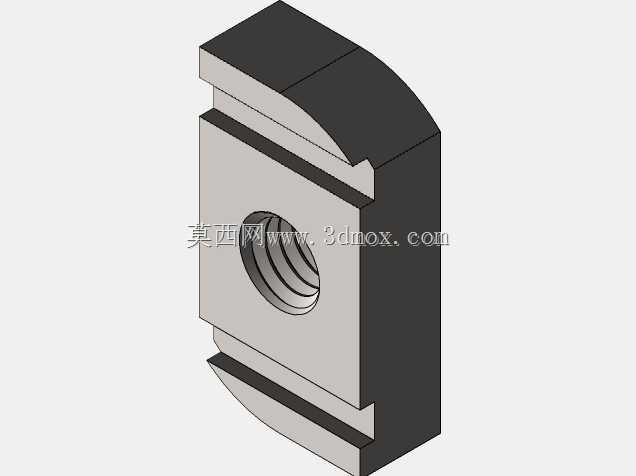

　　从实际安装逻辑来看，常规的六角螺母需要从支柱端部逐圈旋入到指定安装位置，当支柱长度较长、或者支柱上已经预装了其他构件时，这种安装方式的效率极低，甚至会因为中间构件的阻挡无法完成装配。这款螺母采用了分体式卡入的设计思路，整体外形为带上下定位凸缘的方块结构，上下凸缘的厚度与槽钢支柱内侧的凹槽宽度完全匹配，螺母主体的宽度略小于槽钢支柱上预留的安装间隙，安装时不需要从支柱端部穿入，只需要将螺母对准支柱侧壁的安装缺口，平推放入支柱的内部通道后，将螺母旋转90度，上下两端的凸缘就会刚好卡入槽钢支柱内侧的两道定位凹槽内，此时螺母的螺纹孔轴线会自动与支柱上的安装孔对齐，不需要额外调整位置，直接拧入对应规格的螺栓即可完成锁紧，整个安装过程不需要拆卸支柱上已装的其他构件，在现场改造、后期加装构件的场景下，能大幅缩短装配工时。

　　在功能特性的设计上，这款螺母的所有边缘都做了R角过渡处理，尤其是靠近安装间隙侧的棱边，圆角半径经过反复校核，既保证螺母能够顺利通过槽钢支柱上的预留安装间隙，又不会因为圆角过大导致螺母旋转卡入凹槽后出现径向窜动。螺母的螺纹采用3/8-16统一英制粗牙螺纹，螺纹精度满足2B级要求，能够和同规格的全螺纹螺栓、吊环螺钉、调节螺杆顺畅配合，适配的载荷范围覆盖了常规轻型框架、仪表安装支架、小型阀组固定的静载荷需求，静态锁紧状态下的抗剪切能力能够满足槽钢支柱额定载荷下的连接要求，不会出现螺纹滑牙、螺母脱出的问题。螺母上下凸缘的卡接面做了平面度处理，和槽钢凹槽的接触面贴合率不低于80%，当螺栓锁紧时，凸缘面能够均匀承受压紧力，避免局部应力集中导致槽钢凹槽变形，同时凸缘的卡接深度经过计算，在螺栓达到额定锁紧扭矩时，螺母不会因为反作用力出现偏转、脱槽的问题。

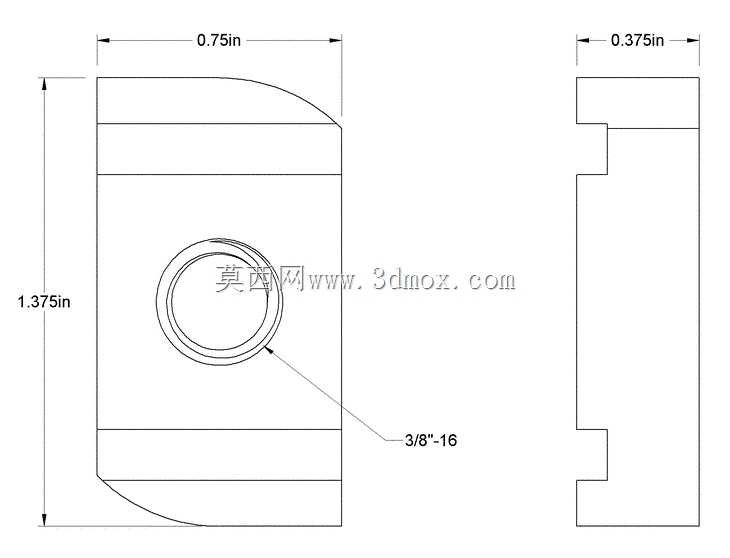

　　从安装边界尺寸来看，这款螺母的整体厚度与槽钢支柱的内部通道宽度适配，卡入后螺母的背面与槽钢支柱的内侧壁完全贴合，不会出现倾斜，螺纹孔的同轴度偏差控制在0.1mm以内，保证螺栓穿入时不会出现别劲的情况。螺母的上下凸缘间距与槽钢内侧两道凹槽的中心距完全一致，旋转90度后能够自动卡入到位，不需要额外的定位操作，即使是在视线受阻的盲装场景下，操作人员只需要通过手感确认螺母旋转到位，就可以直接穿入螺栓锁紧，降低了现场安装的操作门槛。

　　在实际的行业应用中，这类螺母除了用在减压阀等仪表阀组的支柱安装场景外，还广泛应用在工业流水线的型材支架搭建、检测设备的可调支撑脚固定、电气柜的安装立柱附件锁紧等场景，尤其是在需要频繁调整安装位置、后期加装附件的模块化设备上，这种卡入式旋转锁紧的螺母不需要提前预装，能够根据现场需求随时在支柱的任意位置加装固定点，相比传统的弹性螺母、弹片螺母，它的刚性更好，承载能力更强，不会因为长期受载出现弹片疲劳失效、螺母移位的问题，在静态承载的安装场景下可靠性更高。在三维建模过程中，这类零件的建模重点在于凸缘与凹槽的配合尺寸、边缘圆角的大小、螺纹孔的位置度，需要严格匹配对应规格槽钢支柱的截面尺寸，才能保证实际生产后的零件能够顺利安装，不会出现卡滞、松脱的问题。
