绕线式弹性电机联轴器结构设计

　　在中小型伺服传动、步进电机配套的轻载传动场景里，这类绕线结构的弹性联轴器一直是解决轴系不对中问题的核心连接件，日常接触的3C检测设备、小型输送模组、实验室精密传动台架里，都能见到这类零件的实际应用。不同于刚性联轴器对两轴同轴度的严苛要求，这类带平行切槽的绕线式结构，能在安装过程中补偿一定范围的径向偏差、角向偏差以及轴向窜动，避免电机输出轴因为强行对中产生额外的弯曲应力，从根源上降低轴承端的额外负载，延长驱动端和被驱动端的轴承使用寿命。

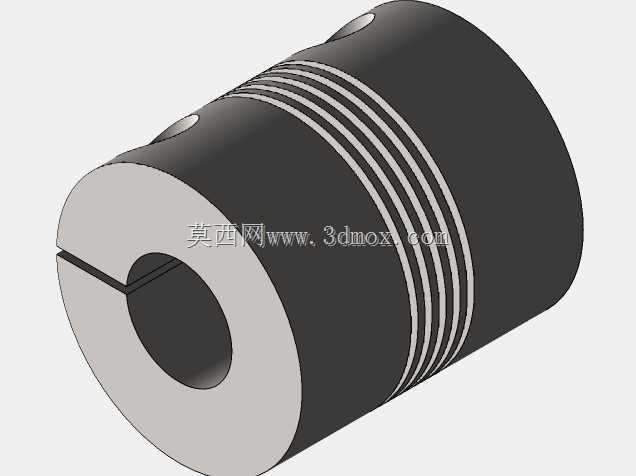

　　从结构设计逻辑来看，这个联轴器采用一体式铝合金基体加工，中间段的多道平行环形切槽是核心功能区，切槽的宽度、数量、相邻槽的间距直接决定了联轴器的扭转刚度和补偿能力——槽数越多、单槽宽度越大，整体的柔性越强，能容纳的不对中量越大，但对应的扭转刚度会随之降低，更适合扭矩较小、对传动精度要求不是极端严苛的场景；如果缩小槽宽、减少槽数，扭转刚度会提升，更适合响应速度要求高的伺服传动场景，但对安装同轴度的要求也会相应提高。两端的夹紧结构采用开口缝配合顶丝锁紧的方式，安装时不需要加热或者额外的压装工具，只需要将两端轴孔分别套入电机输出轴和负载端输入轴，拧紧侧面的紧定螺钉就能完成固定，开口缝的存在能让轴孔在锁紧时均匀抱紧轴面，相比单纯的顶丝抵紧结构，抱紧力更均匀，不会在轴表面留下顶丝压痕，也能避免频繁正反转时出现轴孔打滑的问题。

　　做三维建模的时候，首先要确定核心的安装边界参数：两端的轴孔直径需要匹配常用的电机输出轴规格，比如常见的4mm、5mm、6mm、8mm轴径都可以通过参数化调整快速生成对应规格，联轴器的整体外径要和可传递的额定扭矩匹配，外径越大，相同切槽结构下能传递的扭矩越大，但对应的转动惯量也会提升，对于需要频繁启停的高速传动场景，过大的外径会增加电机的动态响应负担，所以设计时需要平衡扭矩承载能力和转动惯量的矛盾。整体长度方面，需要预留足够的切槽段长度来保证弹性补偿能力，通常切槽段的长度占整体长度的60%左右，两端的夹紧段长度要保证足够的抱紧接触面积，避免锁紧时轴孔出现应力集中导致开裂。

　　实际选型应用的时候，首先要核算传动系统的峰值扭矩，确保联轴器的额定扭矩大于系统峰值扭矩的1.5倍以上，避免过载时切槽段出现塑性变形甚至断裂；其次要测量实际安装时两轴的不对中量，确保径向偏差、角向偏差都在联轴器的允许补偿范围内，不能因为联轴器有补偿能力就放松安装时的对中要求，过大的不对中量会让切槽段长期处于交变应力状态，大幅缩短零件的疲劳寿命。安装时要注意紧定螺钉的锁紧扭矩，按照螺钉的规格采用对应扭矩拧紧，扭矩过大会导致夹紧段开裂，扭矩过小则会出现抱紧力不足打滑的问题。另外这类铝合金材质的联轴器不适合大扭矩、重载冲击的传动场景，比如大功率减速机输出端、重载输送设备的传动端，这类场景需要选择刚性更强的膜片联轴器或者梅花联轴器，而这类绕线式弹性联轴器更适合轻载、高速、有一定不对中量的精密传动场景，在小型自动化设备里能大幅降低安装调试的难度，减少因为安装对中不良导致的设备振动、异响、轴承过早损坏等问题。建模过程中参数化的结构设计可以让设计人员只需要修改轴孔直径、外径、长度、槽数、槽宽几个核心参数，就能快速生成不同规格的联轴器模型，适配不同功率的电机和不同的安装空间要求，不需要每次都重新绘制草图，能大幅提升设计选型的效率。
