多板叠层精密注塑模具结构设计

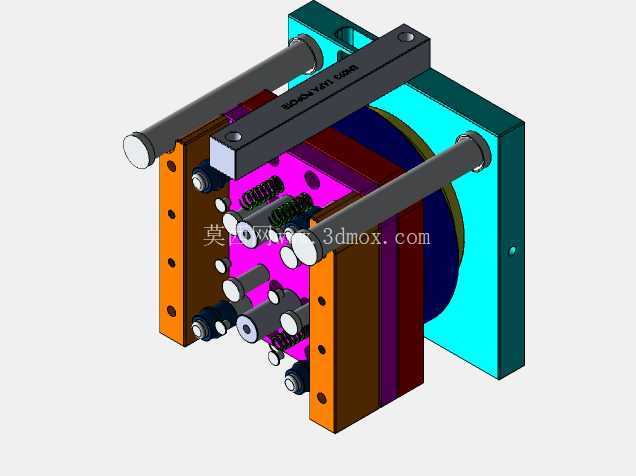

　　这套模具结构面向中小型薄壁塑料件的批量注塑生产，整体采用多板叠层布置方式，将定模安装板、流道板、型腔板、型芯固定板及动模支承部分沿开模方向依次串联，依靠四根长导柱完成各模板之间的同轴定位与滑动导向。导柱贯穿主要板件，端部设置配合轴肩与紧固结构，既保证合模时型腔与型芯的对中精度，也在频繁开模、合模循环中约束板件位移，避免因侧向偏载造成型腔擦伤或型芯折断。

　　从实际生产场景看，该类结构常用于瓶盖、小型壳体、电器绝缘件或带孔位塑料件的成型。模具正面可以看到多组圆形顶出元件与辅助型芯，它们对应制品上的孔、凸台或局部薄壁特征；顶出系统在开模后沿动模侧统一动作，将冷凝后的制品从型芯表面平稳推出，减少顶白、变形或卡模风险。板件之间通过不同厚度与颜色区分功能层级，便于在三维结构评审中快速识别流道区、成型区、支承区和顶出区，也方便加工阶段拆分零件清单与制定工艺。

　　设计思路上，成型区域集中在中部叠板内，型腔与型芯分别承担制品外表面和内形面的复制。靠近定模一侧的板件承担注塑机喷嘴对接、流道分配和型腔封胶作用；靠近动模一侧则布置型芯、顶杆通路和支承底座，使注射压力通过模板与支承件传递到机床安装面。侧向可见的紧固螺钉与定位销用于板件锁紧和装配基准传递，螺钉靠近板件边缘均匀布置，定位销则设在关键配合位置，以保证拆装后重复定位精度。

　　外形边界方面，模具整体呈长方体堆叠形态，最高轮廓由导柱、模板和外侧安装板共同决定；导柱向开模方向伸出，形成设备安装与运动校核时必须保留的空间。将模型放入注塑机模板空间校核时，不仅要检查闭合状态下的总厚度，还要预留开模行程、顶出行程以及机械手取件空间。安装面的螺孔位置、压板接触区域和喷嘴对中区域需要与注塑机固定模板、移动模板参数匹配，避免出现模具能装入但开模距离不足或顶杆孔位不对中的问题。

　　冷却与成型质量在这类结构中同样关键。型腔板和型芯侧应围绕制品轮廓布置冷却回路，使热量在注射保压阶段快速、均匀导出；若制品壁厚差异较大，还需在厚壁区域加强冷却，在薄壁或细长型芯处控制冷却强度，防止收缩痕与内应力。流道布置应尽量缩短熔体从主流道到各型腔的路径，降低压力损失；对多腔模具而言，进料平衡直接影响各腔制品的填充一致性和飞边情况。

　　从三维建模角度看，该结构需要重点处理板件间隙、顶杆孔配合、导柱导套配合以及螺钉过孔与螺纹孔的层级关系。运动仿真中应检查开模时各板件的分离顺序，确认流道凝料与制品能够顺利脱落，顶杆推出过程不与型芯、冷却水路或螺钉发生干涉。装配建模时，基准应统一以模具中心或型芯中心线为原点，模板外形、导柱位置、顶杆孔系和安装槽位均按同一坐标体系展开，这样后续出工程图、BOM拆分和数控加工才不会出现基准混乱。

　　整体而言，该模型体现的是典型注塑模具从成型、导向、顶出到安装支承的完整结构逻辑，适合结构设计师在多板模方案规划、型腔布局、开模行程校核和机床适配时作为参考。
