多工位XYZ协调手动钻孔机结构设计

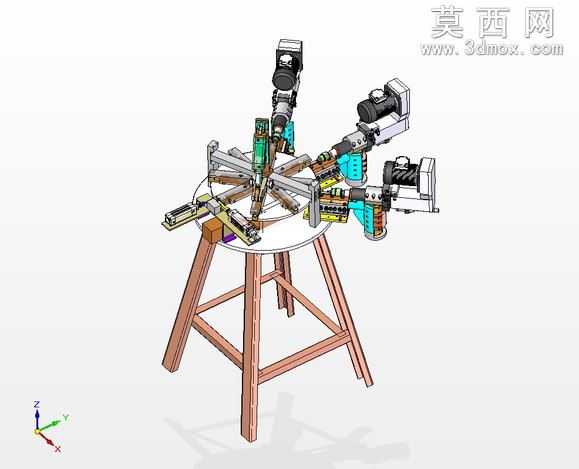

本模型为多工位手动协调钻孔设备，采用三维参数化建模完成全结构搭建，整体以三脚木质支撑凳作为承载基座，上方设置圆形回转工作台作为工件装夹载体，工作台周向均匀布置多组独立钻削执行单元，可实现不同角度、不同方位的孔位同步加工需求。建模过程中对每一组钻削单元进行了精细化结构还原：包含手动进给滑台、钻削动力头、导向定位夹具、锁紧调节机构，各滑台采用线性导轨导向结构，可通过手动旋钮调节进给行程，适配不同厚度工件的钻削深度要求；钻削动力头保留了电机安装位、钻夹头装配结构、冷却管路预留接口，还原真实手动钻床的功能布局。工作台中心设置多工位定位夹具，可同时装夹多个待加工工件，通过回转分度实现不同工位的快速切换，各钻削单元的位置可根据工件孔位分布进行径向、角度方向的调节，满足异形工件的多孔位同步加工需求。材质渲染方面，木质支撑结构采用木纹纹理材质还原实木质感，金属加工部件采用磨砂金属、镀铬亮面材质区分不同功能零件，操作手柄采用防滑橡胶材质，进给刻度盘采用蚀刻刻度纹理，整体渲染效果清晰区分各功能部件，直观展示设备的装配关系与操作逻辑。设计思路围绕小型加工场景的手动多孔加工需求展开，摒弃复杂的数控传动结构，采用全手动调节、多工位并行的布局，在低成本的前提下提升小批量工件的钻孔加工效率，各钻削单元可独立操作也可协同作业，适配多品种小批量的钻削加工场景，模型完整还原了设备的装配约束关系，各运动部件保留了合理的运动行程，可直接用于手动钻孔设备的结构参考、教学演示以及小型工装的改进设计。
