半自动钻取加工设备结构设计方案

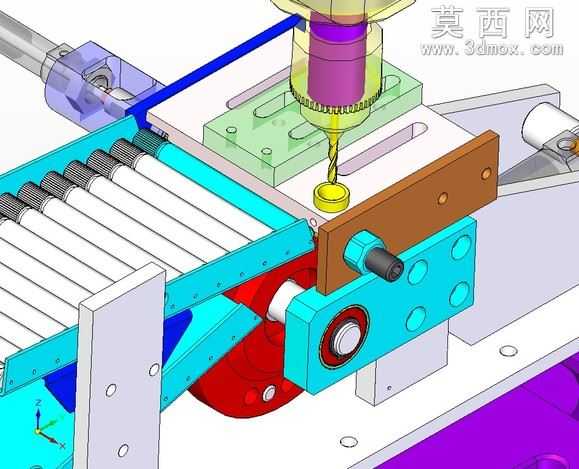

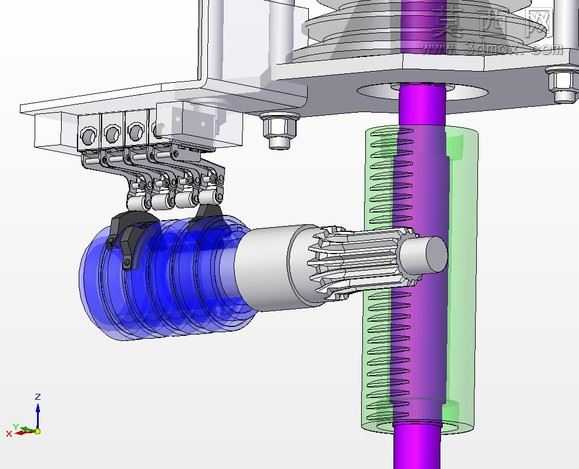

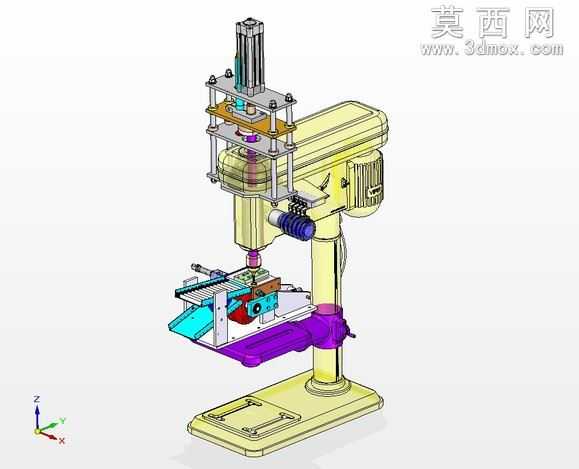

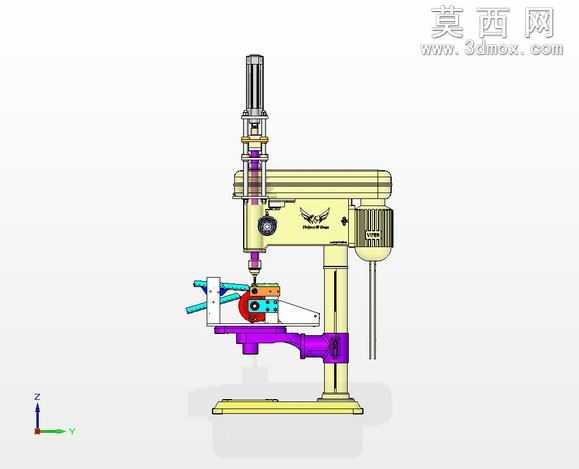

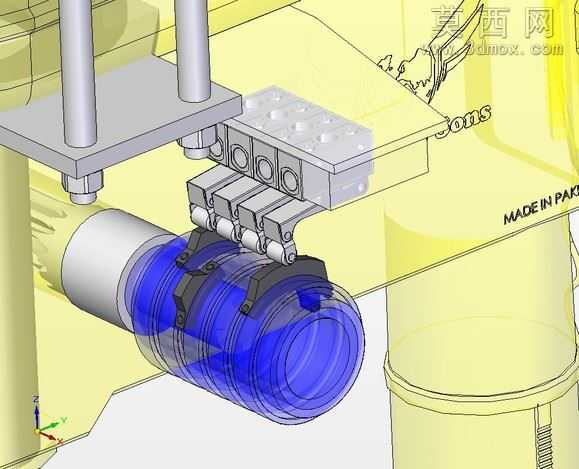

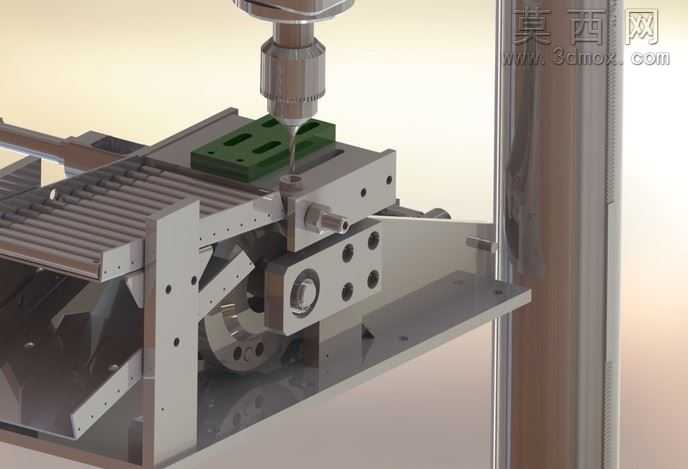

本三维模型为半自动钻取加工设备，整体建模过程严格遵循机械设计规范，在主流三维CAD软件中完成全参数化建模，所有零部件均按照实际加工装配的尺寸比例构建，无失真缩放与结构错配。模型渲染阶段采用分层材质赋予方案，对设备不同功能部件做了明确的视觉区分：钻削主轴的金属切削部件采用硬质合金材质表现，呈现高反光、冷色调的金属质感；工件定位夹具部分做了表面氧化处理的材质效果，呈现哑光青蓝色的工业外观；滑动导轨与输送辊道采用镀铬钢材材质，还原光滑耐磨的表面特性；底部传动凸轮组件采用喷涂红漆的铸件材质，区分固定支撑与运动传动部件；待加工工件与定位基座则采用浅色工程塑料与阳极氧化铝材质，清晰展示工件装夹的位置关系。从结构设计来看，该设备采用立式钻削布局，顶部为可垂直进给的钻削主轴单元，配备专用钻夹头固定加工钻头，主轴下方设置带定位槽的工件装夹平台，平台通过侧边的快速夹紧机构实现工件的快速装夹定位，夹紧块采用可调式设计，可适配一定尺寸范围内的待加工工件。设备的横向进给采用凸轮连杆传动结构，通过红色凸轮的回转运动带动蓝色滑台沿直线导轨做精准的步进进给，配合辊道式上料结构可实现工件的逐件送进，完成半自动的连续钻削加工。设计思路上围绕中小零件的单工序钻削需求展开，简化了全自动设备的复杂数控结构，保留核心的钻削进给、工件定位、步进送料功能，在保证加工精度的前提下降低设备制造成本与操作难度，模型完整还原了各部件的装配约束关系，运动部件的活动行程均按照实际加工需求做了参数限定，可直接用于设备的结构验证、加工工艺模拟以及生产制造的图纸输出，能够直观展示半自动钻取设备的工作原理与装配逻辑，为同类钻孔加工设备的设计优化提供清晰的三维参考。
