六角形手持火炬创新结构设计方案

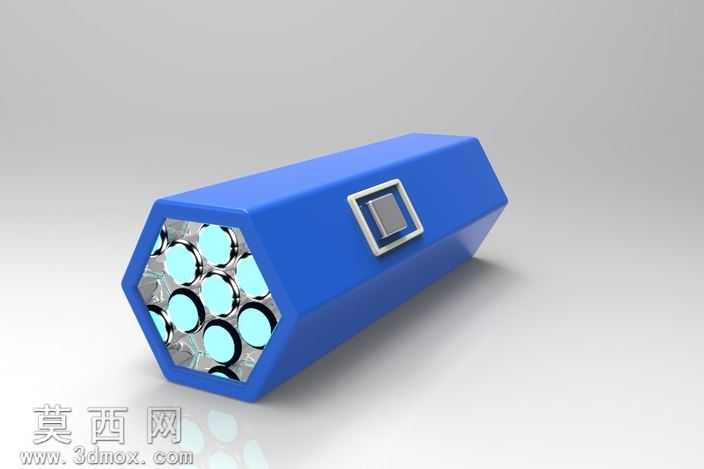

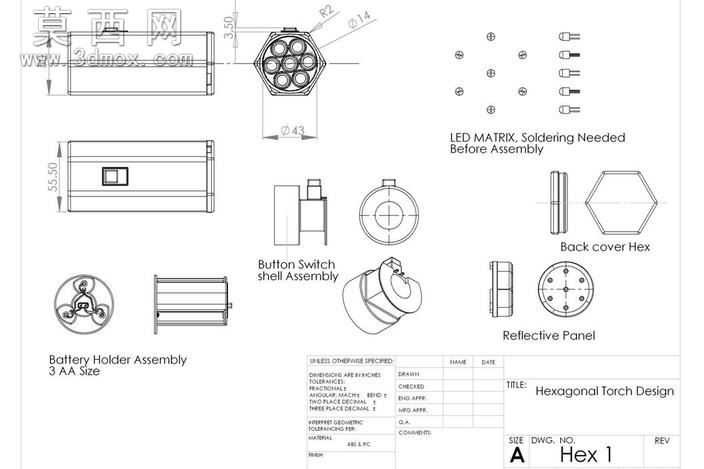

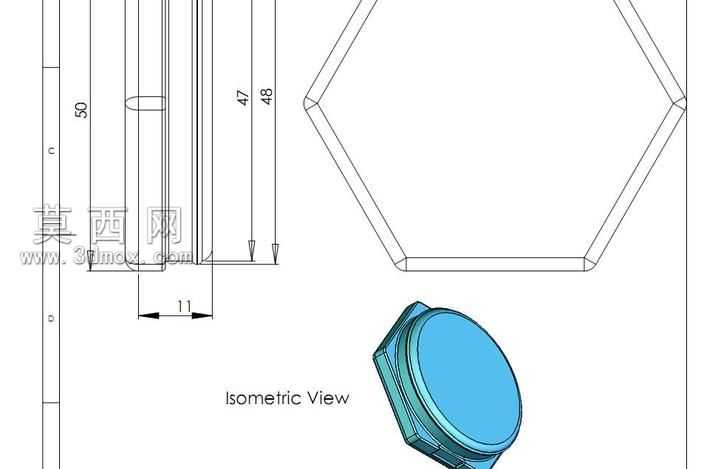

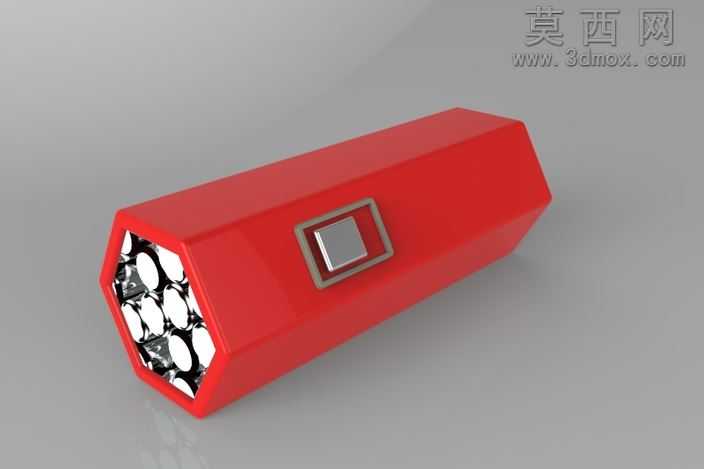

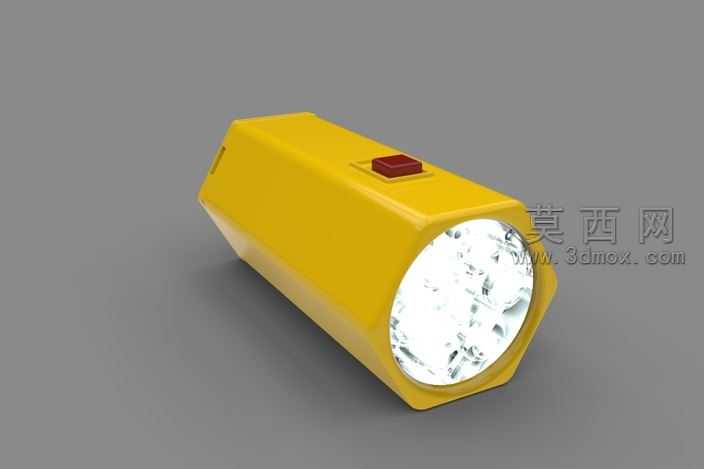

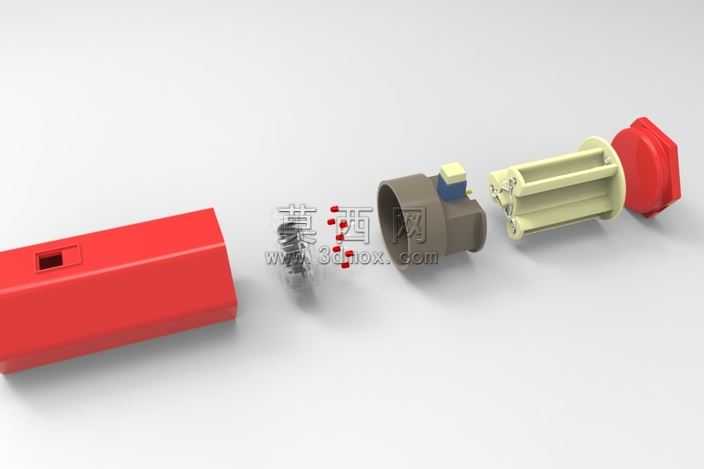

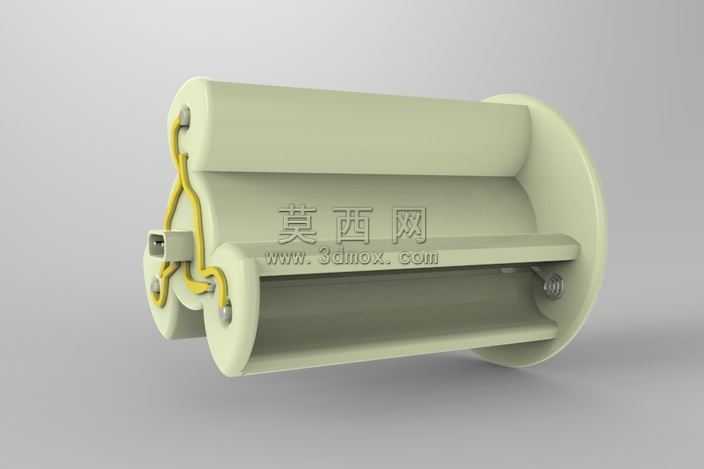

本款六角形火炬采用三维参数化建模完成整体方案设计，建模过程中优先对产品的核心功能模块进行拆分规划，将整体结构划分为前端发光模块、中部电池仓模块、尾部端盖模块、控制按键模块四大独立装配单元，各单元之间通过卡扣与定位柱实现无工具快速拆装，兼顾生产装配效率与后期维护便捷性。建模阶段严格遵循六角形的外观设计语言，外壳主体采用等壁厚拉伸结构，在保证握持贴合度的同时最大化内部容纳空间，可完整容纳3节AA电池的排布需求，电池仓内部设置有定位筋与防反接挡块，避免电池装反导致的电路故障。渲染阶段针对不同部件匹配对应材质属性，外壳部分采用哑光磨砂硬质塑料材质，模拟日常手持使用的防滑触感，内部导电连接件采用金属铜材质还原真实导电部件的金属质感，前端透光罩采用半透明磨砂PC材质，模拟光线漫反射后的柔和出光效果，按键部分采用软质橡胶材质，还原按压操作的弹性触感。结构设计上充分考虑日常使用的耐用性需求，各拼接位置设置有密封止口，可实现基础的生活防水能力，尾部端盖设置有挂绳孔位，方便用户随身携带。设计思路跳出传统圆形火炬的固化造型，采用六角形截面作为整体造型基础，既能够在放置时避免滚动滑落，又能通过差异化的外观造型形成独特的产品识别度，内部电路模块预留有足够的散热空间，7流明的LED光源功耗低、续航久，搭配简单的单按键控制逻辑，可满足不同年龄段用户的操作使用需求，整体模型完成装配干涉检查，所有部件的配合公差均符合量产加工的精度要求，可直接用于后续的手板打样验证。
