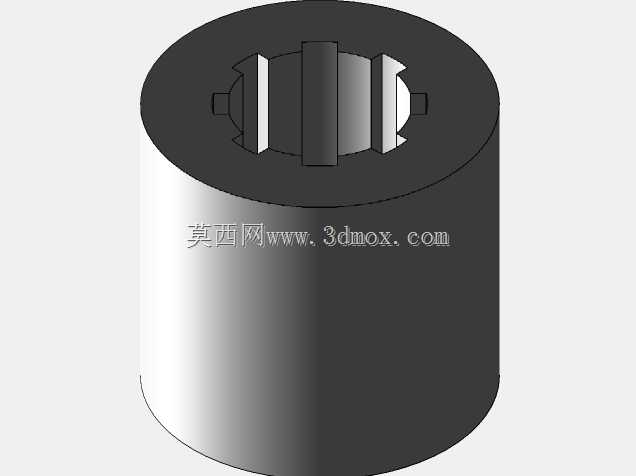

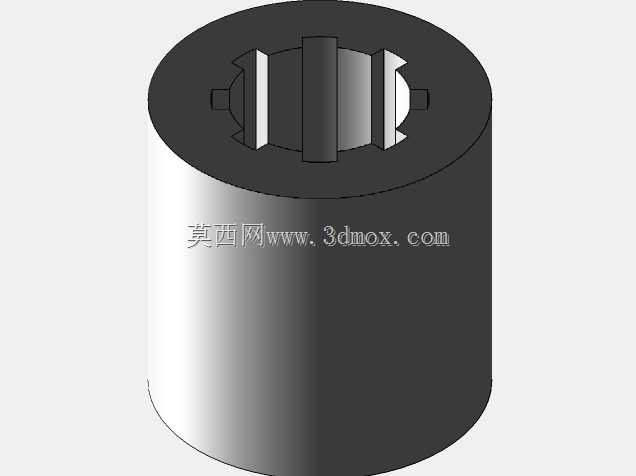

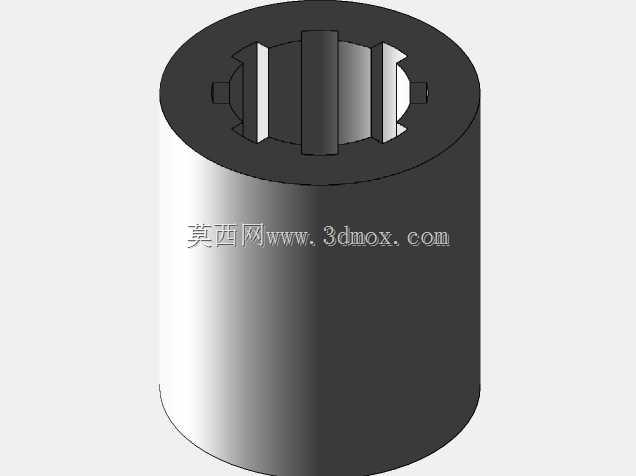

符合DIN ISO14标准的花键轮毂结构

　　在动力传递类机械结构中，花键轮毂是轴系扭矩传递的核心连接件，这类零件广泛应用于机床进给轴、工业减速机输入输出端、工程机械传动箱、液压泵驱动轴等需要大扭矩传递、同时要求轴上零件具备轴向滑移或精准定位能力的场景。不同于普通平键连接仅靠单键侧面承载，花键结构依靠周向均布的多齿协同受力，承载能力更强，对中性更好，能有效降低轴系高速运转时的偏载振动，尤其适合转速波动大、正反转切换频繁的传动工况。

　　这款花键轮毂的齿形参数完全遵循DIN ISO 14标准设定，齿廓采用渐开线齿形设计，齿向与轴线保持平行，加工时可通过拉削、插削或滚轧工艺成型，齿部的受力均匀性经过校核，单齿接触应力控制在材料许用范围内，能避免长期交变载荷下出现齿面压溃、磨损过快的问题。轮毂整体为空心圆柱结构，内孔的花键齿与对应规格的花键轴配合时，齿侧间隙控制在标准规定的过渡配合区间，既保证装配时能顺利推入，又能减少运转时的回程间隙，提升传动精度。

　　从安装边界来看，轮毂的外圆为光滑圆柱面，可直接与齿轮、带轮、联轴器等传动零件的内孔配合，配合公差可根据实际使用场景选择基孔制的H7/k6或H7/js6，满足不同定心精度要求。轮毂的轴向长度根据常见传动件的轮毂宽度设定，两端预留有倒角，方便装配时导入，同时去除端部锐边避免划伤操作人员或配合零件表面。轮毂的端面与轴线垂直度有严格公差要求，当与传动件端面贴合锁紧时，能保证传动件的端面跳动控制在允许范围内，避免轴系运转时出现端面偏摆。

　　设计这类花键轮毂时，首先要匹配对应花键轴的参数，确认齿数、模数、压力角、齿顶高系数等核心参数完全符合标准要求，避免出现配合卡滞或间隙过大的问题。其次要根据传递的额定扭矩核算轮毂的壁厚，保证外圆与花键齿根之间的壁厚有足够的强度储备，避免大扭矩下出现轮毂开裂的失效形式。针对需要轴向滑移的使用场景，比如机床变速箱中的滑移齿轮轮毂，齿面需要做硬化处理，降低齿面摩擦系数，提升滑移顺畅度与耐磨寿命；针对固定连接的场景，可在轮毂侧壁加工螺纹孔，配合紧定螺钉实现轴向锁紧，防止运转时出现轴向窜动。

　　在实际选型应用中，这类标准花键轮毂不需要单独定制齿形参数，可直接匹配同标准的花键轴使用，能大幅缩短设计周期，降低加工成本。装配前需要清理花键齿面的毛刺与加工残留，涂抹少量润滑脂减少装配时的齿面擦伤，装配后要检查齿面的接触斑点，保证接触长度不低于齿长的70%，接触高度不低于齿高的50%，确保各齿受力均匀。日常维护中，针对有相对滑移的花键副，需要定期补充润滑脂，避免干摩擦导致齿面过早磨损；针对固定连接的花键副，要定期检查锁紧件的预紧力，防止松动导致的冲击载荷损坏齿部。

　　这类花键轮毂的结构简洁，没有多余的冗余设计，所有尺寸参数都遵循通用标准，具备很强的互换性，不管是用于新设备的传动结构设计，还是作为备件替换老旧设备上的磨损零件，都能快速适配，不需要额外做适配加工。在三维建模过程中，花键齿的建模需要严格遵循标准齿廓方程，保证齿形的准确性，避免加工后出现配合问题，同时要对齿根处做圆角处理，降低应力集中系数，提升零件的疲劳强度。
