交叉弯管流体仿真分析三维结构模型

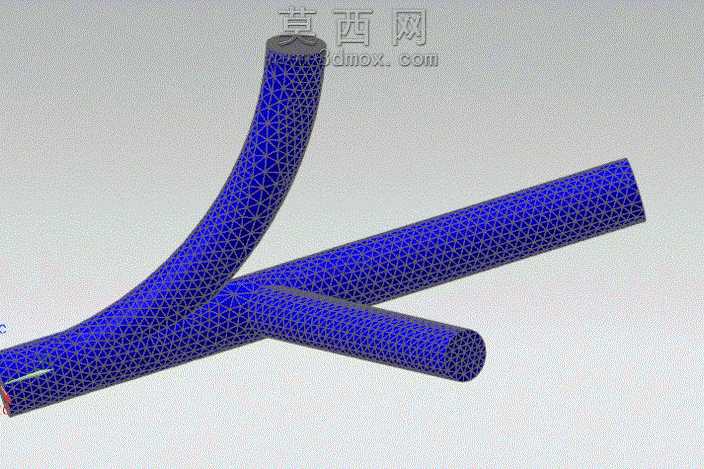

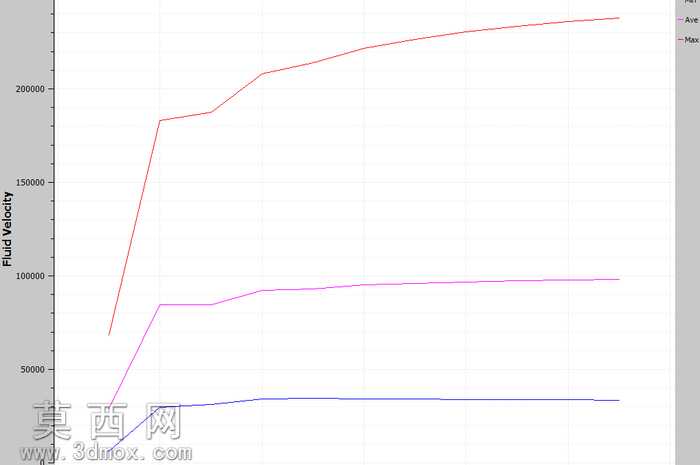

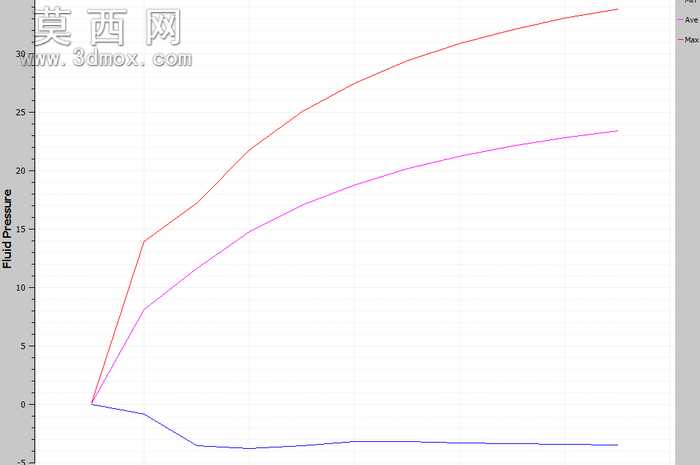

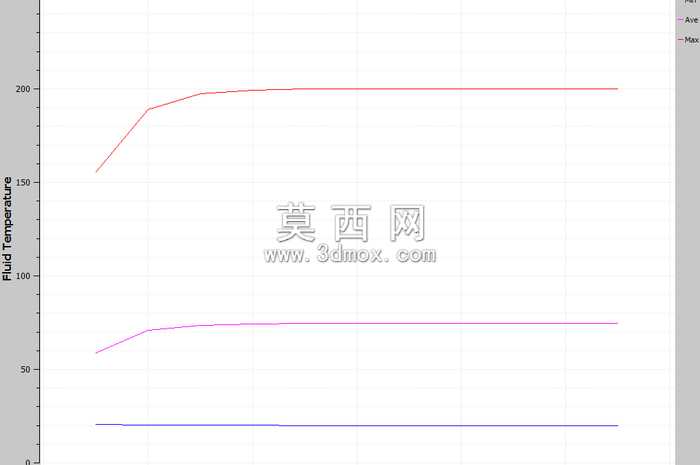

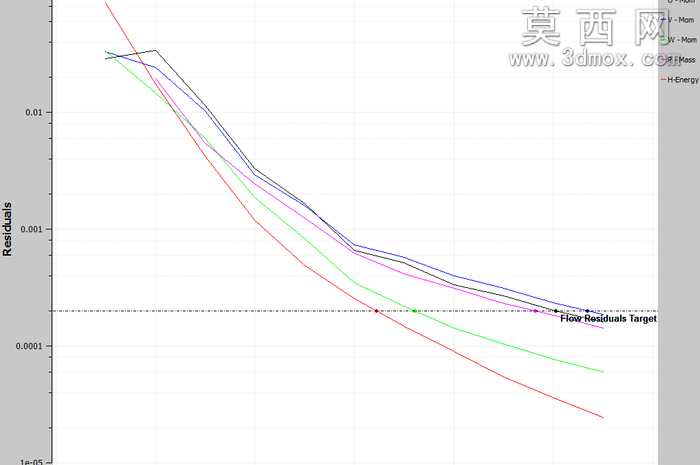

本模型为交叉弯管结构的流体仿真前置建模成果，整体采用三维参数化建模方式完成管路主体构建，建模阶段首先梳理管路走向逻辑，以空间坐标定位确定三段管路的交叉节点位置，分别绘制各段管路的中心引导线，再通过扫掠特征生成等径圆管实体，保证管路内壁光滑过渡无棱角，避免后续仿真计算中出现流场奇点。模型表面呈现的三角网格结构为有限元仿真前置的网格划分成果，网格划分阶段针对管路交叉区域做了局部加密处理，该区域是流体流向突变、压力梯度变化最显著的位置，加密网格可以有效提升仿真计算的收敛精度，而管路平直段则采用相对稀疏的网格尺寸，在保证计算精度的同时控制整体网格数量，降低仿真运算的资源消耗。材质设置上，管路主体默认采用工程常用的硬质PVC管材材质参数，也支持根据实际应用场景替换为不锈钢、碳钢等金属管路材质参数，适配不同工况下的仿真需求。结构设计层面，三段管路采用等通径设计，交叉位置做了顺滑的相贯面处理，不存在结构干涉问题，既可以直接用于流体动力学仿真计算，分析不同入口流速下管路内部的压力分布、流速变化、湍流强度等参数，也可以作为管路系统设计的参考结构，用于验证交叉管路布局的合理性，为实际管路铺设、管件加工提供结构参考。建模过程中严格遵循管路设计的通用规范，所有管壁厚度保持一致，管路弯曲半径符合流体输送管路的设计要求，避免弯曲半径过小导致的流体阻力激增问题，整体模型结构完整，几何特征清晰，可直接导入各类仿真求解器完成后续的边界条件设置与计算求解。
