外六角反螺纹混凝土锚固螺钉结构

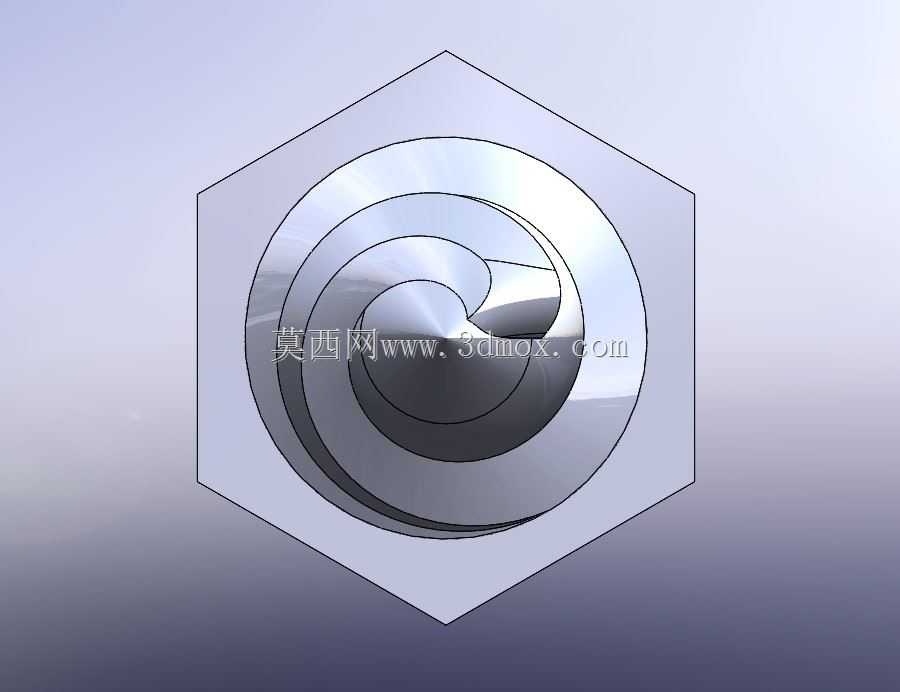

　　在建筑施工、机电设备后置安装、装配式构件现场接驳的场景里，混凝土基材的锚固连接一直是结构可靠性的核心环节，常规正螺纹螺钉在受持续振动、反向扭矩载荷的工况下，容易出现缓慢松退、锚固力衰减的问题，反螺纹结构的混凝土螺钉正是针对这类特殊载荷场景开发的专用紧固件。这款螺钉的头部采用标准外六角构型，匹配常规电动扳手、套筒工具的作业需求，不需要特殊定制工装就能完成现场安装，六角头的承压面做了平整化处理，拧紧时能和被连接件表面均匀贴合，避免局部应力集中压坏被固定件的接触面，也能保证拧紧扭矩的有效传递，不会因为头部打滑导致安装扭矩不足。螺杆部分的反螺纹设计是整个零件的核心，和常规右旋螺纹不同，这款螺钉的螺纹为左旋构型，当被固定的设备存在持续反向回转力矩、或者长期受振动产生反向松动趋势时，螺纹的旋向特性会让螺钉越受载越拧紧，从结构原理上抵消松退的作用力，不需要额外加装防松垫圈、止退垫片就能实现可靠的防松效果，适合用在有往复振动、冲击载荷的设备固定场景，比如厂房内的小型设备支架、管线支吊架、幕墙后置埋件的辅助固定等工况。

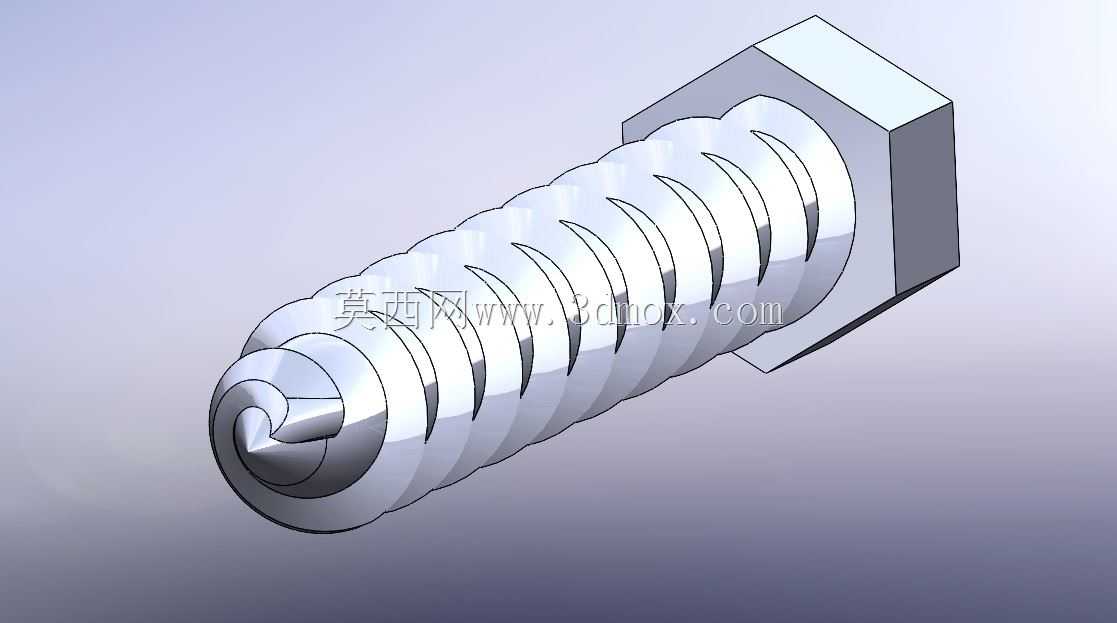

　　螺纹的牙型做了适配混凝土基材的优化，牙顶宽度比普通机用螺纹更宽，牙侧角度经过调整，拧入混凝土预制孔的时候，螺纹牙能挤压孔壁的混凝土基材，形成和混凝土嵌合的机械咬合结构，不需要配合螺母使用，直接在基材上钻孔后就能拧入完成固定，安装效率比传统的膨胀螺栓更高，而且对钻孔的精度容忍度更高，现场施工时即使孔深、孔径存在小范围的误差，也能保证足够的锚固力。螺钉的导入端做了锥形缩径设计，端部有切削刃结构，拧入的时候能自主修正孔位的微小偏差，不需要额外攻丝，直接靠自身的螺纹牙在混凝土孔壁形成啮合螺纹，减少了安装工序的步骤，也避免了因为攻丝作业产生的混凝土碎渣影响锚固效果。

　　从安装边界来看，这款螺钉的六角头对边尺寸符合常规紧固件的标准系列，配套套筒的规格和同规格普通外六角螺钉通用，现场作业不需要额外准备特殊工具；螺杆的公称直径覆盖常用的混凝土锚固规格，对应的钻孔直径比螺杆大0.5-1mm即可，钻孔深度需要比螺钉拧入深度深10mm左右，预留出混凝土碎屑的容纳空间，避免因为碎渣堆积导致螺钉无法拧到位，影响锚固强度。在实际选型应用中，需要注意反螺纹螺钉的拧紧方向和普通螺钉相反，现场作业前需要对施工人员做简单的交底，避免因为拧反方向导致螺纹损坏或者无法拧紧；针对不同强度等级的混凝土基材，这款螺钉的锚固力会有差异，在C30及以上强度的混凝土基材上能达到最优的锚固效果，在轻质混凝土、多孔砖基材上使用时需要适当增加拧入深度，保证足够的咬合面积。

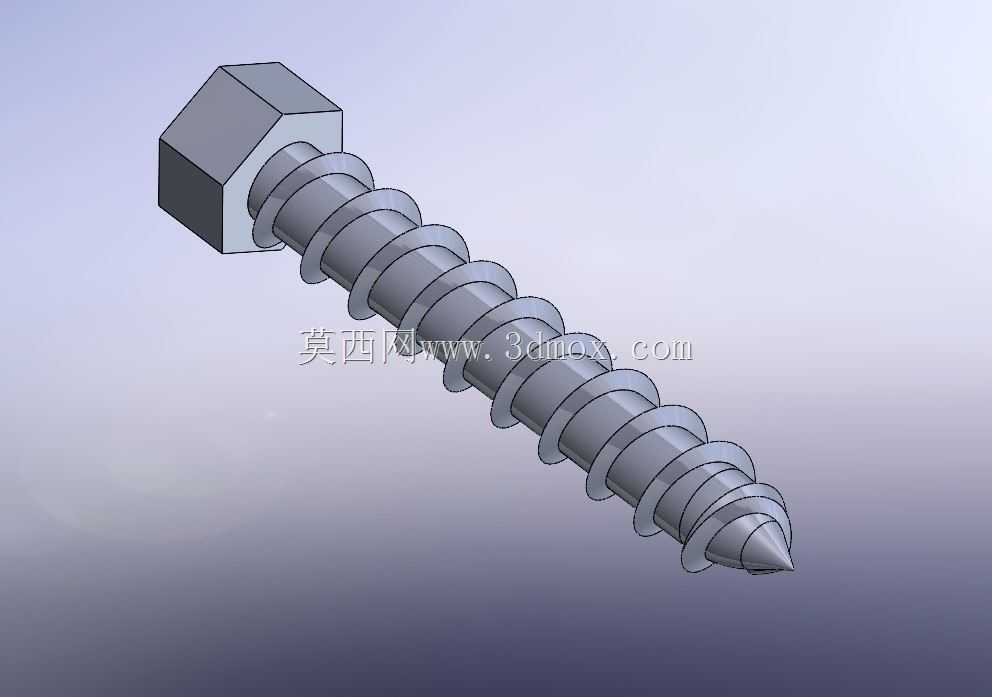

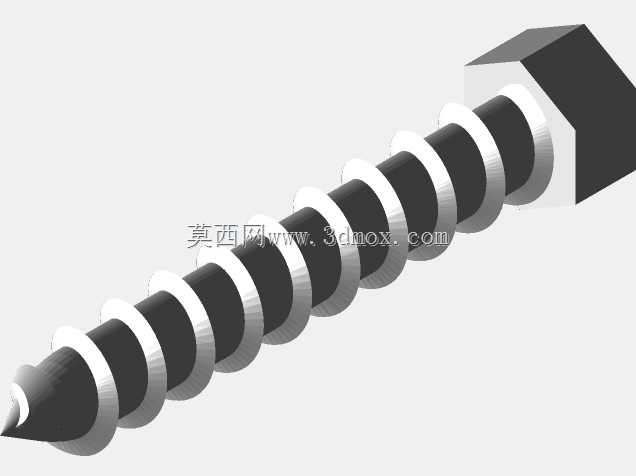

　　建模过程中，螺纹部分采用螺旋扫描特征生成，严格匹配反螺纹的导程、牙型角参数，头部的六角结构采用拉伸切除的方式成型，端部的切削刃和导入锥做了连续的曲面过渡，避免出现应力集中的锐角，整个模型的几何公差符合紧固件的相关制造标准，能直接用于装配仿真、安装工艺模拟、施工方案的可视化演示，也可以作为紧固件选型时的三维参考模型，核对安装空间、工具操作空间是否满足要求，避免现场安装时出现空间干涉的问题。很多现场施工的锚固失效问题，往往是因为紧固件选型和载荷工况不匹配，比如在有反向扭矩的部位用了普通正螺纹螺钉，运行一段时间后就会出现松动脱落，这款反螺纹混凝土螺钉从结构原理上解决了这个问题，不需要额外的防松结构，就能在振动、反向载荷的工况下保持长期的锚固可靠性，同时保留了普通混凝土螺钉安装便捷、施工效率高的优势，适合在工业厂房建设、机电安装、市政管线固定等多个场景使用。
