工业用铰接式液压缸执行机构设计

　　在工业流体传动系统的布局中，液压缸作为将液压能转换为直线往复机械能的核心执行元件，其结构合理性直接决定整套设备的负载输出稳定性与动作可靠性，本次呈现的铰接式液压缸结构，是面向工业门类启闭、重载推移场景开发的通用型执行单元。从实际落地场景来看，这类结构常被应用在工业厂房重型平移门的启闭驱动、大型锻压设备的工件推送工位、物流仓储线的重载托盘举升环节，也可适配小型工程设备的动臂辅助驱动，核心是依托帕斯卡原理，通过输入小压力的液压流体，在缸筒有效作用面积上形成数倍于输入力的输出推力，完成大负载的位移驱动，相比丝杠、齿轮齿条等机械传动结构，同等输出力下液压缸的结构体积更小，布置灵活度更高，且自带过载溢流保护特性，在突发负载卡滞时不会出现刚性结构断裂的问题。

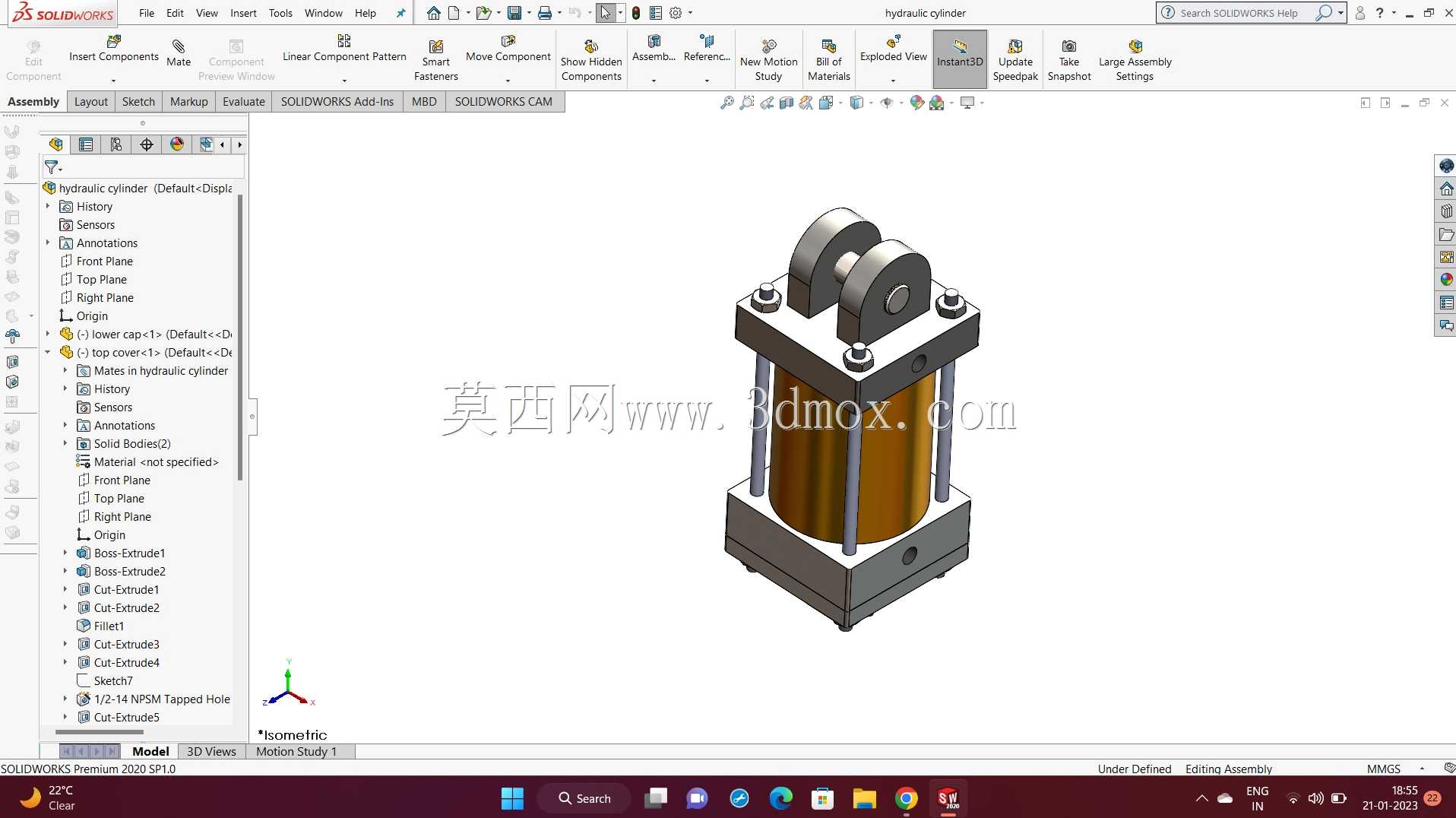

　　从结构设计思路来看，这款液压缸采用了尾部耳轴铰接+前端法兰安装的复合连接逻辑，缸筒上下两端均设置了带螺栓紧固的端盖结构，下端端盖预留了标准流体通油口，可直接对接系统液压管路，上端端盖集成了带铰接孔的双耳连接座，用于对接被驱动负载的连接端，铰接结构的存在可以抵消安装过程中出现的小角度同轴度偏差，避免缸杆在伸出过程中出现侧向偏载，大幅降低密封件的偏磨风险。缸筒主体采用等壁厚圆形截面设计，在保证额定压力下缸筒环向应力均匀分布的前提下，尽可能压缩了径向安装尺寸，端盖与缸筒的连接采用内六角圆柱头螺栓周向均布的紧固方式，螺栓数量根据缸径对应的额定压力做了匹配计算，保证在系统峰值压力下连接面不会出现渗油、端盖移位的问题。

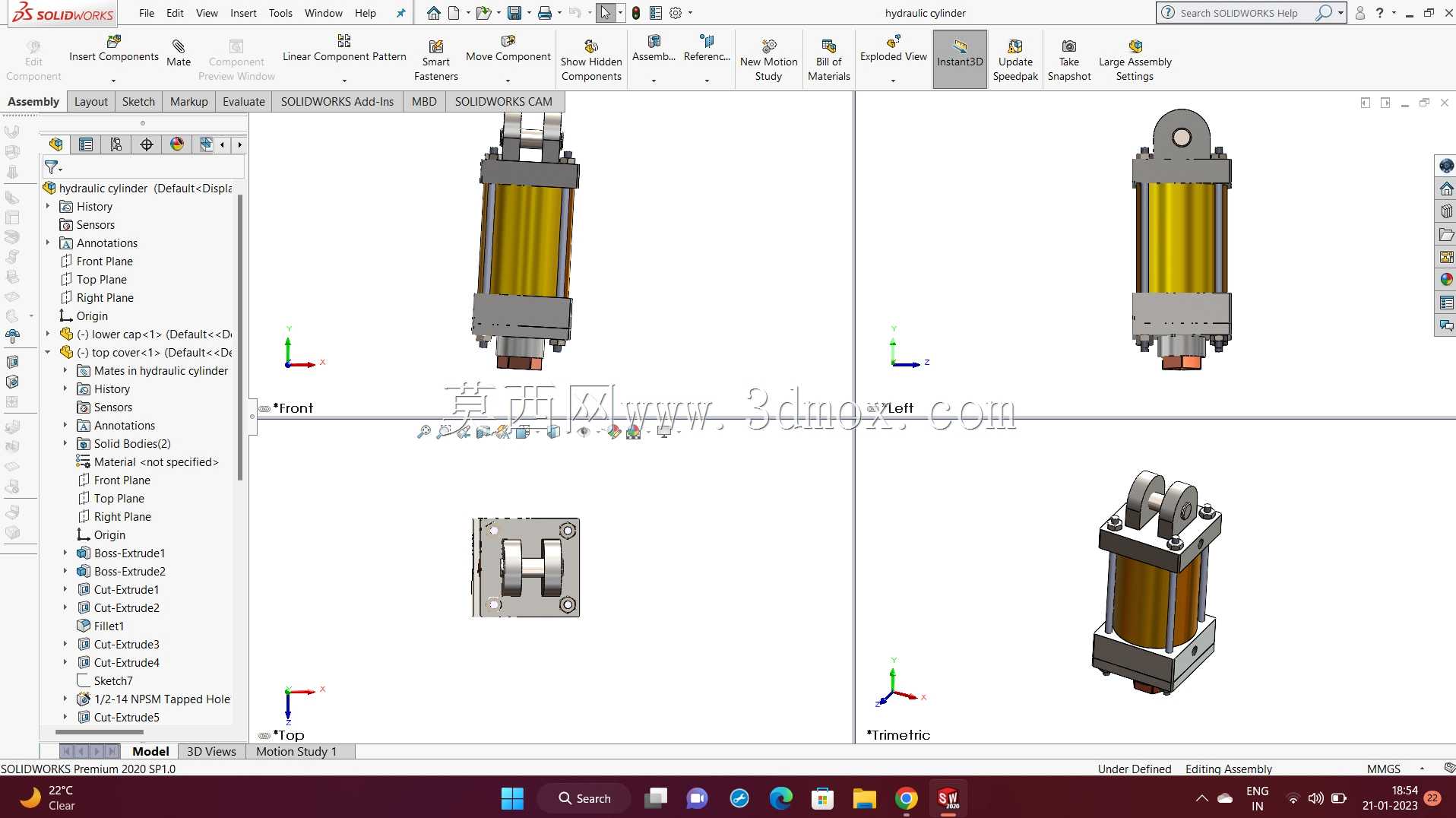

　　在安装边界与尺寸适配层面，这款液压缸的安装基准分为两个部分，下端方形安装座设置了四个沉头安装孔，可直接通过螺栓固定在设备的安装基面上，安装座的底面做了铣平加工，保证安装后缸筒轴线与安装基面的垂直度公差控制在机械设计手册要求的范围内，避免缸杆伸出时出现别劲问题；上端双耳铰接座的铰接孔做了铰削精加工，孔内可适配配套的耐磨铜套，降低铰接转动时的磨损量，延长结构维护周期。从功能特性上看，缸杆伸出端设置了防尘密封与承压密封的双重密封结构，外层防尘圈可以阻挡环境中的金属碎屑、粉尘进入缸筒内部，避免划伤缸杆内壁与密封件，内层的Y型承压密封圈可以在系统额定工作压力下实现无泄漏密封，保证压力输出的稳定性。

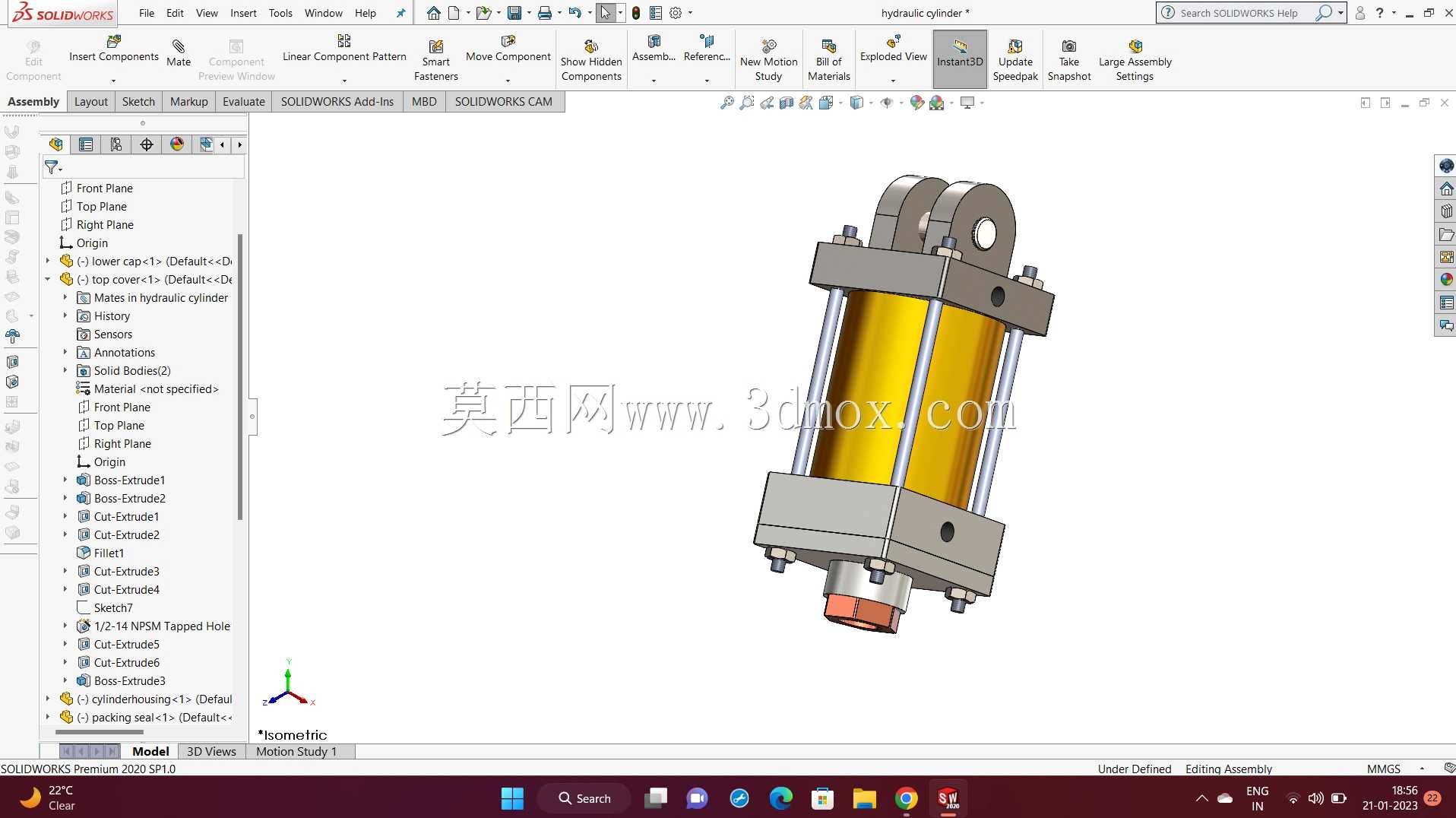

　　在实际选型适配过程中，这类铰接式液压缸可以根据系统工作压力、所需输出行程、负载安装空间调整缸径、杆径与伸出行程参数，三维结构建模过程中已经对所有运动部件做了干涉检查，缸杆全行程伸出与缩回过程中，铰接座、端盖、安装座之间不会出现结构碰撞，所有连接螺栓的安装空间都预留了足够的扳手操作余量，不需要额外定制特殊工装就能完成现场装配与后期维护。相比焊接式缸筒结构，这种螺栓紧固的端盖结构拆解维护更加便捷，当密封件出现老化磨损时，只需要拆除端盖连接螺栓就能更换内部密封组件，不需要对缸筒做切割、焊接作业，大幅降低了设备运维的时间成本。对于结构设计从业者来说，这类通用型液压缸的建模逻辑可以直接复用在不同负载等级的液压执行机构开发中，只需要根据实际负载计算结果调整对应零件的尺寸参数，就能快速适配不同的设备应用场景，减少重复建模的工作量。
