0.96寸I2C接口OLED显示模块结构设计

　　这款0.96寸规格的OLED显示模块，在嵌入式开发、小型智能设备的人机交互场景中应用十分广泛，不管是桌面级小型实验装置的状态参数显示，还是工业现场分布式传感节点的本地数据回显，或是消费类小型数码产品的信息提示界面，都能看到这类模块的身影。不同于传统LCD显示模块需要背光组件的结构，OLED采用自发光像素阵列，在结构设计上可以做的更薄，同时在低对比度场景下的显示清晰度更有优势，I2C通信接口的选用，也让模块在硬件布线时占用更少的主控引脚资源，对于引脚资源紧张的小型控制板来说十分友好。

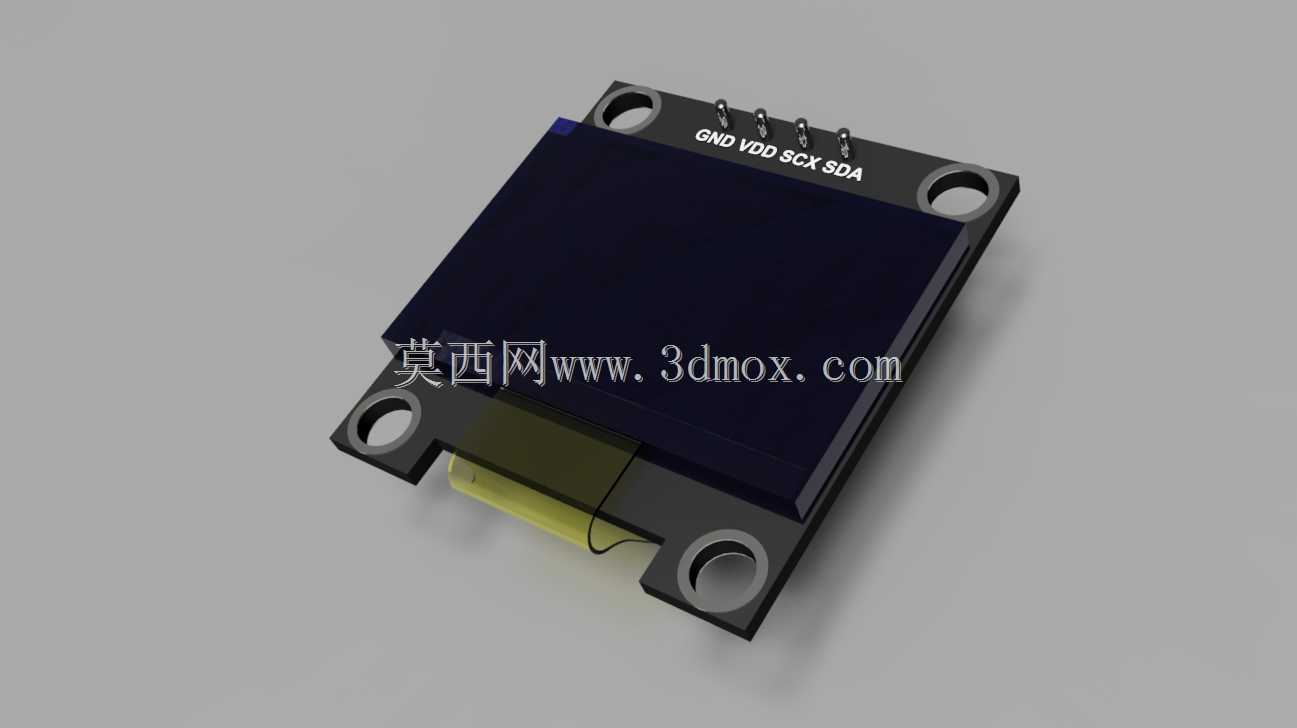

　　从结构设计层面来看，模块整体采用矩形PCB作为承载基底，PCB四个角位置设计了标准的圆形安装孔，安装孔的孔径适配常用的M2规格螺丝，孔位中心距匹配通用小型显示模块的安装规范，在做设备结构适配时，不需要额外调整安装位尺寸，就能直接替换同规格的其他显示模块，降低结构改型的成本。PCB板边缘的排针引脚区域，明确标注了GND、VDD、SCK、SDA四个引脚的定义，引脚间距采用标准2.54mm排针间距，既可以直接插焊排针做直插式连接，也可以根据安装空间需求焊接卧式排针或者软排线，适配不同的设备内部布线空间。

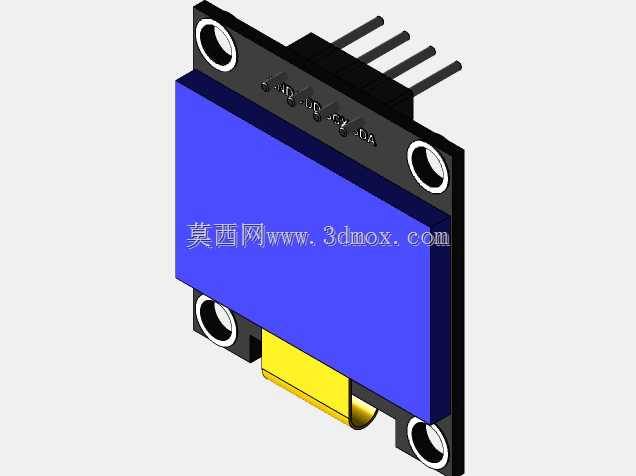

　　模块的核心显示区域位于PCB板中部，显示玻璃面板通过导电胶条与PCB上的驱动电路实现电气连接，玻璃面板四周做了窄边框处理，在有限的PCB尺寸内尽可能扩大有效显示面积，0.96寸的显示尺寸对应128*64的像素分辨率，足够显示多行英文字符、简单图形符号以及小型中文汉字，满足大多数小型设备的信息显示需求。显示面板表面没有额外加装亚克力保护盖板，一方面是控制模块整体厚度，另一方面也避免保护盖板产生的反光影响户外强光下的显示可读性，如果应用场景存在磕碰风险，结构设计时也可以在设备面板对应位置预留透明视窗，直接覆盖在模块显示区域上方，不需要额外改动模块本身的结构。

　　在安装边界的考量上，模块整体厚度控制在较低水平，包含底部排针焊接后的总厚度不超过10mm，对于内部空间局促的手持类设备、小型传感终端来说，不会占用过多的内部堆叠空间。模块的驱动电路全部布置在PCB背面，表面覆盖有绝缘保护涂层，在安装时即使背面贴近设备内部的金属结构件，也不会出现短路风险，不过在结构设计时还是需要注意，PCB背面的驱动芯片区域尽量预留0.5mm以上的安全间隙，避免组装时挤压造成芯片引脚脱焊。模块的供电电压适配常用的3.3V与5V逻辑电平，不需要额外加装电平转换电路，就能直接对接Arduino、STM32等常用主控板的IO引脚，在做硬件集成时不需要额外设计电压转换电路，简化整体电路设计的同时也减少了PCB上的元件占用空间。

　　从实际使用的角度出发，这类I2C接口的OLED模块不存在显示视角的限制，不管是从正面还是倾斜角度观察，都能清晰看到显示内容，对比传统段码屏只能在固定视角清晰读数的缺陷，在设备操作面板上安装时，不需要刻意调整屏幕的安装倾斜角度，就能让操作人员从不同位置看清显示内容。模块本身没有设计额外的固定卡扣结构，安装时除了通过四个角的安装孔螺丝固定之外，也可以采用耐高温双面胶直接粘贴在设备内部的安装柱上，对于小批量原型制作来说，这种固定方式可以进一步缩短组装时间，不需要额外加工螺丝孔位。在做三维建模时，模块的所有外形尺寸、安装孔位、引脚位置都按照实物1:1还原，建模过程中对显示面板的边缘倒角、PCB板的边角圆弧处理、排针的实际尺寸都做了精准复刻，导入到设备整体装配体中时，可以直接用来做干涉检查，验证安装位置是否合理，布线空间是否充足，避免实际打样组装时出现结构干涉的问题。
