工业粉体输送用粗供阀结构设计

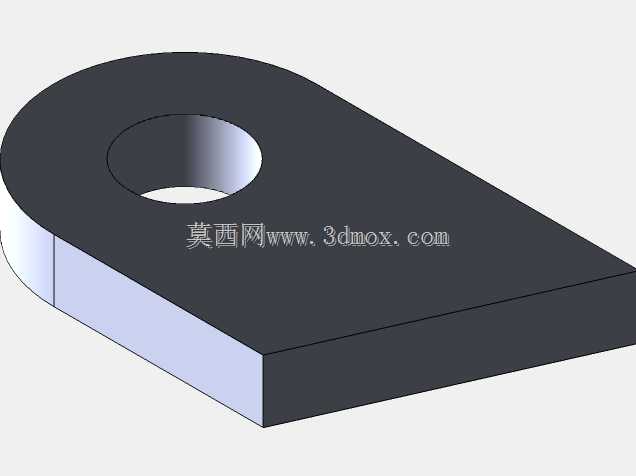

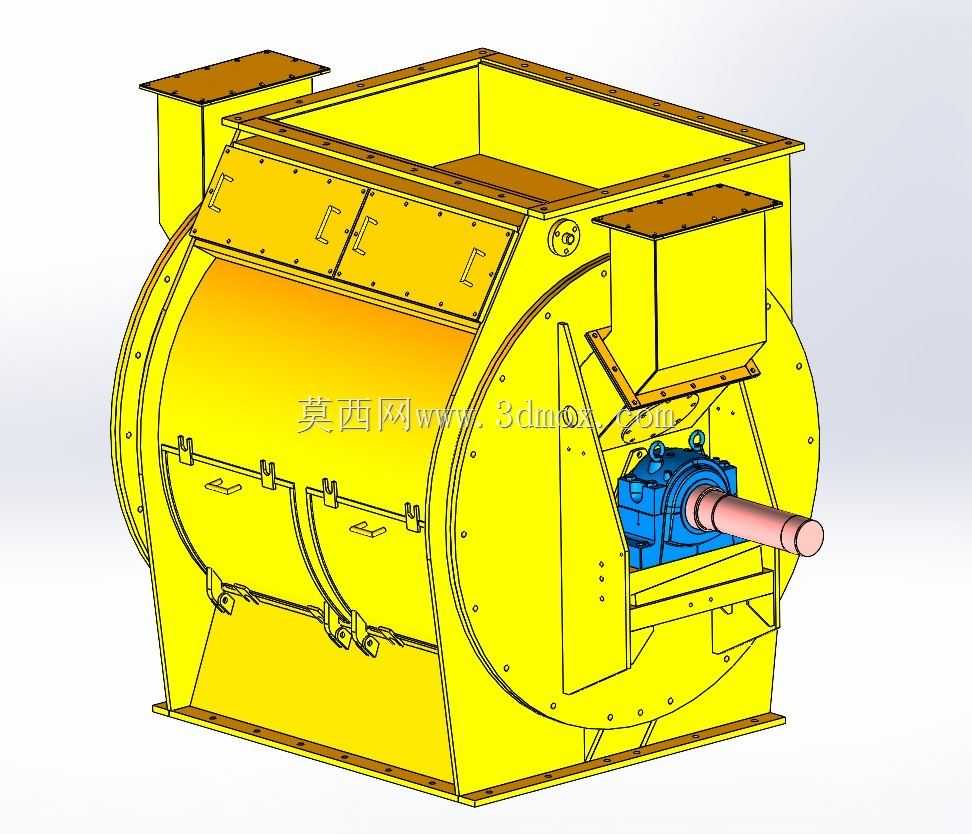

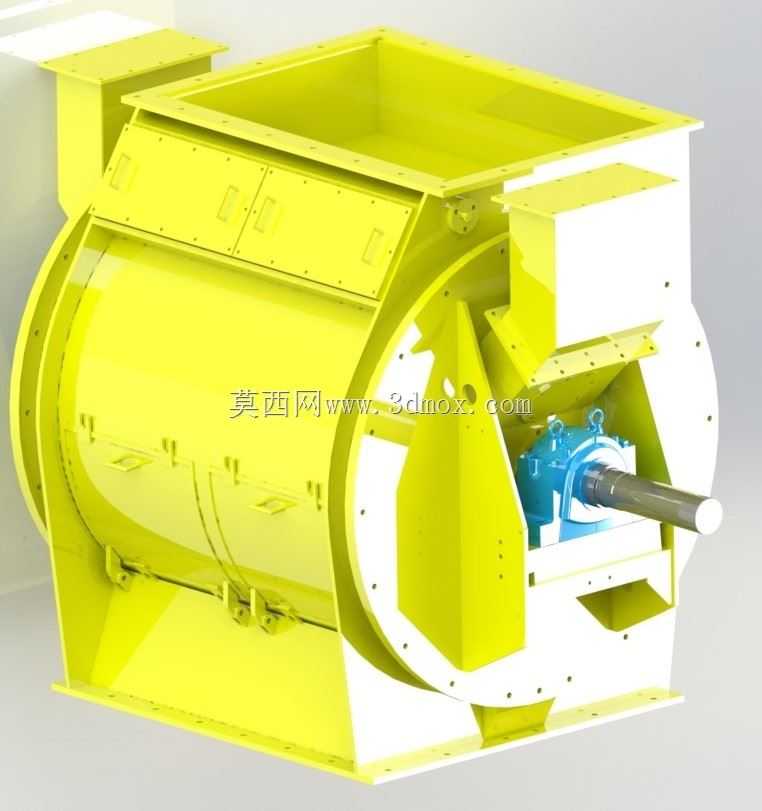

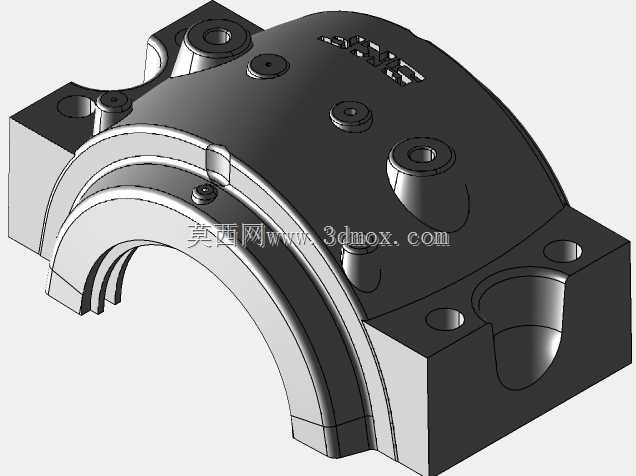

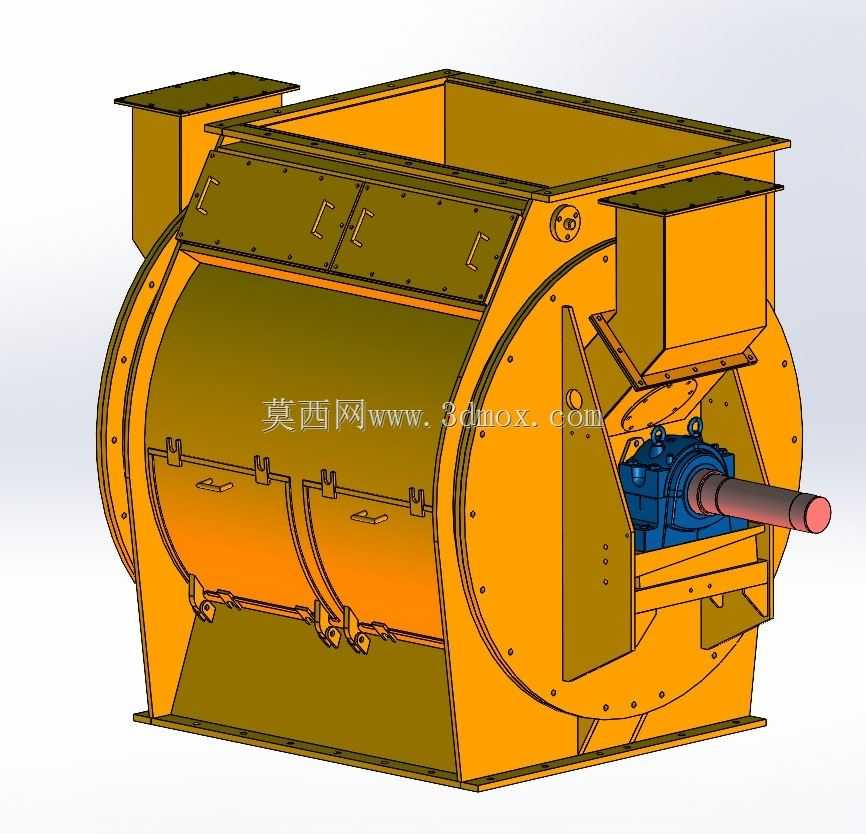

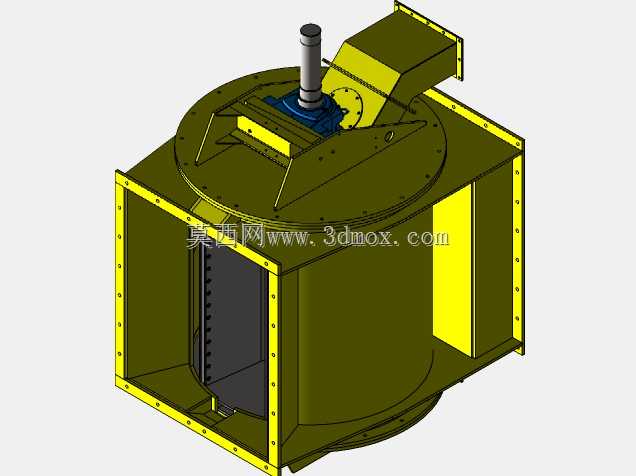

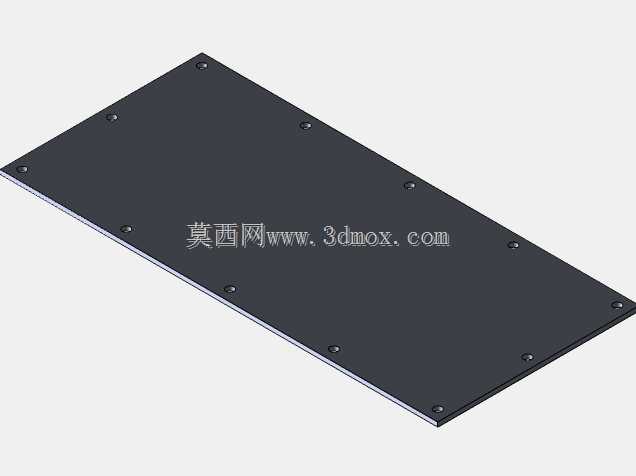

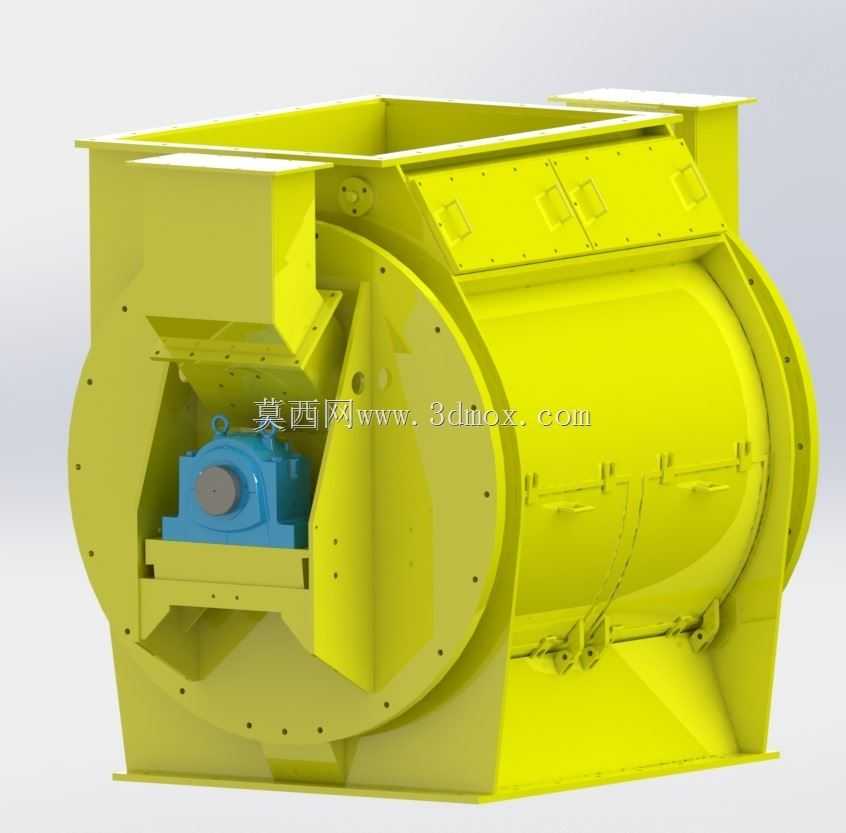

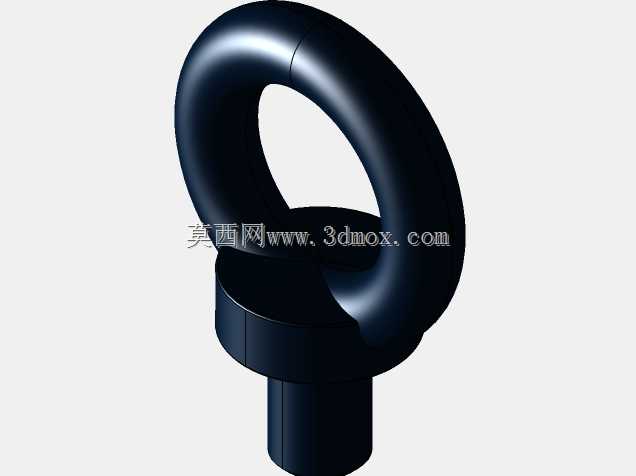

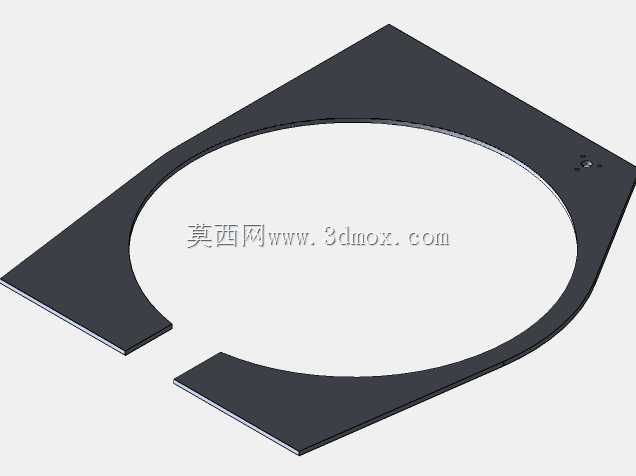

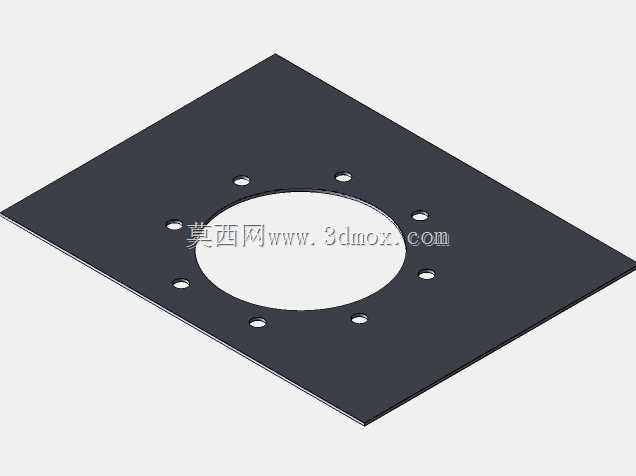

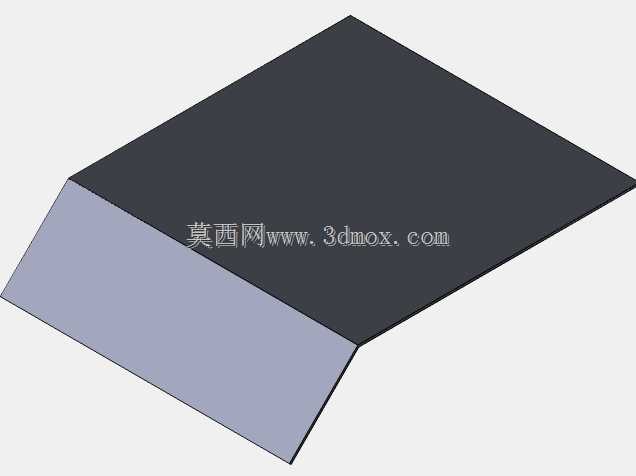

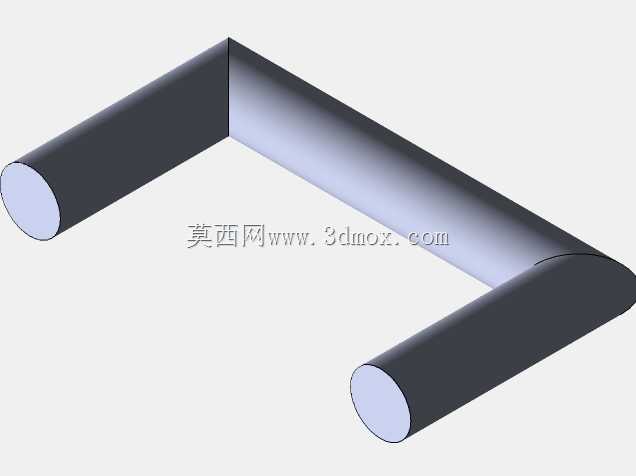

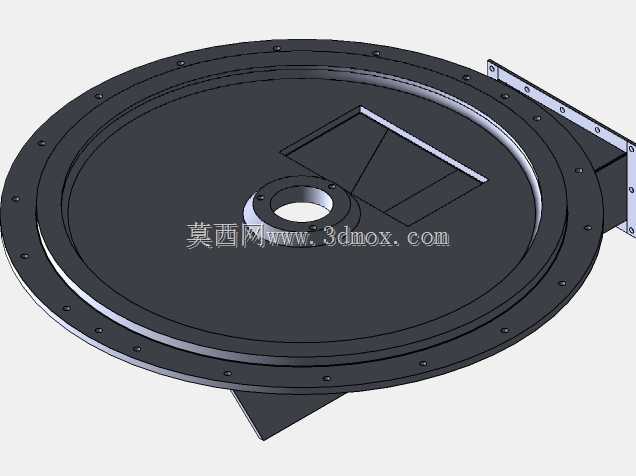

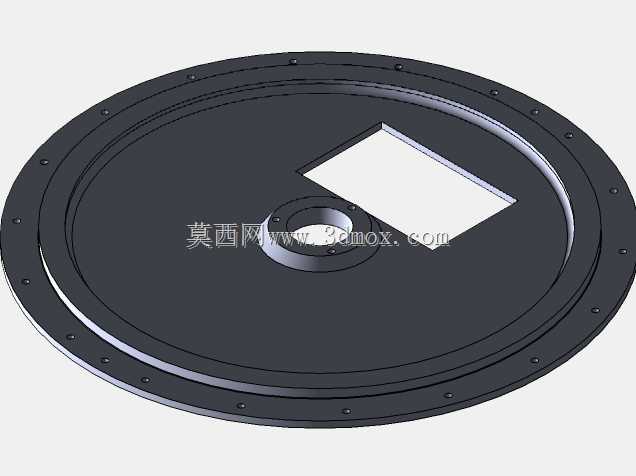

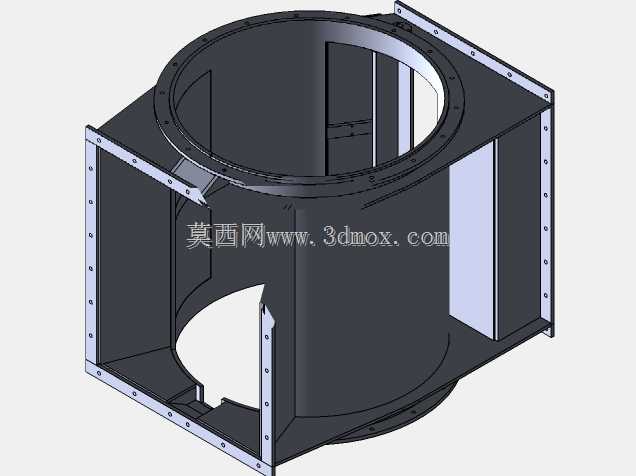

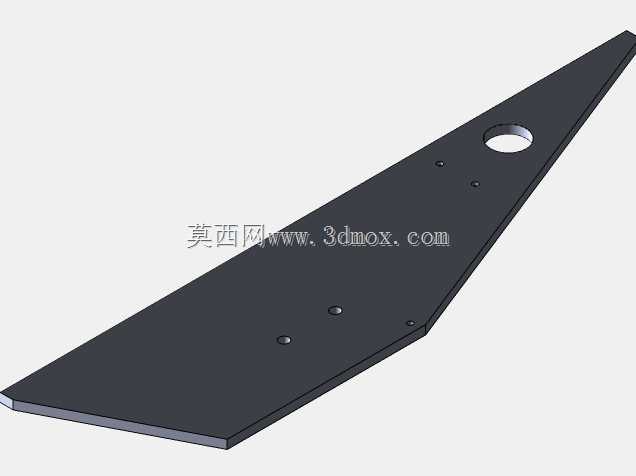

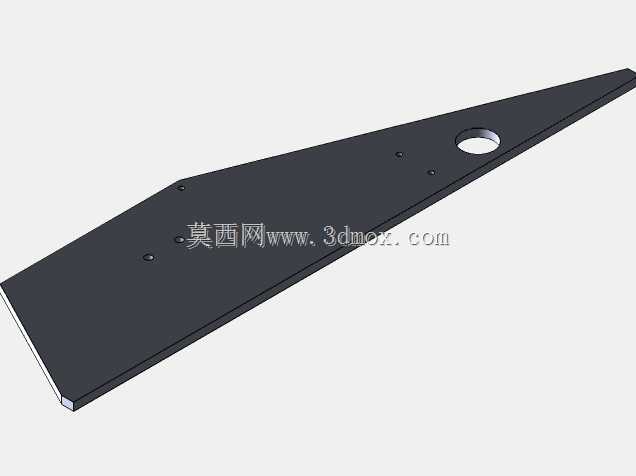

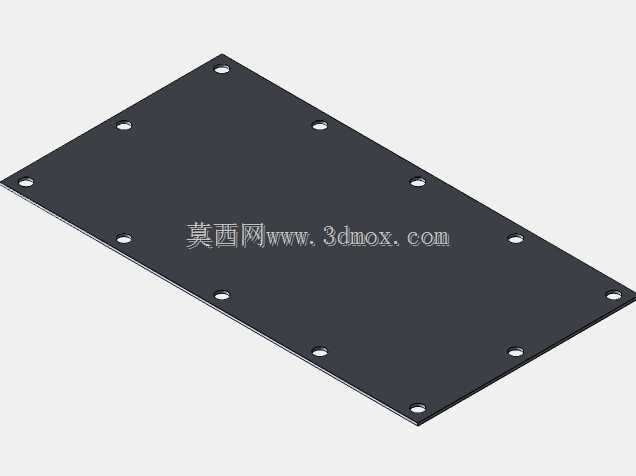

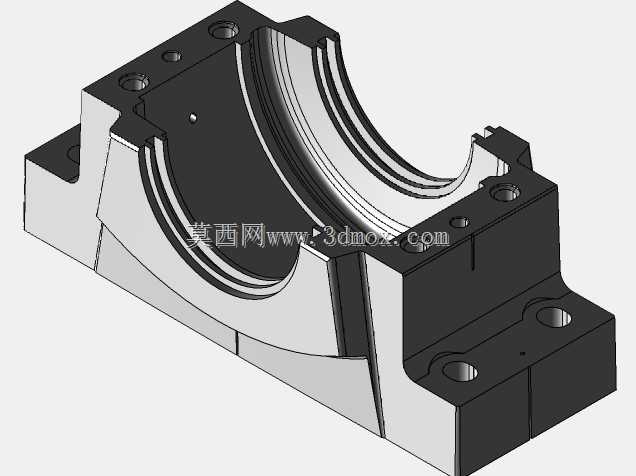

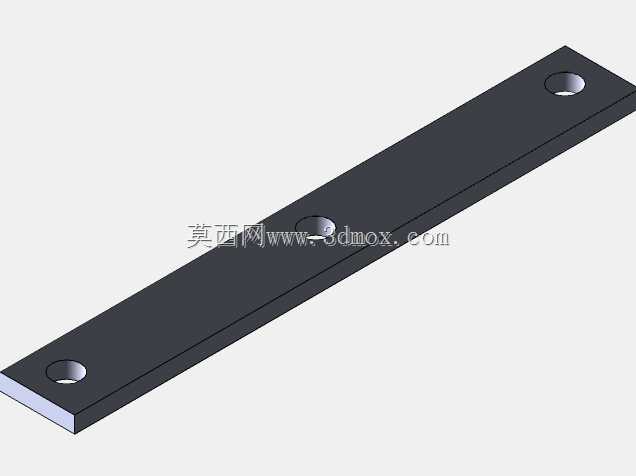

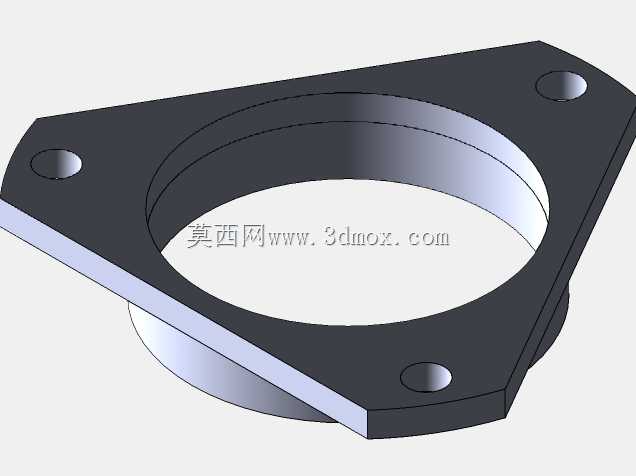

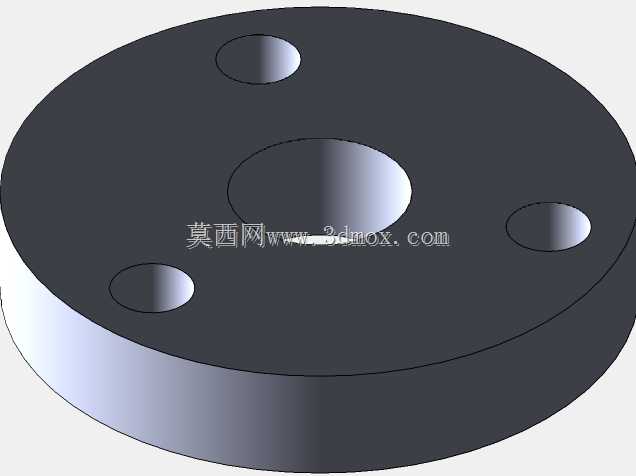

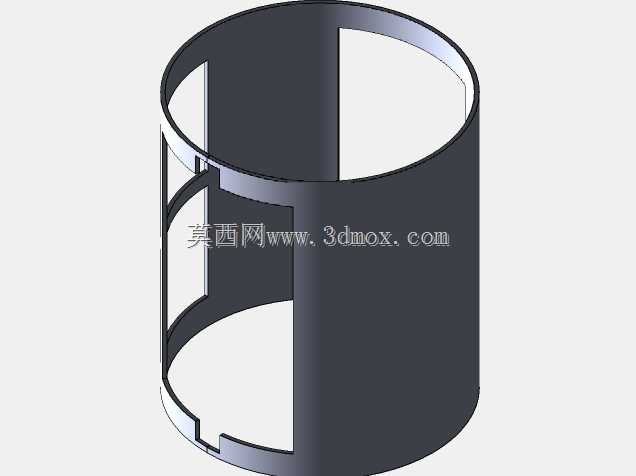

　　在粉体气力输送、散装物料计量配料的生产现场，粗供阀是承担大流量物料快速供给的核心执行部件，常布置在料仓出料口下方、计量斗进料端的管路上，和细供阀配合完成定量给料的粗流快速补料环节，适配粮食加工、建材生产、化工粉体配料、冶金散料输送等多个场景的物料通路控制需求。从结构设计逻辑来看，这款粗供阀采用卧式圆筒形壳体作为主体承载结构，壳体上部开设两个对称的方形进料接口，可对接不同料源的出料溜管，也可单口进料另一口作为检修透气通道，下部设置对应尺寸的方形出料口，和下游输送管路或计量设备的进料端直接对接，壳体两端采用圆形端板密封，端板上预留轴承安装位，支撑内部的转子转轴组件。

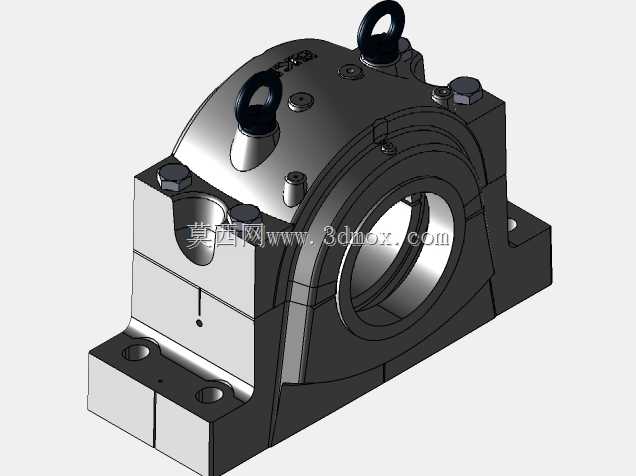

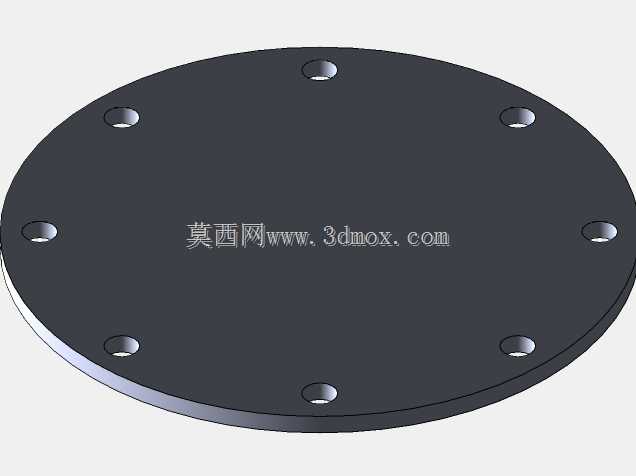

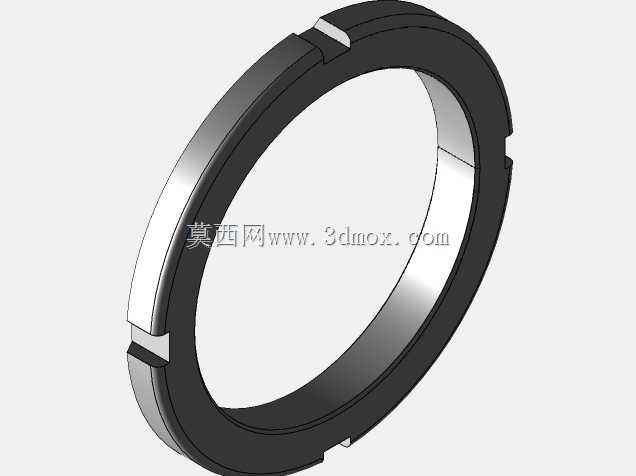

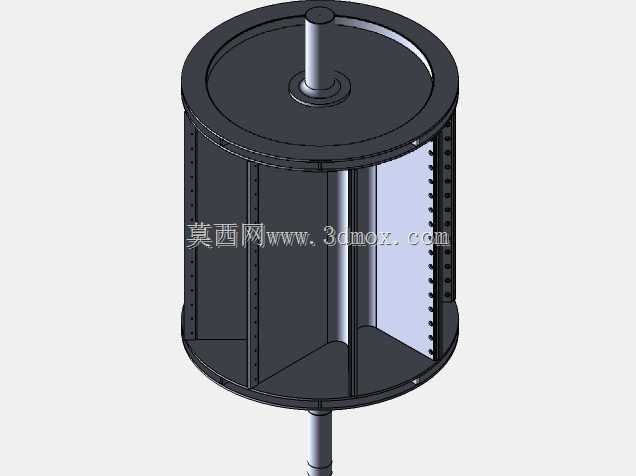

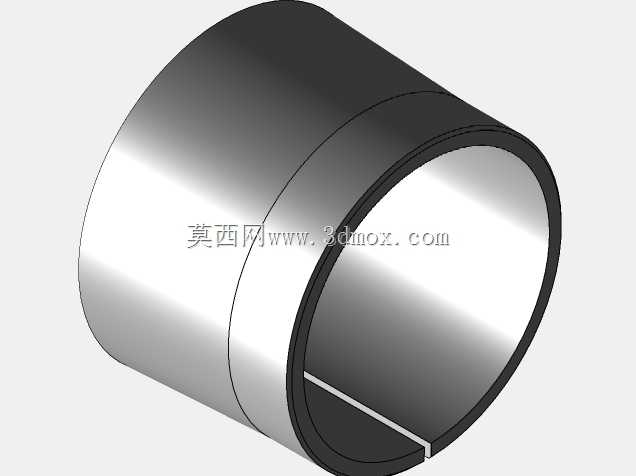

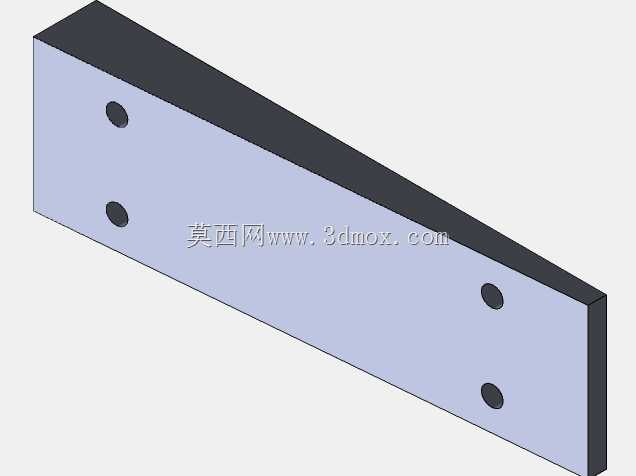

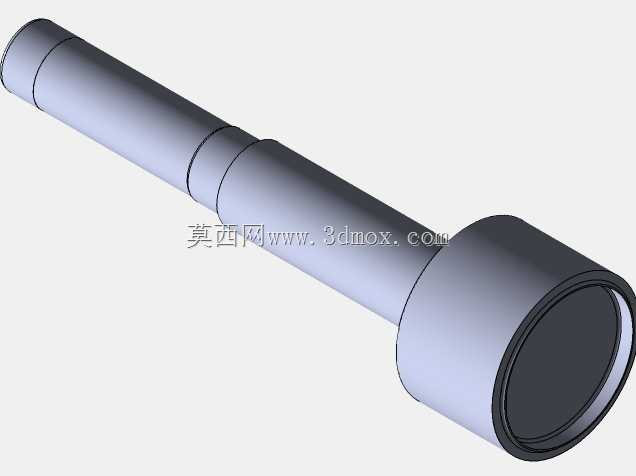

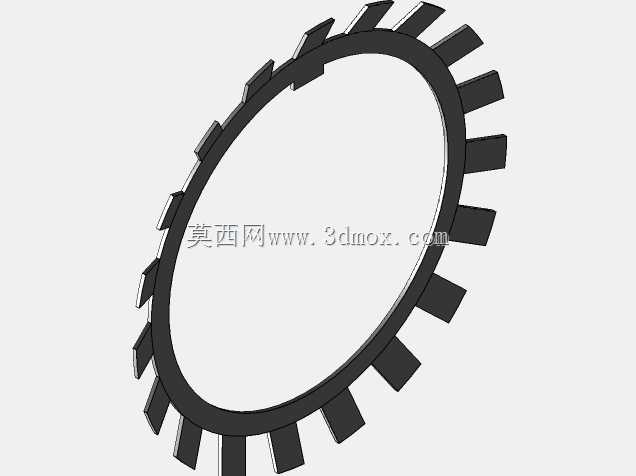

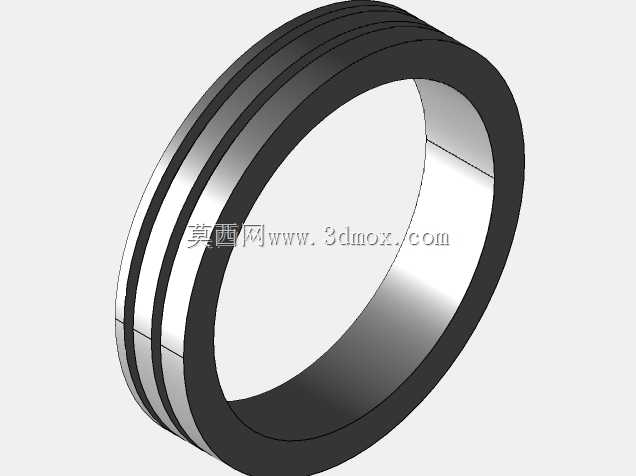

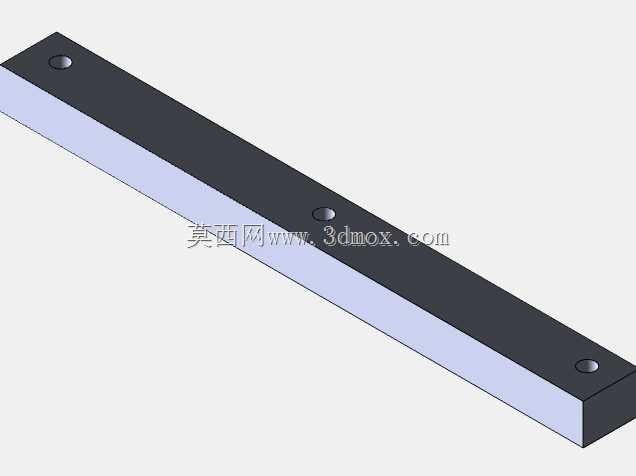

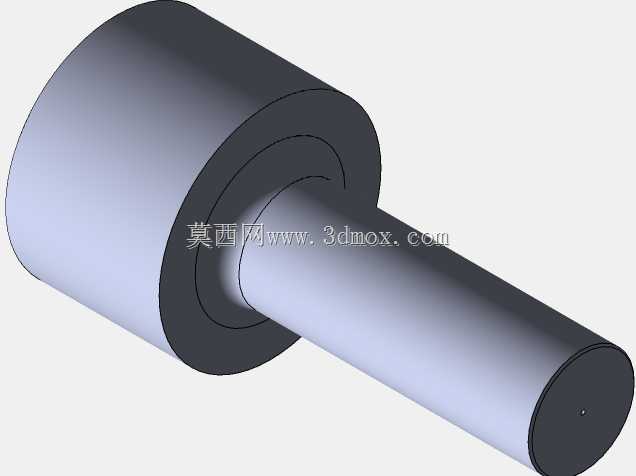

　　转子部分采用多格腔室的叶轮式结构，腔室边缘镶嵌可更换的耐磨密封条，转动过程中腔室依次对接进料口和出料口，既可以通过转速调节控制物料供给流量，也能在停机时依靠转子与壳体的配合间隙阻断上下腔的气流串通，避免气力输送系统出现漏风、窜料的问题。驱动端采用侧装式减速电机直连结构，电机安装座和阀体端板一体化铸造加工，保证转轴和电机输出轴的同轴度，减少传动过程中的径向跳动，转轴伸出端设置多重密封结构，从内侧到外侧依次为填料密封、骨架油封、防尘挡圈，可阻挡细粉体进入轴承腔，避免轴承卡滞磨损，延长设备连续运行的维护周期。

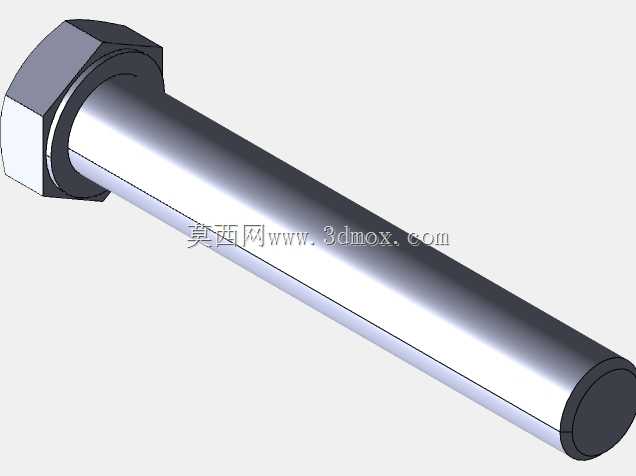

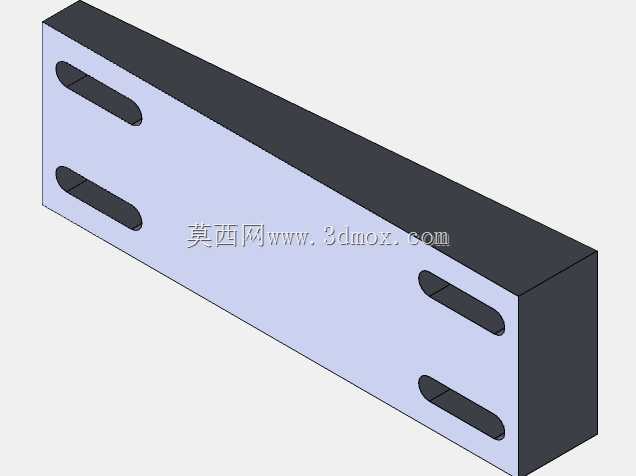

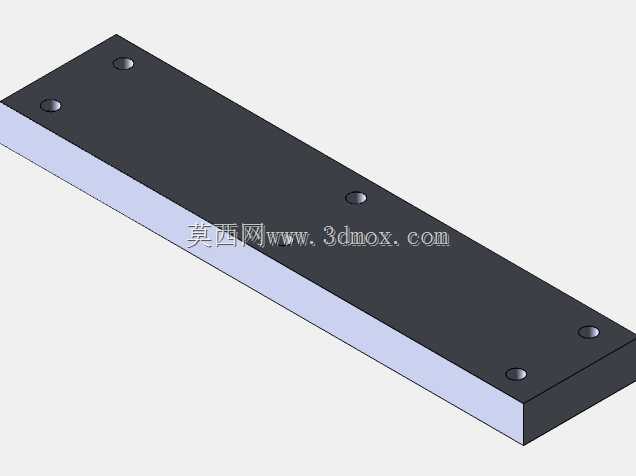

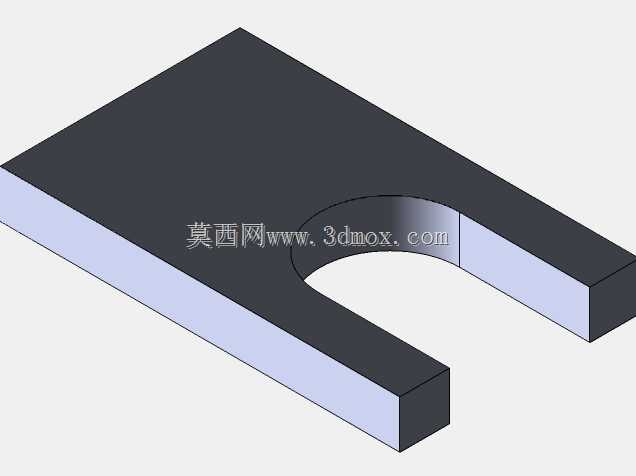

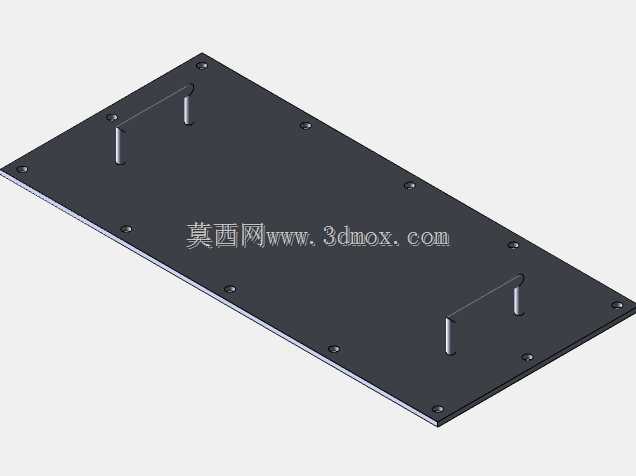

　　从安装边界来看，这款粗供阀的整体外形采用对称式布局，进料口法兰和出料口法兰的螺栓孔位采用通用工业法兰标准设计，可直接和同口径的方形溜管、标准法兰对接，无需额外制作过渡连接段；设备重心落在下部的安装底座平面上，底座预留四个对称的地脚螺栓孔，安装时只需保证底座平面水平度偏差不超过千分之二，即可避免转子转动时出现偏磨、卡滞的问题；驱动端的电机接线盒预留足够的接线操作空间，侧方预留检修门位置，日常维护时无需拆卸上下管路连接，只需打开侧方检修盖板即可更换腔室密封条、检查转子磨损情况，大幅降低现场维护的工作量。

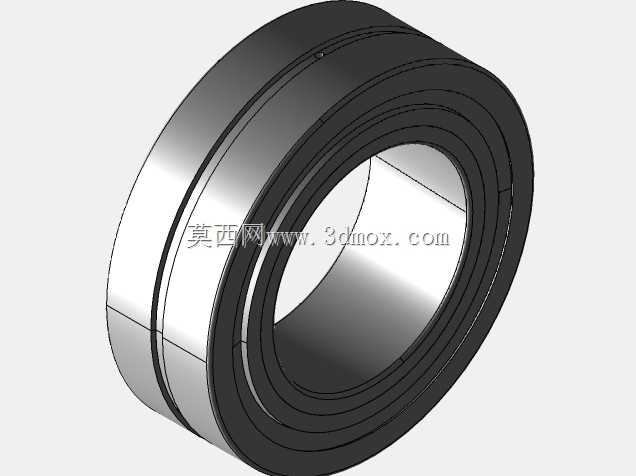

　　设计过程中针对粉体物料的流动特性做了专项优化，壳体内部的过渡圆弧全部采用大圆角设计，不存在直角积料死角，避免流动性差的粉体在壳体内搭桥、结块；转子腔室的容积按照常规散料的堆积密度做了匹配，在额定转速下可满足大流量粗供料的效率要求，同时腔室边缘的密封条采用可调式压紧结构，运行一段时间出现磨损后，只需调整密封条的压紧螺栓即可补偿磨损量，无需整体更换转子部件。在实际工况适配性上，这款粗供阀可耐受最高120℃的物料温度，壳体采用加厚碳钢板焊接后整体去应力处理，长期运行不会出现焊缝开裂、壳体变形的问题，进出料口的法兰端面经过铣削加工，平面度满足密封要求，对接安装后不会出现物料泄漏、漏风的情况；转轴采用40Cr调质处理，轴颈位置做高频淬火硬化，硬度达到HRC45以上，可承受长期转动的磨损和物料冲击，两端的轴承选用带座外球面轴承，具备一定的自动调心能力，可抵消少量安装同轴度偏差带来的附加载荷。不同于常规的星形卸料阀，这款粗供阀的双进料口设计可适配多路物料汇合供给的场景，在多料仓配料的生产线中，可将两个料仓的出料管分别接在两个进料口上，通过转子转动实现两路物料的按比例粗供给，减少管路中三通分料器的配置，简化整个输送系统的管路布局，降低系统的整体阻力和设备投入成本。
