球形法兰连接式安全泄压阀结构设计

　　在工业流体输送、承压容器配套的管路系统中，过压保护是保障生产安全、避免设备损毁的核心环节，这款球形结构的法兰连接安全阀，正是针对中低压管路的超压泄放场景设计的专用保护部件。从实际应用场景来看，这类阀件可适配给排水、暖通循环、小型化工介质输送、气动管路等多种工况，当管路或容器内部的介质压力超过设定阈值时，阀件会自动开启泄放多余压力，待压力回落至安全区间后自动闭合，避免持续泄压造成的介质浪费与系统失压。

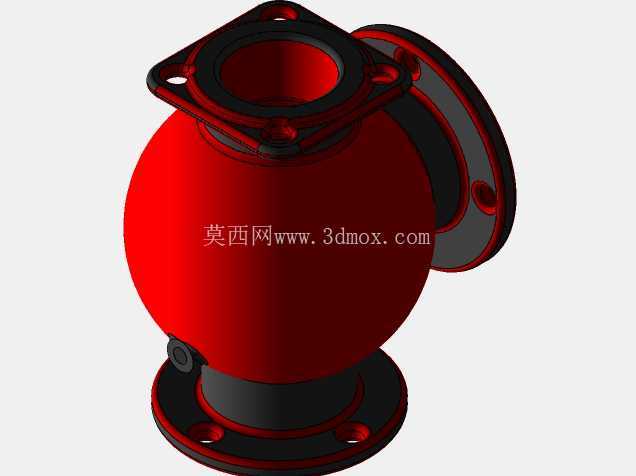

　　从功能特性来看，这款安全阀采用球形阀体作为主体容腔结构，相比传统的直角式、直通式阀体，球形容腔的介质流道更顺滑，泄压过程中介质对阀体内部的冲蚀更小，同时球形结构的承压能力更均匀，在同等壁厚条件下可承受更高的瞬时压力冲击，不容易出现应力集中导致的阀体开裂问题。阀体共设置三个连接端口，顶部为方形法兰安装端，侧面为圆形法兰连接端，底部同样为圆形法兰固定端，三个端口的法兰面均设计了密封槽结构，安装时可适配耐油橡胶、石棉垫等多种密封垫片，保证连接位置的密封可靠性，避免介质渗漏。

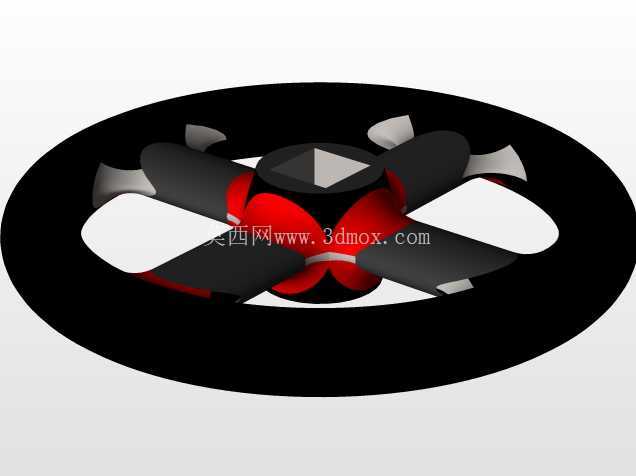

　　在设计思路上，这款阀件的建模过程优先考虑了安装适配性与内部流道的合理性。首先确定三个端口的法兰孔位分布，顶部方形法兰的四个安装孔采用对称布局，孔位间距匹配常规DN50规格阀件的安装尺寸，侧面与底部的圆形法兰孔位则按照国标法兰的孔距参数设计，可直接与同规格的标准管路法兰对接，不需要额外加工过渡连接件。阀体的球形主体与三个法兰端的连接位置均做了圆弧过渡处理，避免直角连接处的应力集中，同时在过渡位置预留了足够的加工余量，实际生产时可通过铸造一次成型主体结构，再进行法兰面的精加工，减少后续机加工的工作量。

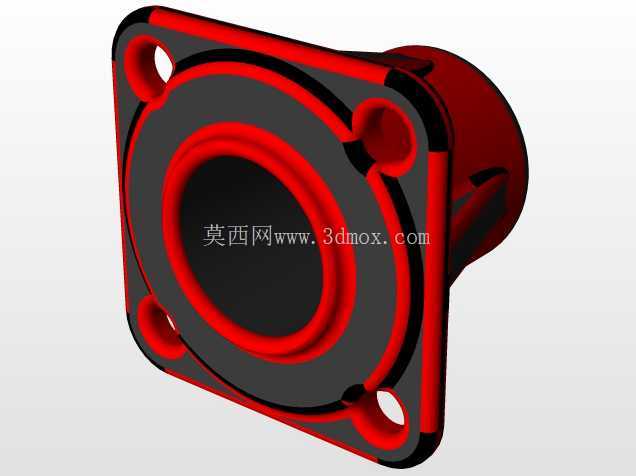

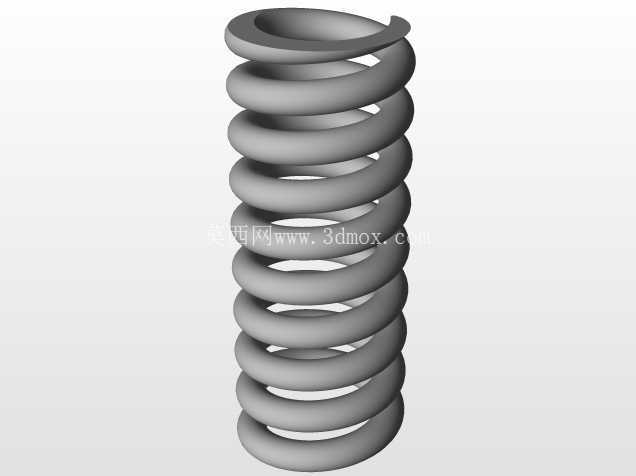

　　从安装边界与外形尺寸来看，这款安全阀的主体球形外径控制在160mm左右，顶部方形法兰的外轮廓尺寸为120mm×120mm，侧面圆形法兰的外径为110mm，底部圆形法兰的外径与侧端保持一致，整体安装高度控制在220mm以内，安装时需要预留的操作空间不小于300mm×300mm×300mm，方便后期进行密封垫更换、压力校准等维护操作。底部法兰作为主要的固定承力端，安装时需要保证与连接管路的同轴度误差不超过1mm，避免法兰面偏斜导致的密封失效；侧端法兰为泄压出口端，安装时需要对接泄压导流管路，将泄放的介质引导至安全收集区域，避免高压介质喷出造成人员伤害或设备污染；顶部法兰为阀内部件的检修端，不需要对接管路，日常使用时通过端盖压紧密封，需要检修内部弹簧、密封瓣等部件时，可直接拆卸顶部端盖进行操作，不需要将整个阀件从管路上拆下，大幅降低维护工作量。

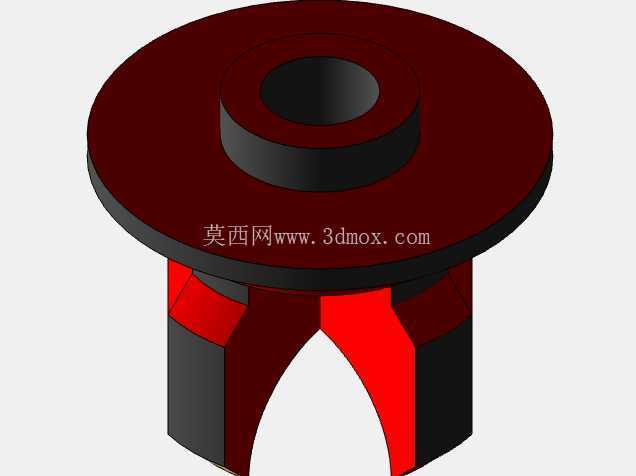

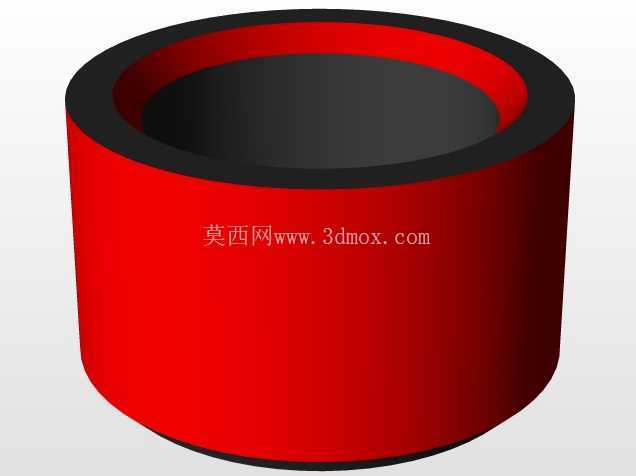

　　在结构细节设计上，阀体侧下方预留了小型的工艺孔结构，该孔位可用于安装压力检测接头，或者作为排污口使用，在管路系统停机维护时，可打开该孔位排出阀体内部残留的介质与杂质，避免残留介质长期沉积腐蚀阀体内壁，也防止杂质卡滞内部的密封运动部件，导致阀件无法正常开启或闭合。内部的密封瓣采用导向式结构设计，运动过程中沿阀体内置的导向轴上下移动，避免泄压过程中密封瓣出现偏摆，保证密封面的贴合精度，延长阀件的使用寿命。整体建模过程中，所有配合面的公差均按照机械设计手册的中等精度要求设置，法兰密封面的平面度公差控制在0.05mm以内，安装孔的位置度公差不超过0.2mm，保证实际加工生产后的零件可顺利装配，同时满足密封性能要求。
