带减重孔结构的起重传动用滑轮构件

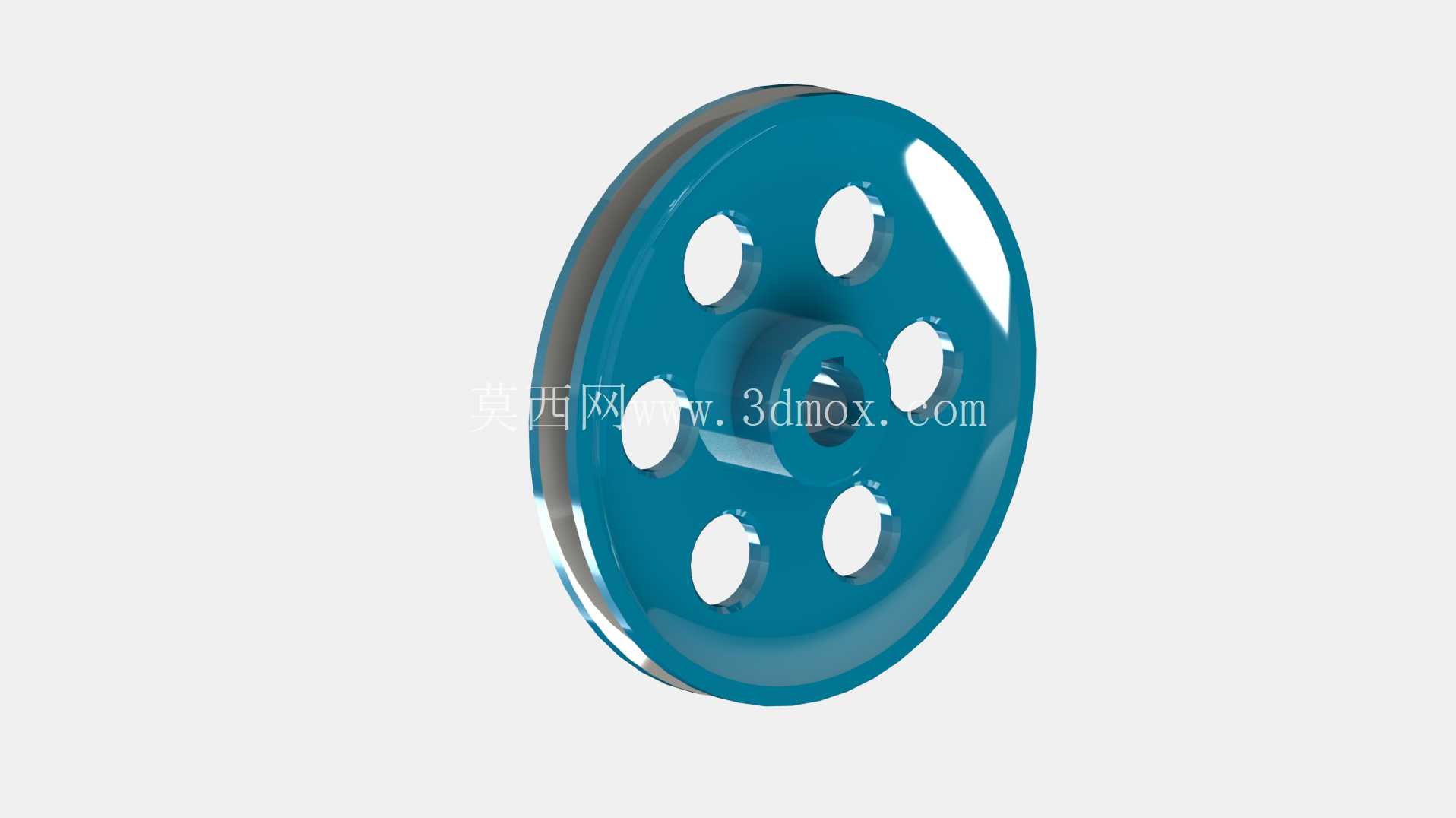

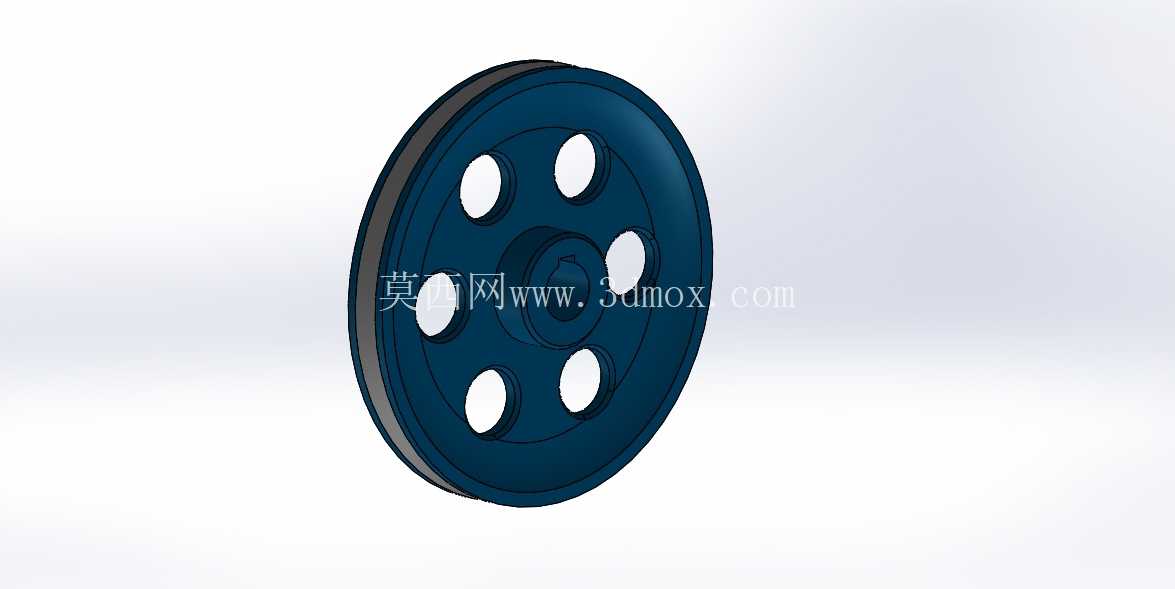

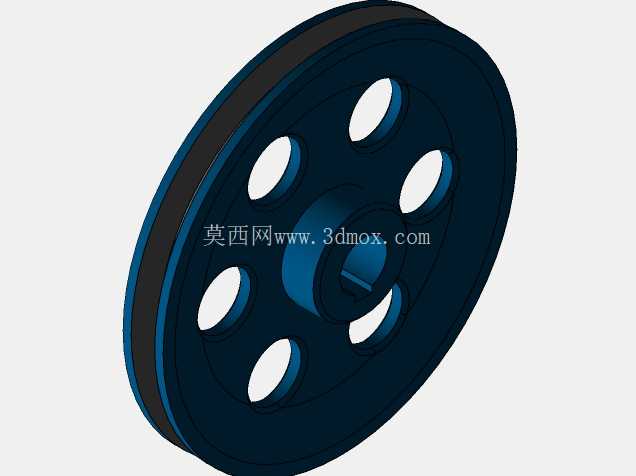

　　在起重吊装、线缆牵引、带传动输送等工业场景中，滑轮是承担载荷传递、运动方向转换的核心受力构件，其结构合理性直接影响整套传动系统的运行稳定性与服役寿命。这款滑轮采用辐板式带均布减重孔的结构设计，区别于传统实心辐板滑轮，在保证轮体整体结构强度的前提下，通过六处沿圆周均匀分布的椭圆型通孔去除辐板区域非受力冗余材料，有效降低轮体自身转动惯量，让滑轮在高速往复转动过程中启停响应更灵敏，同时减少整套机构的无效负载，对长时间连续运行的传动系统而言，能小幅降低驱动端的能耗损耗。

　　轮缘位置设计有内凹的绳槽结构，槽型弧度经过适配性优化，可匹配对应直径的钢丝绳、尼龙牵引绳或者传动平带，绳槽侧壁做了圆弧过渡处理，避免绳索在绕入绕出过程中出现硬边切割损伤，延长绳索的实际使用寿命，同时能保证绳索在槽内运行时不会轻易出现脱槽跑偏的问题。轮毂位置设计有与传动轴配合的中心安装孔，孔位周边做了加厚凸台结构，用来承担轴孔配合面的挤压应力，避免轮体在承受径向载荷时出现轮毂开裂的问题，辐板与轮缘、轮毂的衔接位置全部采用圆角过渡，消除结构应力集中点，让载荷能从轮缘顺畅传递到轮毂位置，不会在转角位置出现应力突变引发的结构失效。

　　从安装边界来看，这款滑轮的轴向厚度控制在适配常规安装支座的尺寸范围内，中心安装孔的公差可根据实际配合需求调整为间隙配合或者过渡配合，既可以作为定滑轮固定在支座上承担导向改向功能，也可以作为动滑轮搭配负载架实现省力传动，在小型起重设备、自动化生产线的线缆牵引机构、皮带输送线的张紧轮位置都能适配。设计过程中优先考虑了受力分布的合理性，通过对轮体不同位置的壁厚差异化设计，让轮缘、辐板、轮毂三个部分的承载能力与实际受力大小匹配，不会出现局部强度过剩或者局部强度不足的问题，均布的减重孔除了减重之外，也能在户外使用场景下减少风阻，同时方便日常运维过程中观察轮体内部的磨损、裂纹情况，不需要完全拆解就能完成基础的外观检查。

　　轮体的绳槽表面粗糙度控制在合理区间，既不会因为过于粗糙加大绳索的磨损，也不会因为过于光滑导致绳索打滑，在实际装配时，只需要在中心孔内搭配对应规格的轴承或者轴套，就能将滑轮固定在安装轴上，轴向通过轴端挡圈或者锁紧螺母限位即可完成安装，不需要额外加工复杂的适配结构，对安装空间的要求较低，能适配多数紧凑布局的传动机构。在长期承受交变载荷的使用场景下，这种辐板带孔的结构相比轮辐式滑轮，整体的抗形变能力更强，不会因为单根轮辐断裂导致整个滑轮失效，运行过程中的动平衡性能更优，高速转动时的振动和噪音更小，适合对运行平稳性有一定要求的传动场景。
