转舌式柜门锁具结构三维设计

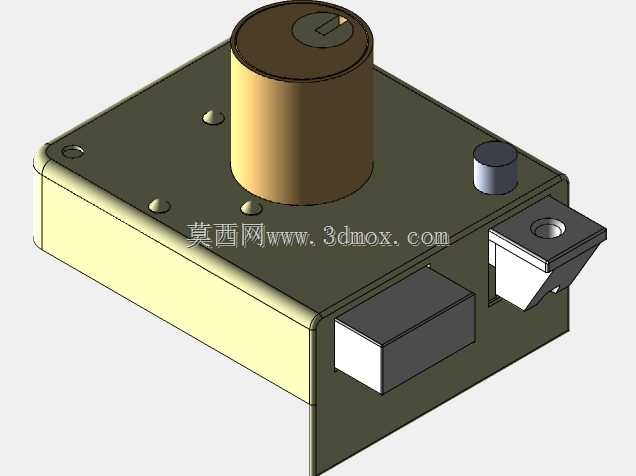

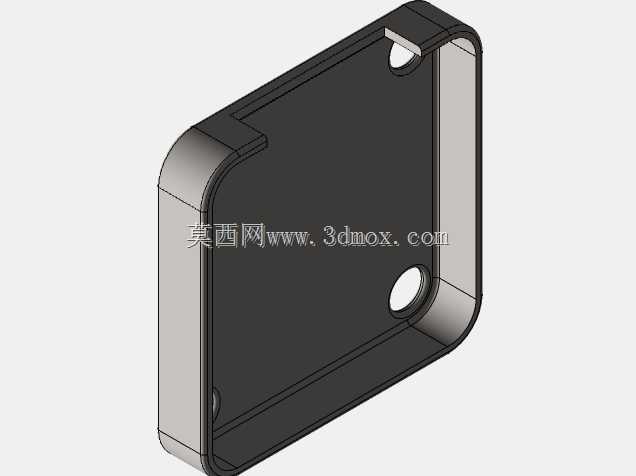

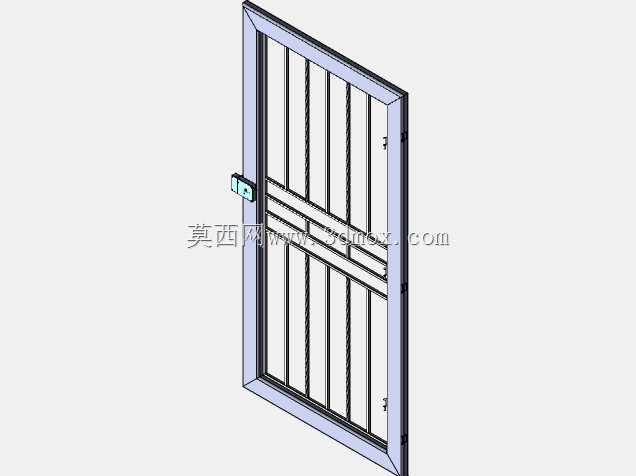

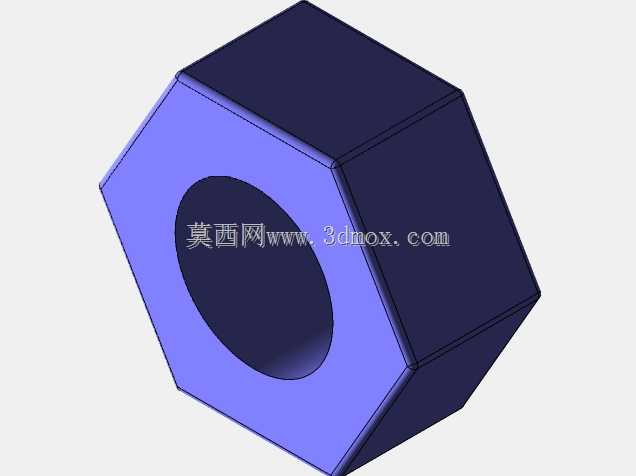

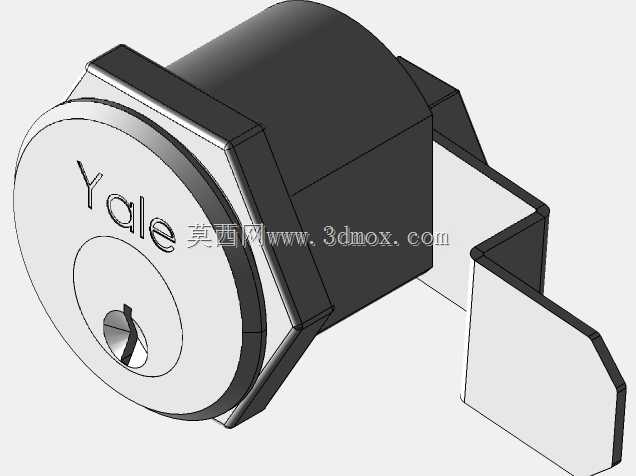

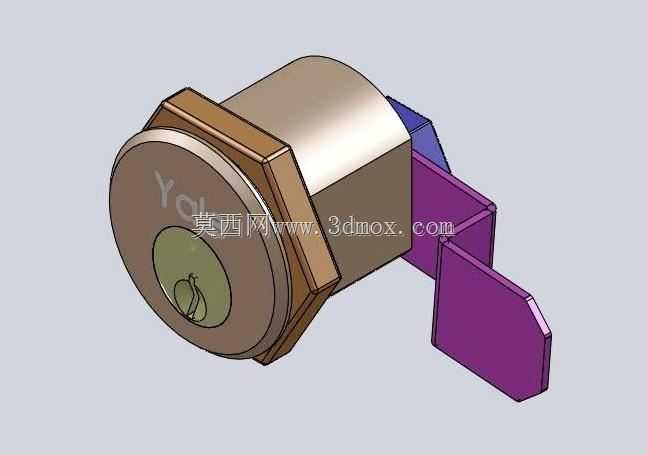

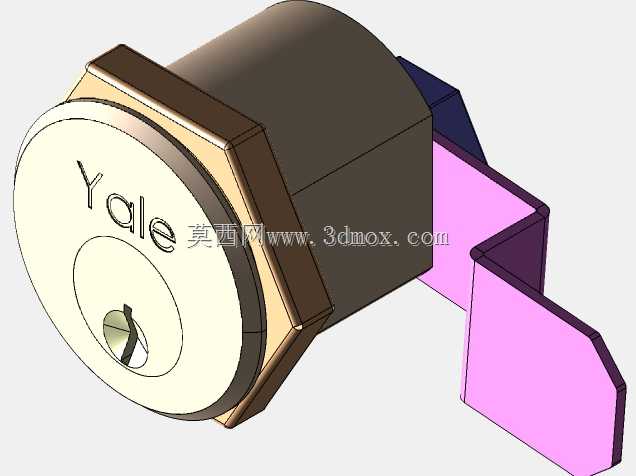

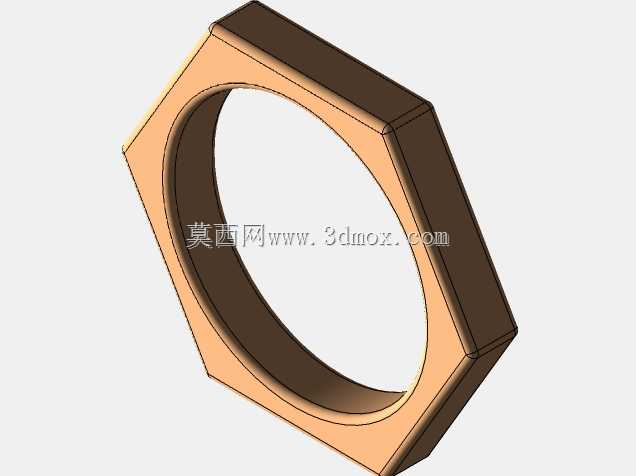

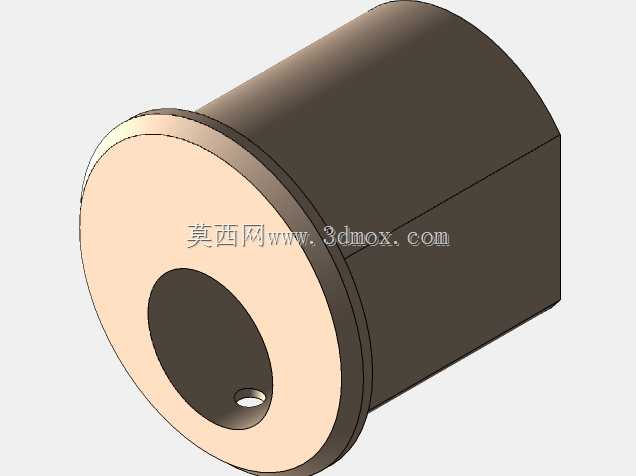

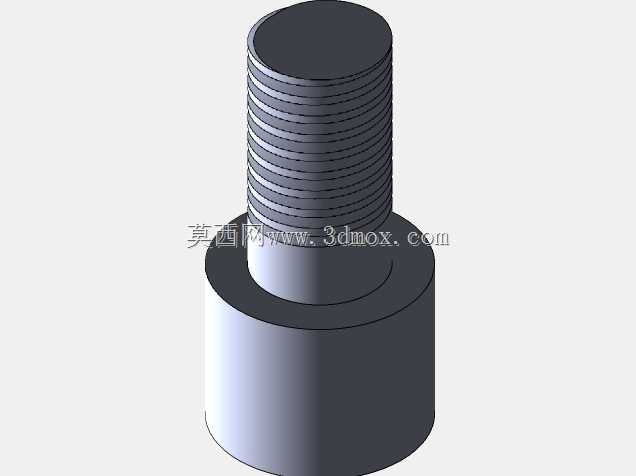

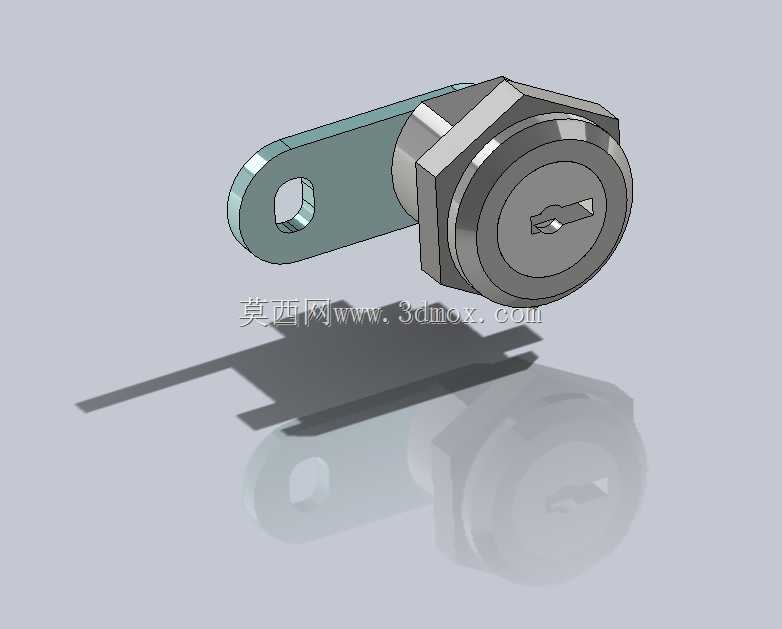

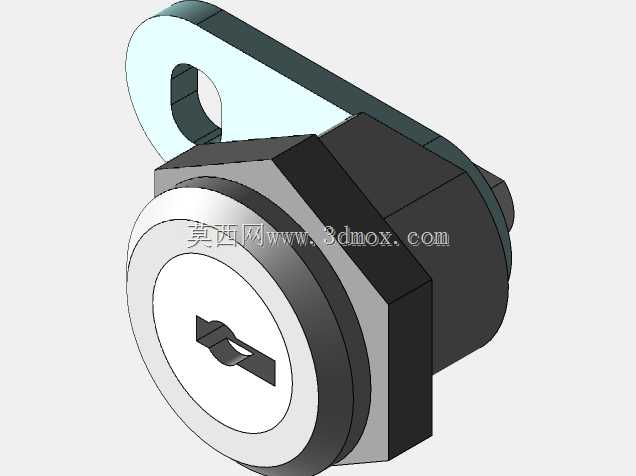

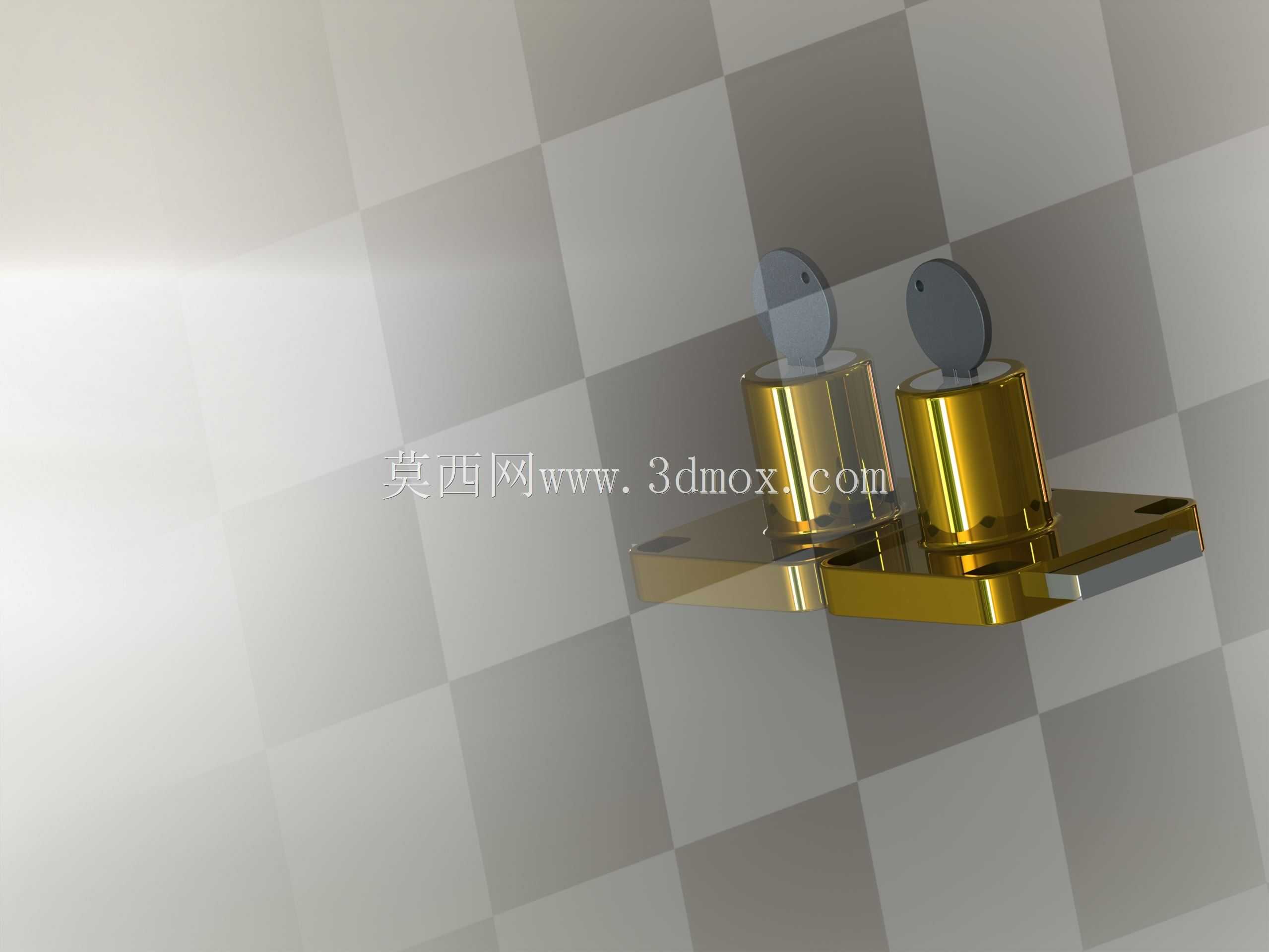

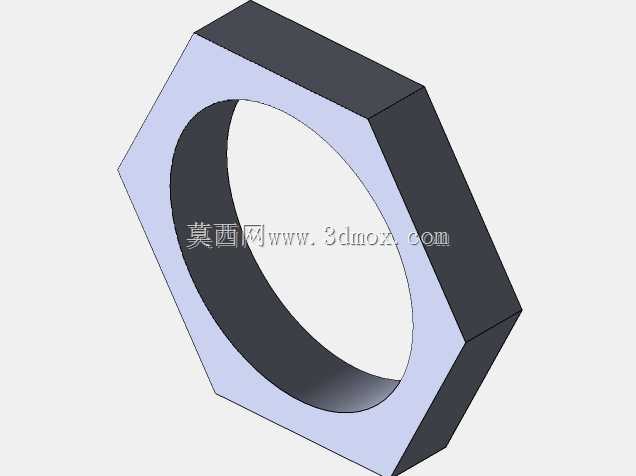

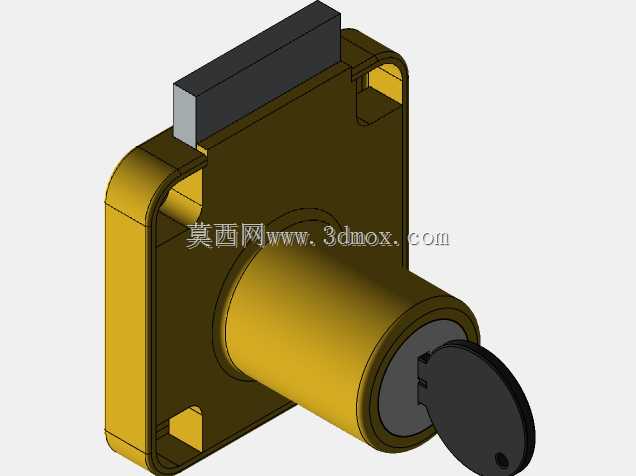

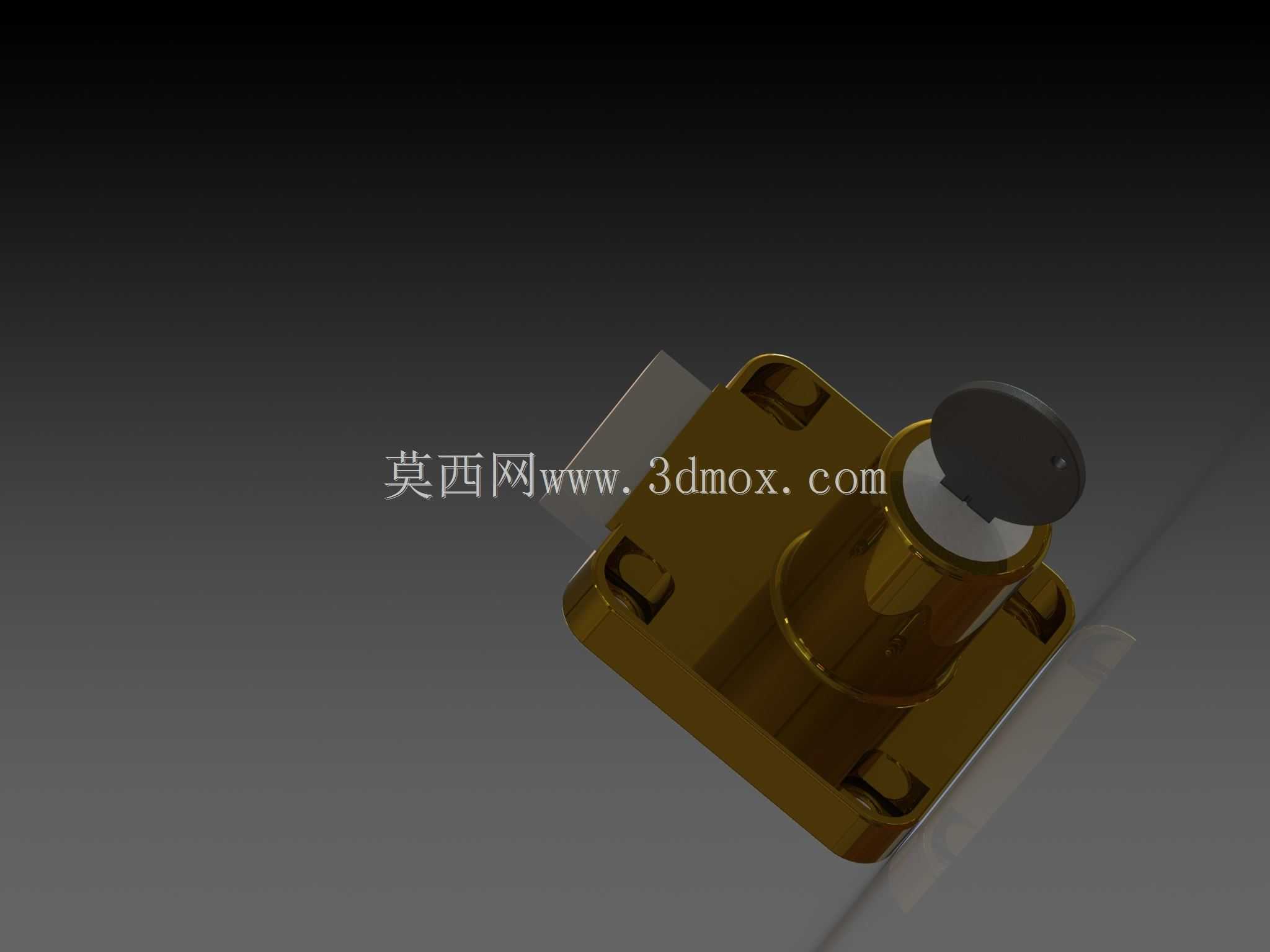

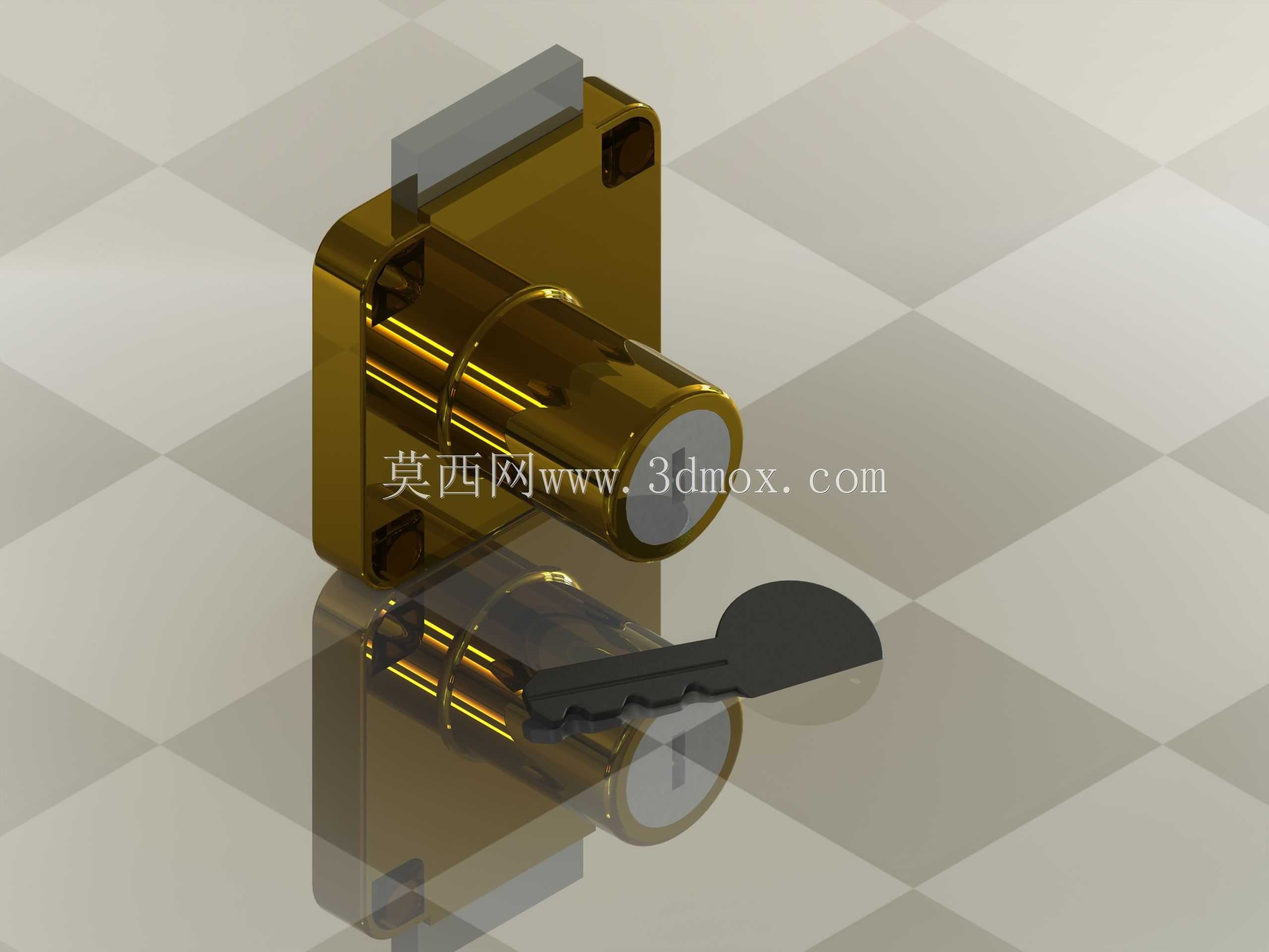

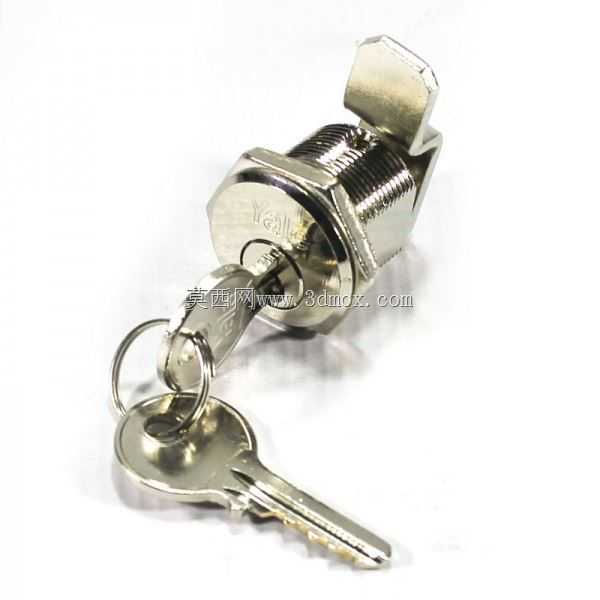

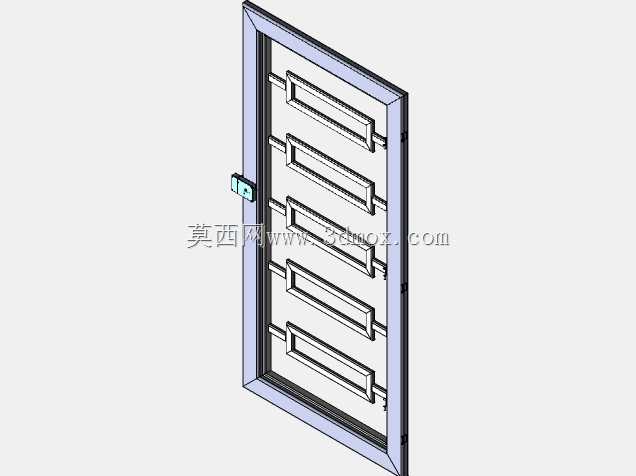

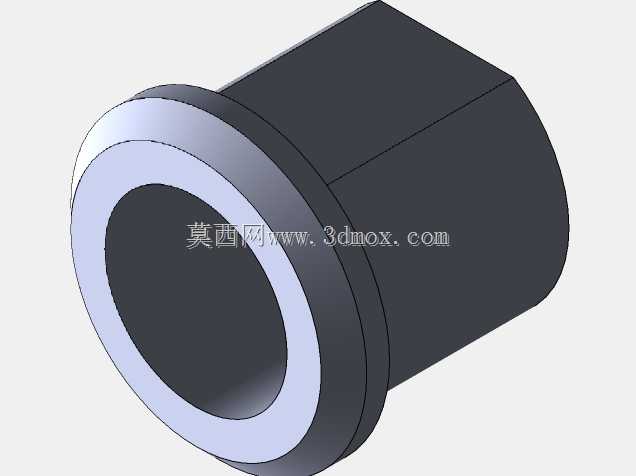

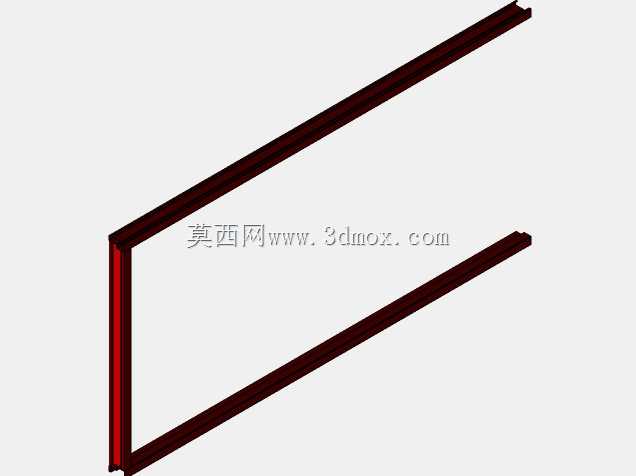

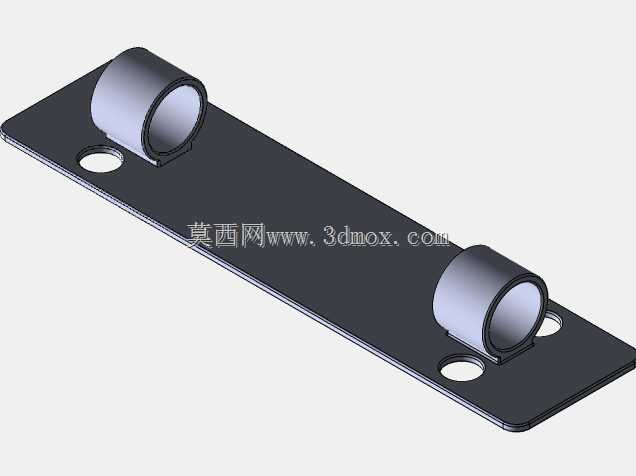

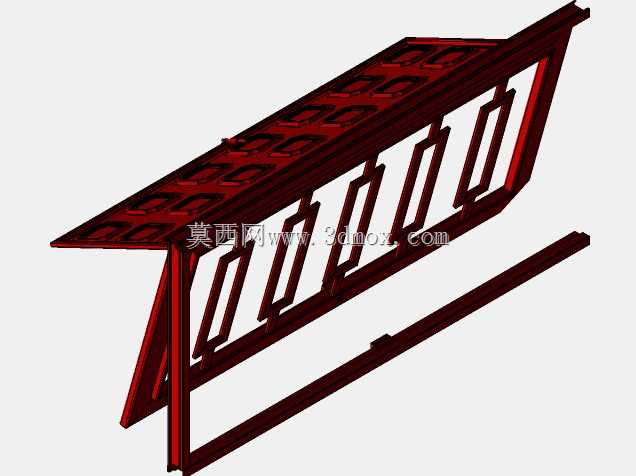

　　这款转舌式锁具的三维结构，是针对小型柜体、设备箱门、抽屉类封闭场景做的适配设计，日常在工业控制柜、办公文件柜、小型设备检修门、储物抽屉上都能见到这类锁的应用，核心作用是通过钥匙驱动锁舌转动，实现门体与柜体框架的扣合锁定，避免非授权开启，同时结构紧凑不会占用过多柜体内部安装空间。从结构设计逻辑来看，整个锁体采用同轴式布局，锁芯外壳带外螺纹结构，搭配锁紧螺母可以适配不同厚度的门板安装，安装时只需要在门板上开出对应直径的安装圆孔，将锁体从门板外侧穿入，内侧用螺母锁紧固定即可，不需要额外做复杂的沉台或者异形开孔，对门板加工精度的容忍度较高，现场安装的适配性很强。

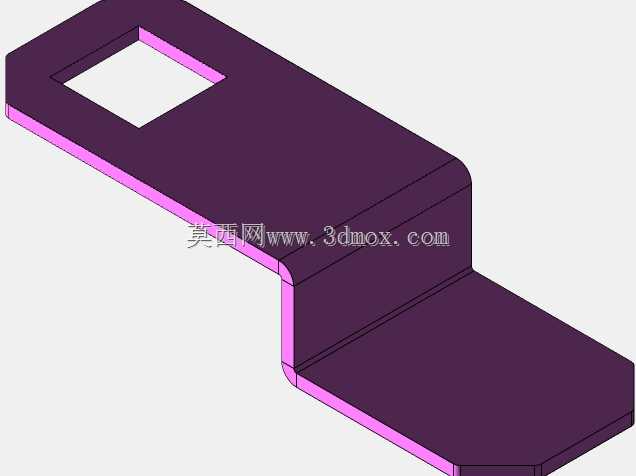

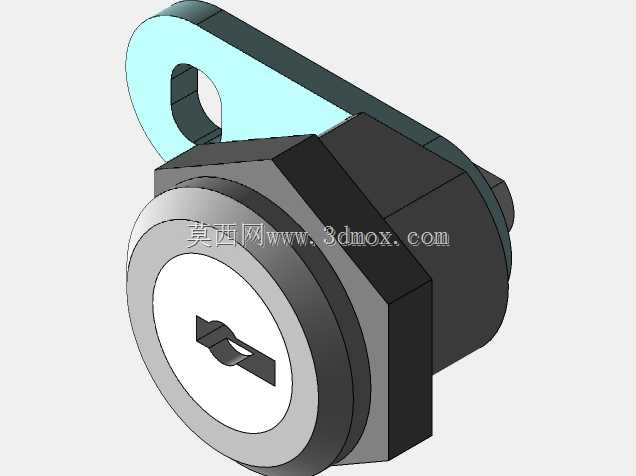

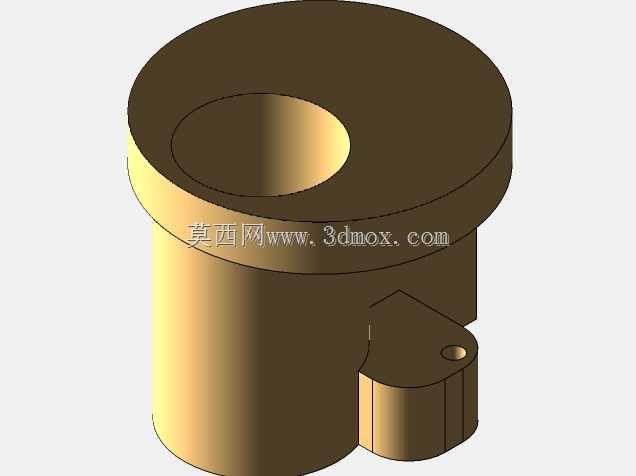

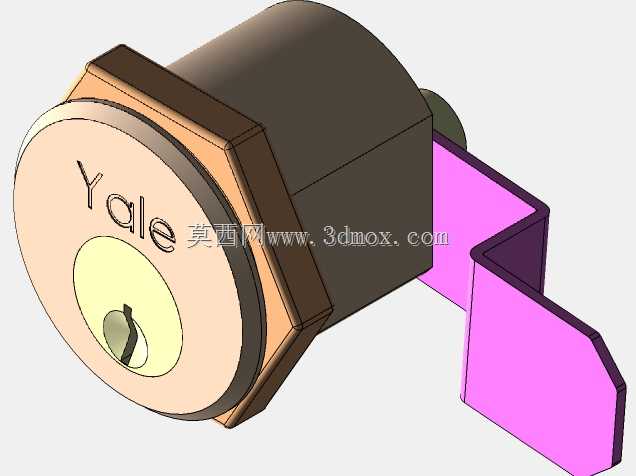

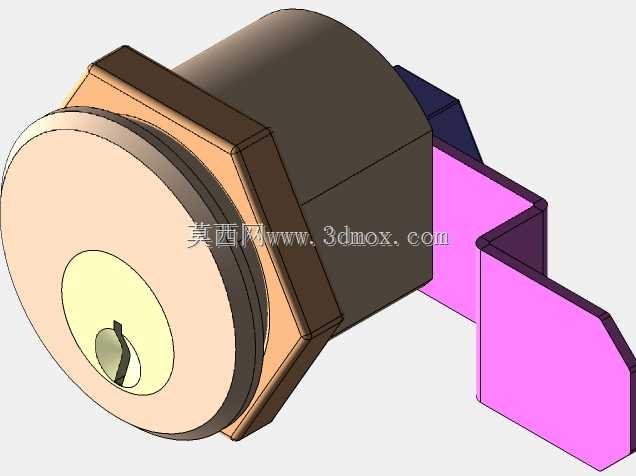

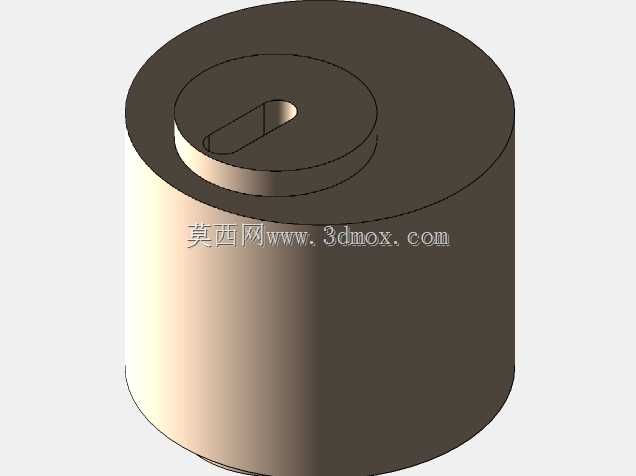

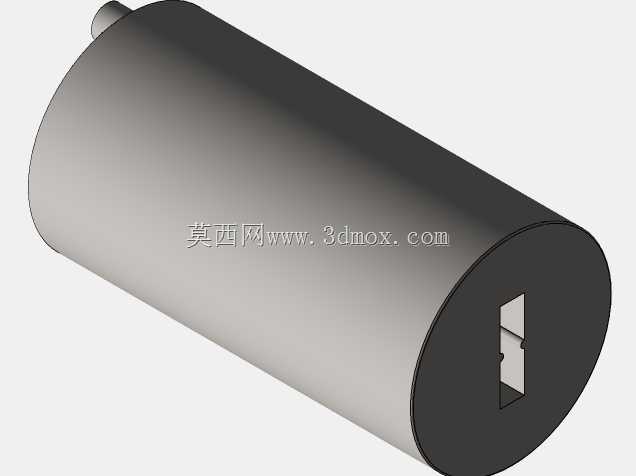

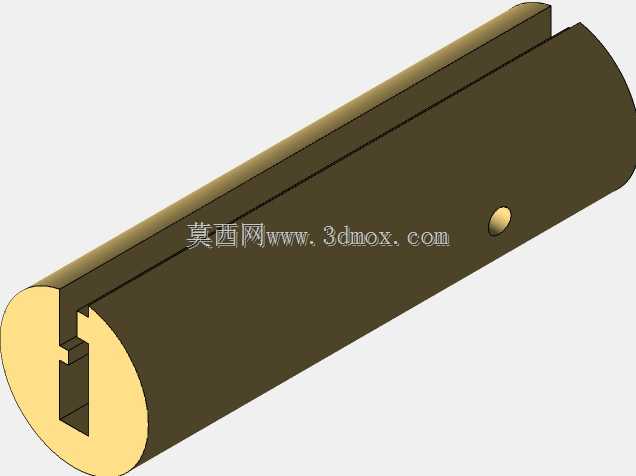

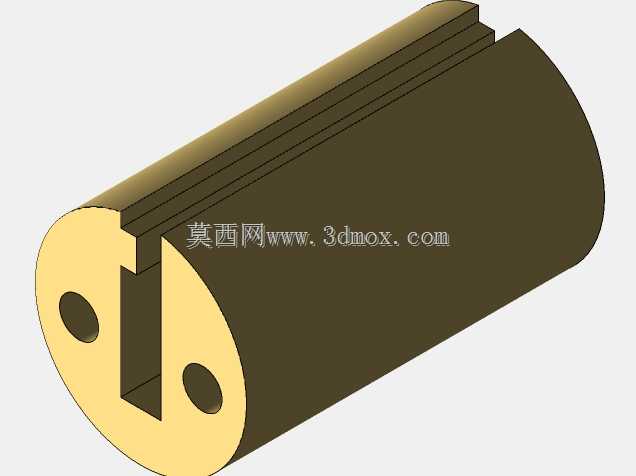

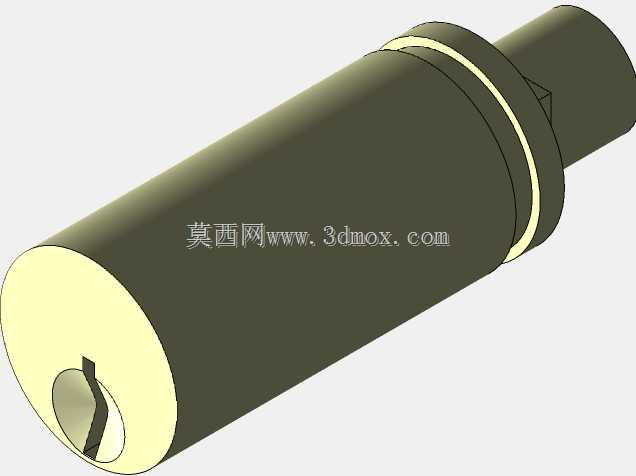

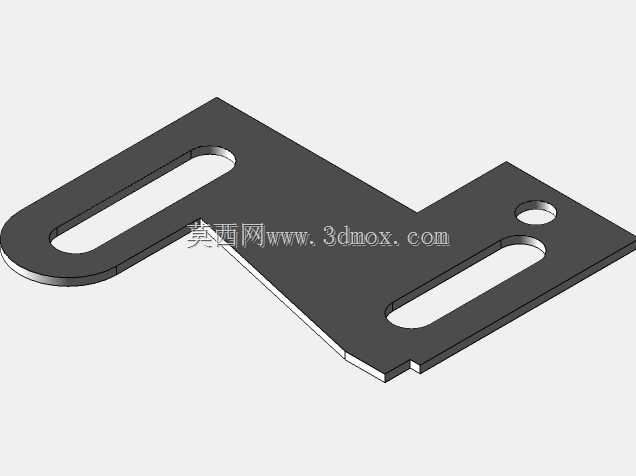

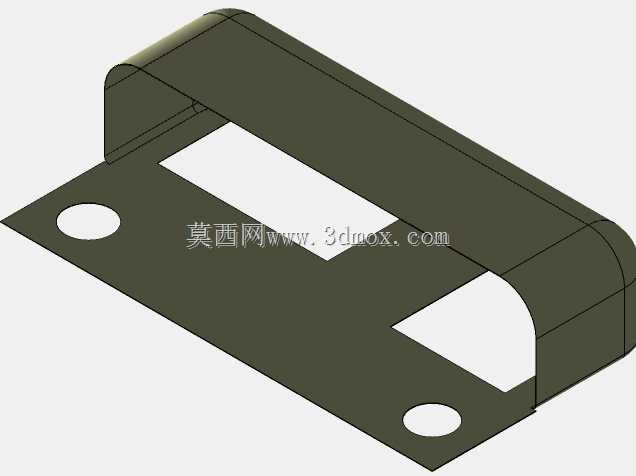

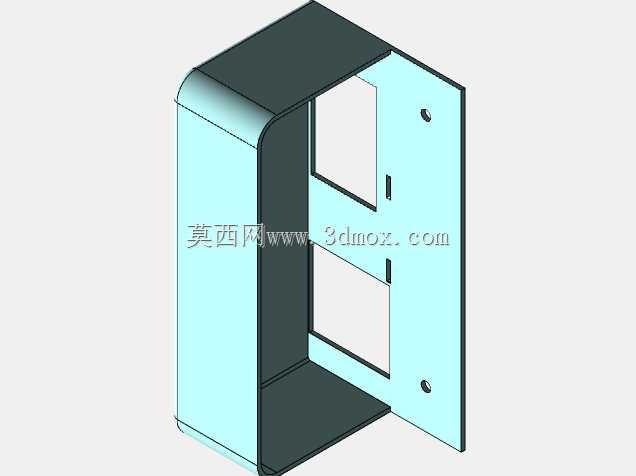

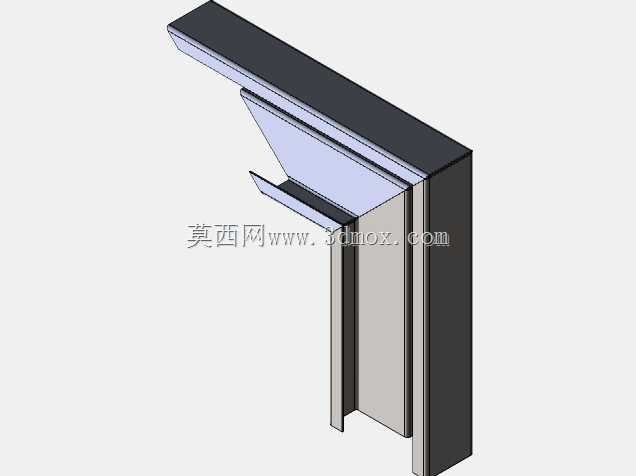

　　锁芯部分采用弹子锁芯结构，配套的两把钥匙通过弹子卡位实现锁芯的转动解锁，只有匹配齿形的钥匙插入后，才能带动锁芯尾部的转舌转动，转舌在解锁状态下与锁体轴线平行，不会干涉门体的开合转动，转动90度到锁定位置时，转舌会卡入门框内侧的卡位边，实现门体的轴向限位，阻止门向外开启。设计过程中重点考虑了锁体的安装边界，锁体穿入门板的主体直径控制在常用柜锁的通用尺寸区间，螺纹段长度预留了足够的调节余量，可以适配1mm到5mm厚度范围的钢板、木板或者塑料门板，锁体尾部伸出螺母后的长度做了严格控制，避免锁体过长突出到柜体内部，干涉柜内放置的元器件或者储物空间。

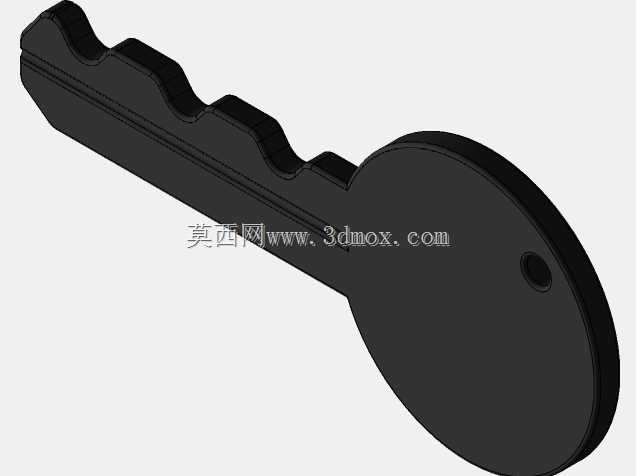

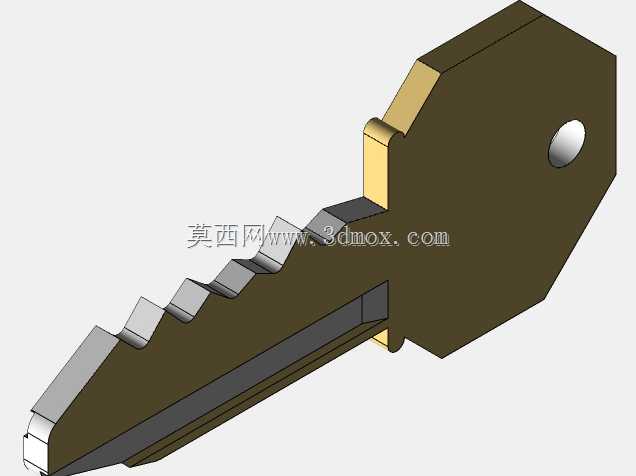

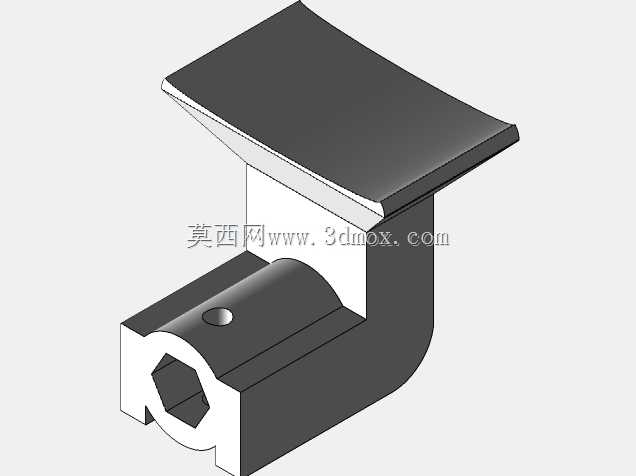

　　锁舌的转动行程做了限位设计，锁芯转动到90度位置时会被内部卡位结构挡住，不会出现过转导致锁舌无法有效卡位的问题，同时锁舌的伸出长度经过反复校核，既保证锁定时与门框的搭接量足够，不会因为轻微外力震动就脱开解锁，又不会因为伸出过长导致门体关闭时锁舌与门框发生剐蹭。钥匙部分采用常规的扁平钥匙结构，钥匙环的设置方便使用者串接多把钥匙，钥匙插入锁芯后与锁芯端面基本齐平，不会突出过多造成磕碰。从材质选型的适配性来看，锁体外壳、锁芯、转舌都采用金属材质设计，表面做镀镍处理，既保证结构强度，能承受一定的外力撬动，又具备基础的防锈能力，适合在普通室内环境下长期使用，不会因为潮湿空气出现表面锈蚀卡滞的问题。

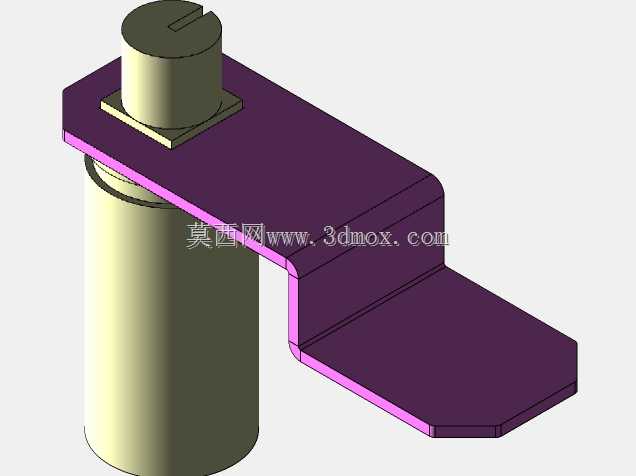

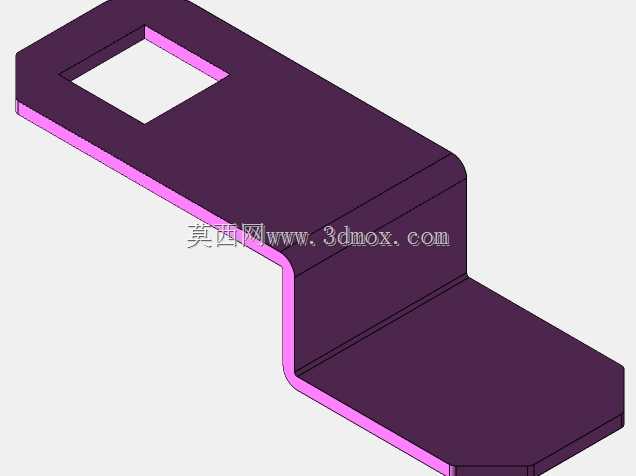

　　在建模过程中，所有配合面都做了公差预留，锁芯与外壳之间的转动配合间隙控制在合理范围，既保证转动顺畅没有卡滞感，又不会因为间隙过大出现晃动松旷的问题，弹子孔的位置与钥匙齿形做了对应匹配，完全还原真实锁具的解锁逻辑，转舌与锁芯尾部的连接采用扁位卡位，转动时不会出现相对打滑，保证扭矩可以有效传递到转舌上。这类锁具因为结构简单、安装便捷、成本可控，在民用家具、工业设备、公共设施的小型门体上应用极广，建模时还原了所有细节结构，包括锁芯外壳的滚花段、锁紧螺母的螺纹、钥匙的齿形轮廓、转舌的弯折角度，不管是做柜体整体装配的配套选型参考，还是做锁具结构的原理演示，都可以直接调用，不需要再做额外的结构调整。
