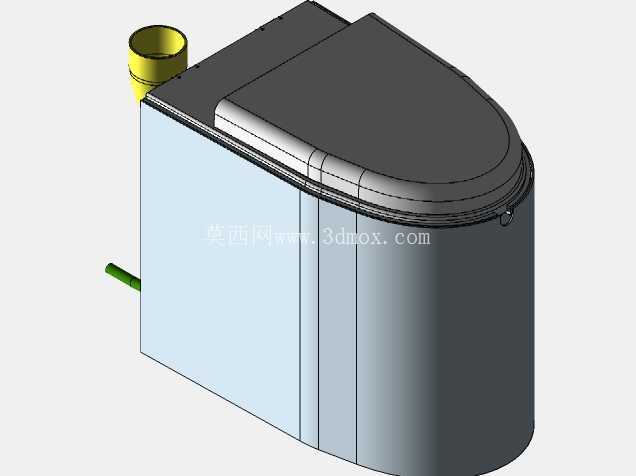

带木质包覆外壳的玻璃纤维坐便器结构

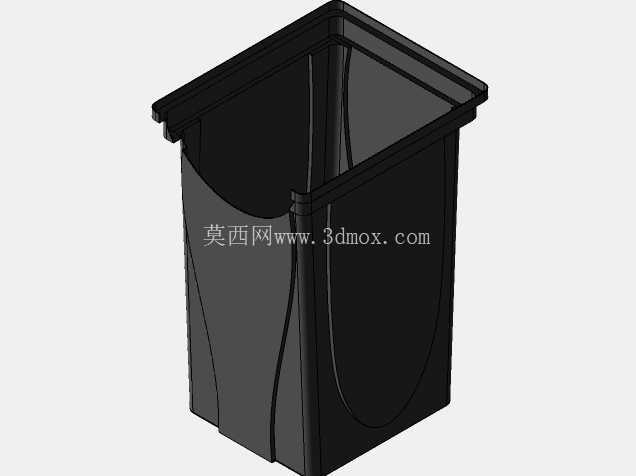

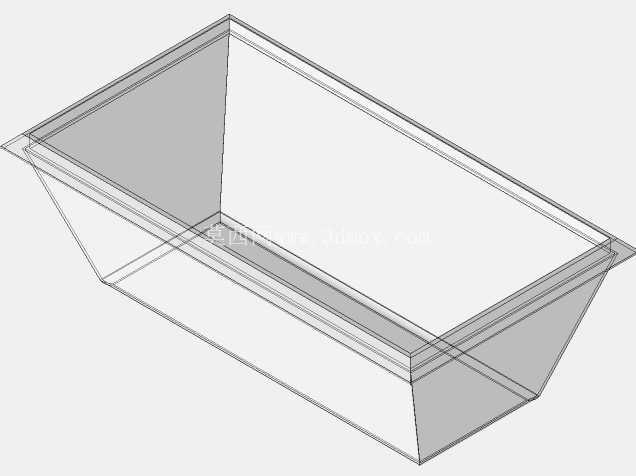

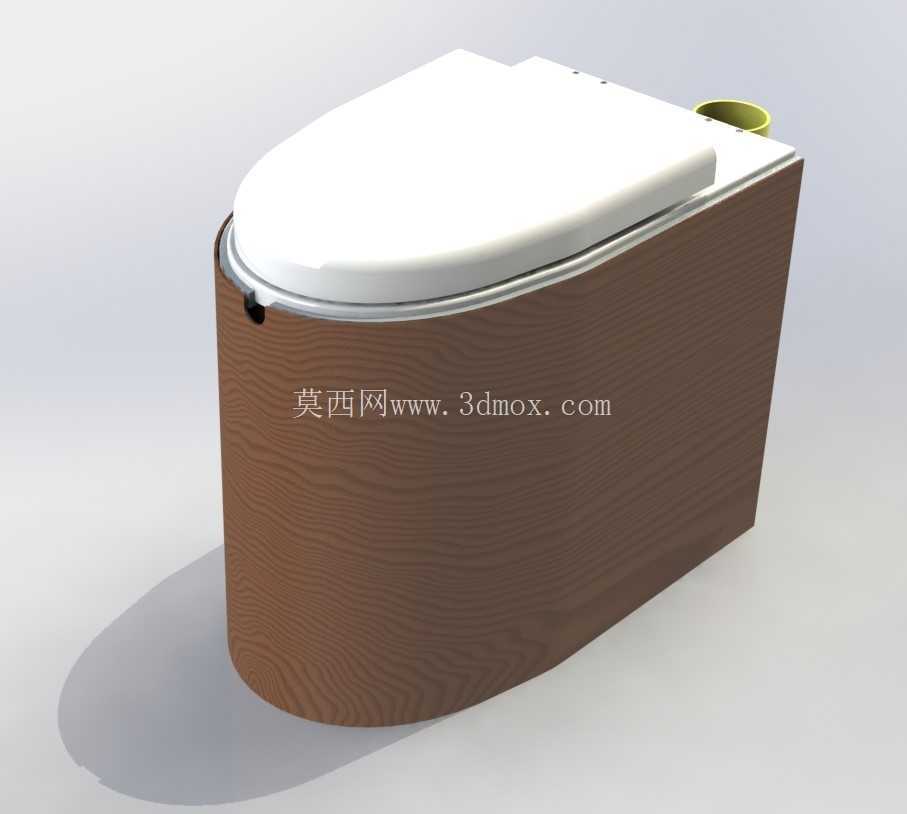

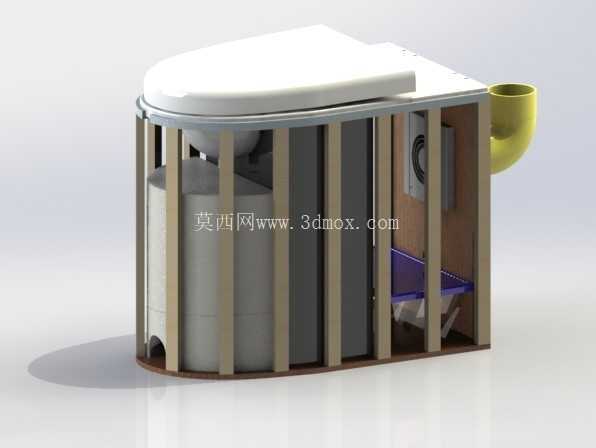

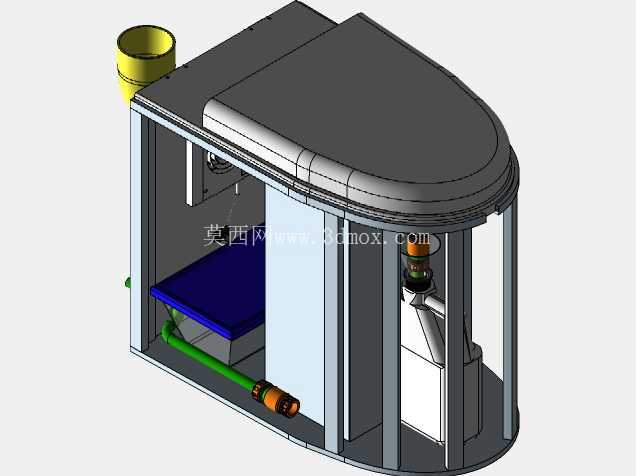

　　这款坐便器结构的三维建模，首先从实际安装场景的边界约束出发做的整体布局，日常家用或者小型临时旅居空间的卫浴安装场景里，常见的陶瓷坐便器重量大、安装搬运难度高，且磕碰易碎裂，这款结构针对性做了材质与结构的优化。主体承载部分采用玻璃纤维材质做内芯腔体，相比传统陶瓷材质，玻璃纤维的抗冲击性能更强，整体重量能降低40%左右，搬运和现场安装的时候不需要额外的重型吊装辅助，两名安装人员即可完成就位作业，适配老旧小区改造、临时装配式卫浴空间、旅居舱内部卫浴模块这类对安装重量、结构抗损性有较高要求的场景。

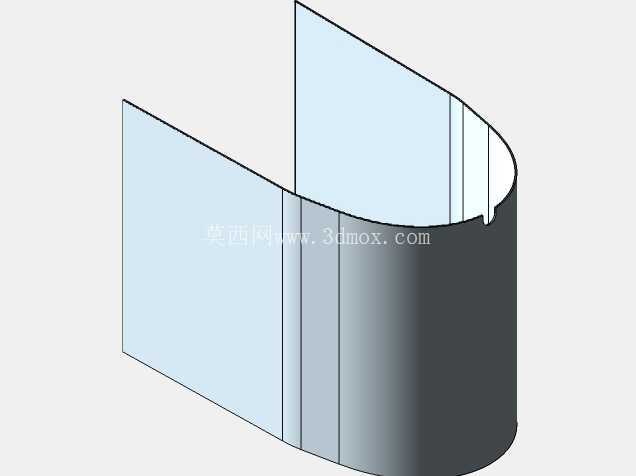

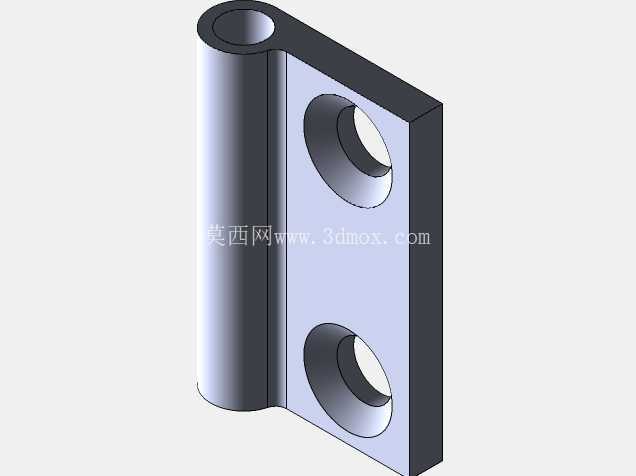

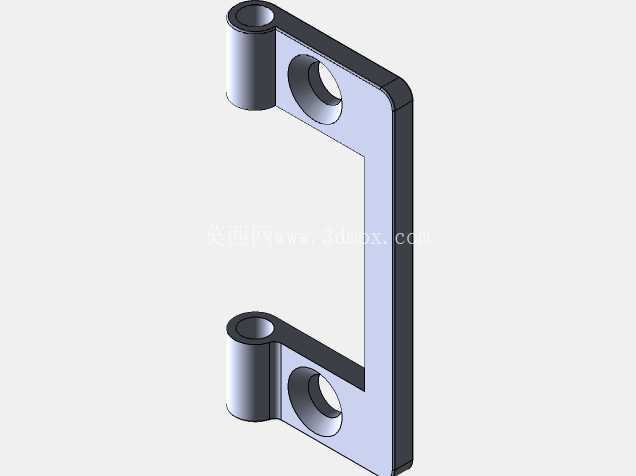

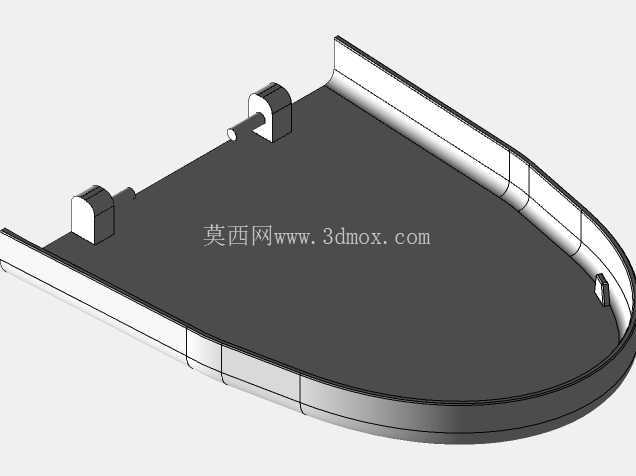

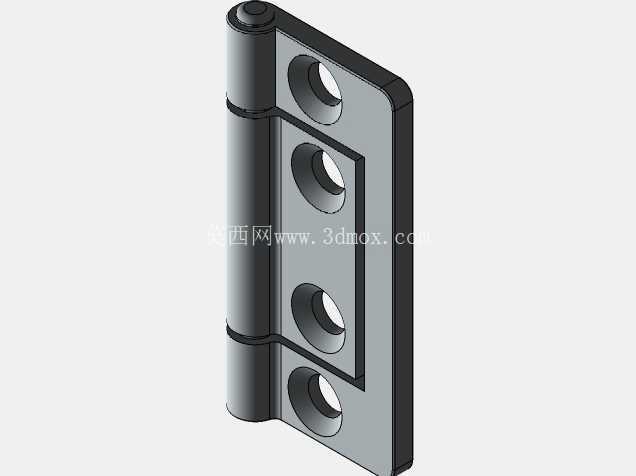

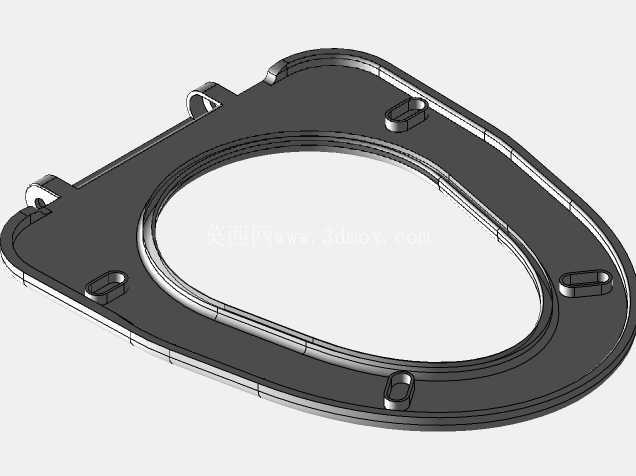

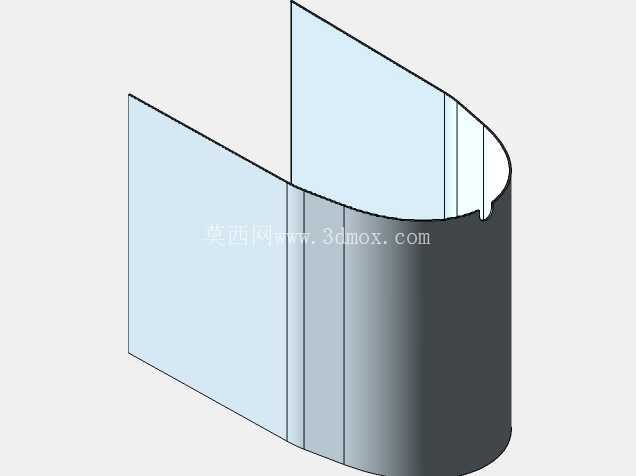

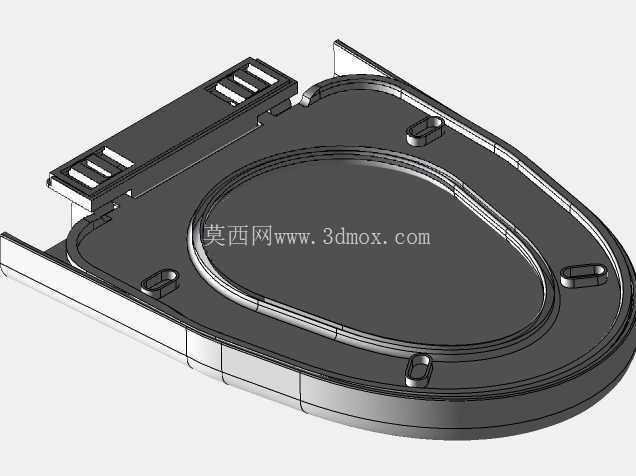

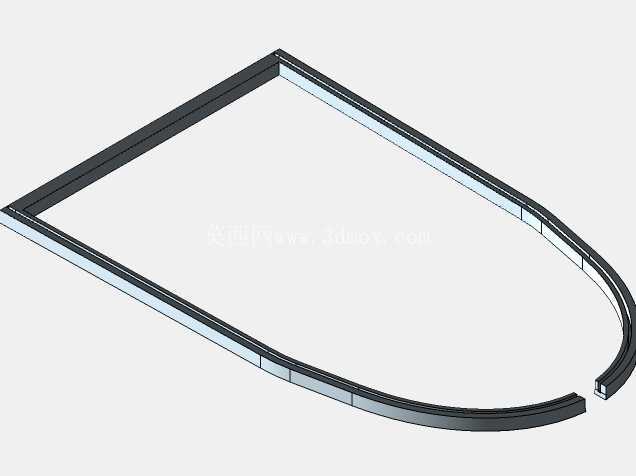

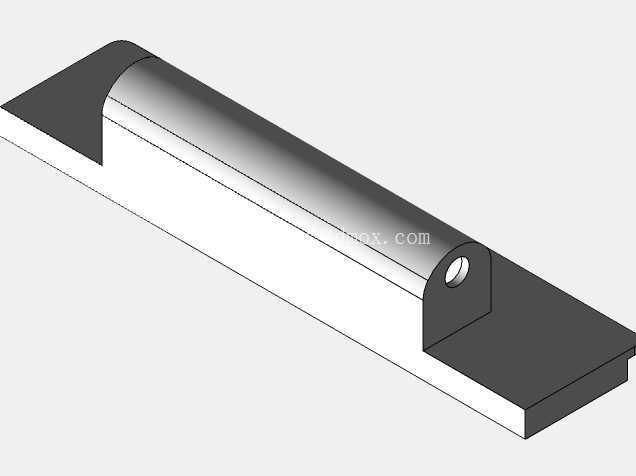

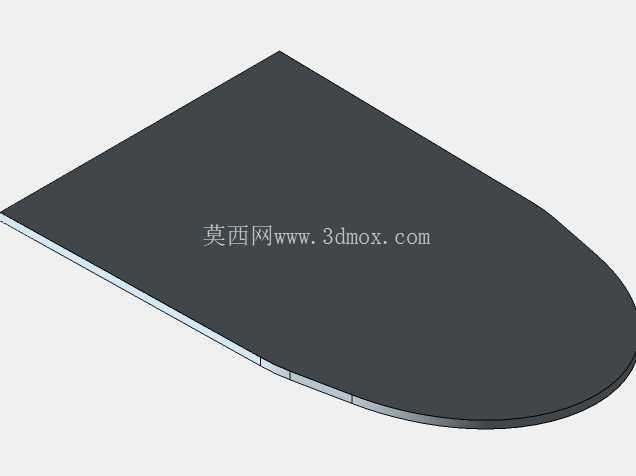

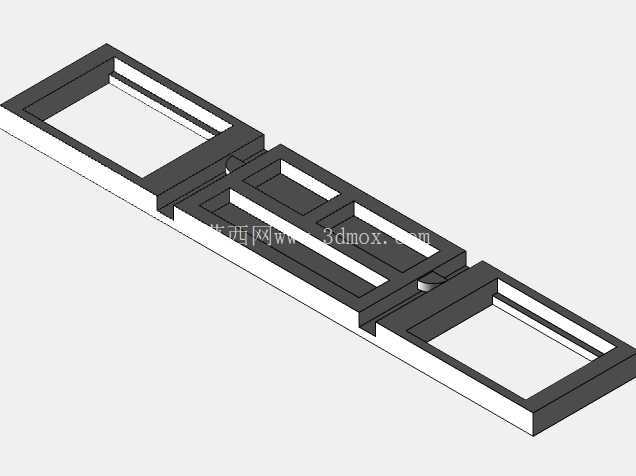

　　支撑结构部分采用实木材质做外部包覆支撑，外层做三重饰面处理，既可以隔绝内部腔体的潮气渗透到木质基材里，避免长期使用出现木材发胀、霉变的问题，也能让外观和室内木质装修风格更好融合，不需要额外做卫浴柜的包覆遮挡，减少现场装修的施工工序。坐圈和上盖采用铰接结构连接在腔体顶部的金属安装边框上，金属边框采用嵌入式安装和玻璃纤维内芯做密封连接，衔接处打密封胶的槽位在建模时已经预留了2mm的安装间隙，避免后期使用出现渗水漏到外层木质支撑的问题。上盖的开合角度做了限位设计，最大开启角度可以达到110度，日常使用掀开后不会碰到后方的墙面，安装时后方预留的安装间隙只需要80mm即可满足开合需求，相比传统坐便器需要预留120mm以上的后方间隙，能节省不少卫浴空间的占用。

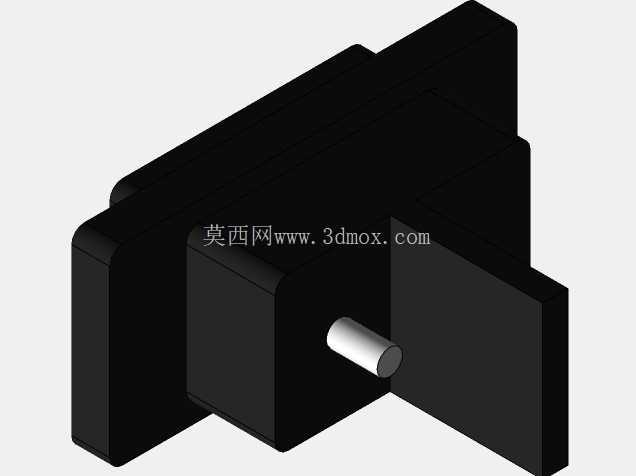

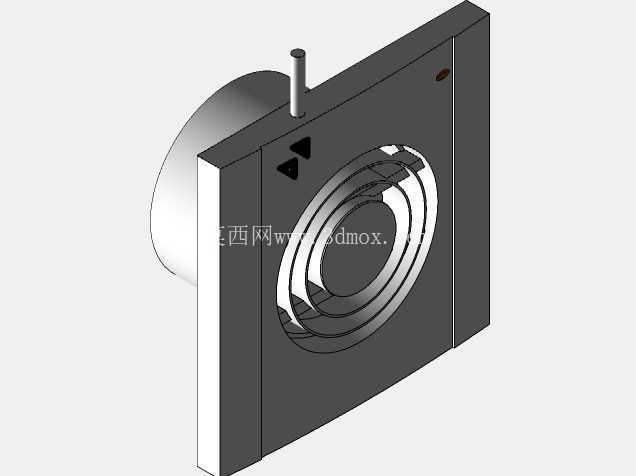

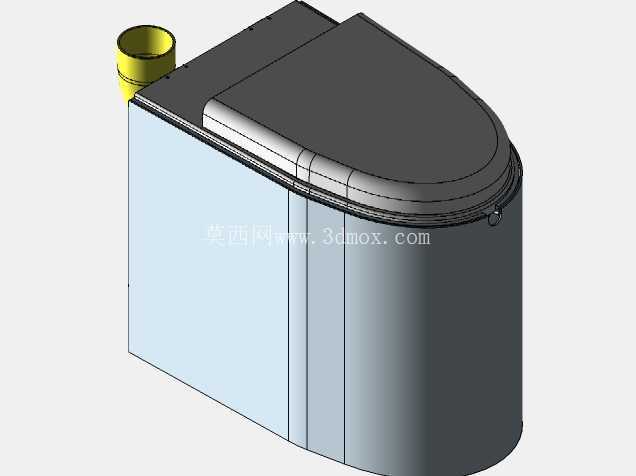

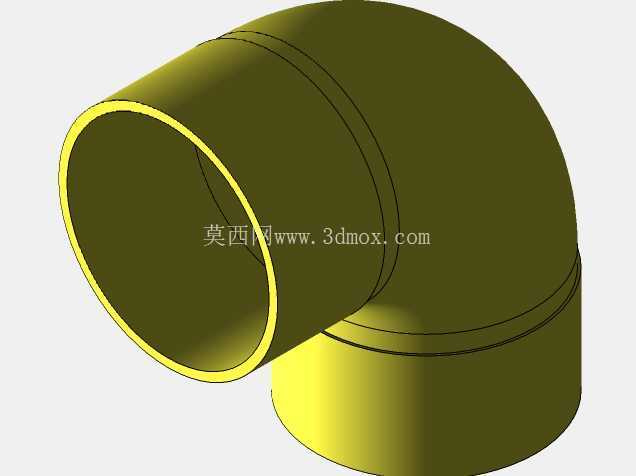

　　侧边设置的侧向排污接口采用黄铜管材质做过渡连接，接口的管径匹配常规的110mm排污管道，安装时可以直接和墙面的横向排污管对接，不需要额外做地面抬高的布管处理，这一点对于同层排水的户型来说适配性非常好，不用破坏地面结构就能完成安装。结构内部集成了除臭抽气模块，抽气的进气口设置在腔体内部的水封上方位置，使用时可以直接将腔体内部的异味通过侧边的排气通道排到排污管道内，不需要额外在墙面设置排气孔接排风管道，减少卫浴间的墙面开孔作业。

　　从外形尺寸的边界来看，整体长度控制在480mm，宽度360mm，整体高度400mm，坐面高度距离地面420mm，符合人体工程学的坐姿高度要求，长时间使用不会出现腿部发麻的问题。木质支撑的底部做了四个可调脚的安装位，可调脚的调节行程有15mm，安装时可以根据地面的实际平整度做微调，保证整个坐便器的水平度，避免出现排污不畅、坐圈晃动的问题。建模过程中对各个部件的装配间隙做了严格的公差预留，铰接位置的转动间隙控制在0.3mm，既保证开合顺畅不会出现卡滞，也不会因为间隙过大出现使用时的晃动异响。玻璃纤维内芯的壁厚做了8mm的等壁厚设计，既保证整体的结构强度，成年人站在上面也不会出现变形开裂，也不会因为壁厚过大增加不必要的重量和材料成本。金属边框和玻璃纤维内芯的连接采用嵌入式卡扣加密封胶的双重固定结构，相比单纯的胶粘连接，长期使用不会出现边框脱落的问题，使用寿命能提升至少30%。三重饰面的木质包覆层和内部支撑骨架之间做了防潮隔离层，隔离层采用0.5mm的防水膜做全包裹，哪怕表层饰面出现轻微的磕碰破损，潮气也不会渗透到内部的木质基材里，从结构上避免了木材受潮变形的隐患。除臭模块的供电线路走的是木质支撑内部的预留走线槽，线槽位置做了圆角处理，避免穿线时刮破线材绝缘层，安装时只需要在侧边预留电源接线位即可，不需要明走电线影响外观整洁度。
