家用锁芯自动化排片组装工位设备

　　在家用锁具的批量生产链路里，锁芯内部弹子排片的组装精度直接决定锁具的互开率与使用寿命，传统人工排片组装不仅需要操作人员逐一对齐弹子、弹簧与锁芯孔位，长时间重复作业下的疲劳会直接导致错装、漏装问题，后续返修排查的成本往往会占到整线生产成本的15%以上，这款转盘式排片组装设备正是针对这一工序痛点开发的专用工位结构。从实际产线布局的角度看，该设备采用立式基座承载的结构设计，底部厚重的安装底座采用整块钢板铣削加工而成，安装时可直接通过地脚螺栓固定在流水线线体旁侧，不需要额外搭建加高工作台，整体安装边界控制在长650mm、宽420mm、高780mm的范围内，不会占用过多产线横向空间，适配多数中小型锁具加工厂的现有流水线布局，不需要对原有产线做大规模改造即可对接。设备的核心作业逻辑采用多工位转盘式布局，每个工位都设置了独立的锁芯定位夹具与上料接口，作业时转盘按照固定节拍转动，不同工位可同步完成锁芯上料、排片推送、弹子压装、预装检测的不同工序，单个工位的作业CT时间固定在3.2秒，不会因为某一工位的上料延迟影响整线节拍，操作人员只需要在对应上料工位补充排片、弹子等物料即可，不需要逐件对位装配，单台设备可替代3名熟练装配工人的手工作业量。

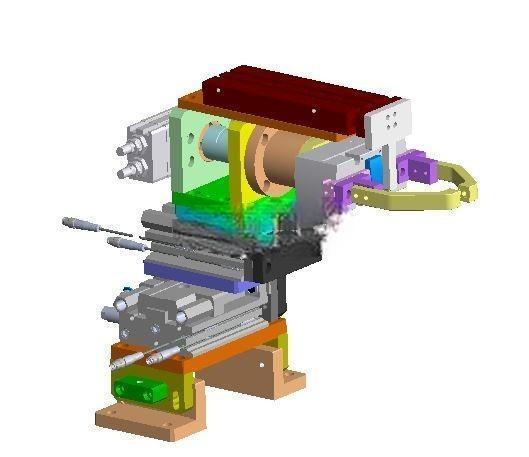

　　从结构设计细节来看，设备的排片推送机构采用直线导轨导向的滑台结构，紫色的安装板上集成了三组独立的推料气缸，可根据不同型号锁芯的排片排列顺序，单独控制每一路推料杆的进给行程，适配不同弹子数量的锁芯装配需求；滑台侧方的透明防护挡板采用亚克力材质，既可以观察内部推料动作是否顺畅，也能避免装配过程中弹子、弹簧飞溅造成的安全隐患；设备右侧的绿色集成模块是排片的储料与分料结构，内部设置了叠层式储料槽，排片依靠重力自动滑落到分料口，分料气缸每次动作只送出单枚排片到推料位，从结构上避免叠料、卡料的问题。

　　考虑到锁芯零件尺寸小、装配精度要求高的特点，所有与零件接触的推料头、定位块都采用了淬火处理的Cr12MoV材质，表面硬度达到HRC58-62，长期往复作业不会出现磨损变形，保证排片推送的位置精度控制在±0.02mm以内，不会因为推料位置偏差导致排片卡滞在锁芯孔内。设备的驱动全部采用标准气动元件，气路接口统一布置在基座后侧，安装时只需要接入0.5-0.7MPa的压缩空气即可运行，不需要额外配置液压站或者复杂的伺服驱动系统，日常维护只需要定期给导轨、气缸添加润滑脂，清理分料结构内的金属碎屑即可，维护门槛较低，适合加工厂的一线操作人员自行完成日常保养。

　　在实际产线适配过程中，该工位可以直接对接锁芯自动上料机构与后续的锁芯铆压、检测工位，转盘的转动节拍可以根据整线的生产速度灵活调整，当生产不同规格的锁芯产品时，只需要更换对应尺寸的定位夹具与推料头，调整气缸的进给行程参数即可快速换型，换型时间控制在15分钟以内，适配多品种小批量的锁具生产需求。不同于大型的一体式锁芯装配线，这款分体式的排片组装工位可以根据工厂的实际产能需求灵活配置，产能需求较低时可以单台独立作业，人工完成上下料；产能需求较高时可以多台串联，对接自动上下料机械手组成全自动装配线，设备的扩展性较强，不会因为后续产能升级造成设备闲置浪费。从三维建模的角度来看，该模型完整还原了设备的所有结构细节，包括气缸的安装位置、导轨的固定方式、夹具的定位结构、气路的走线空间，结构设计人员可以直接参考该模型的布局，调整对应尺寸来适配自身的产品规格，不需要从零开始构思整体结构，能够大幅缩短专用装配设备的开发周期。
