立式带侧装法兰基座机械连接支座

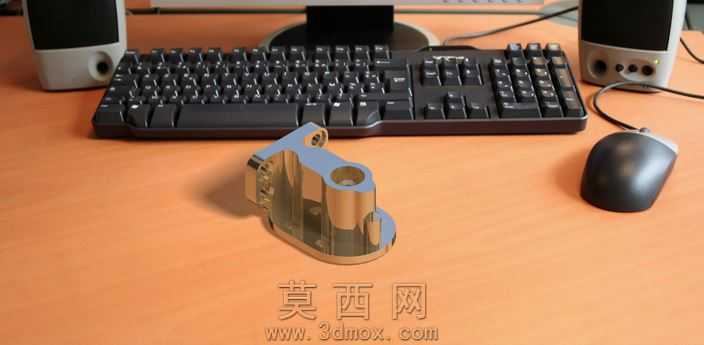

该机械连接支座采用三维参数化建模方式完成整体设计，建模过程中优先保证各结构尺寸的配合精度，先以底部圆形安装法兰为基准绘制草图，拉伸形成带沉头安装孔的底座结构，底座上均匀分布的三个沉孔可实现与安装面的稳固贴合，避免螺栓突出影响装配平整度。主体支撑段采用变径曲面过渡设计，既保证了上部轴孔的支撑强度，又通过曲面优化减少了不必要的材料冗余，降低零件整体重量。侧面延伸出的双孔安装耳板与主体采用一体化建模，两个同轴安装孔的位置公差经过严格约束，可实现与侧向连接件的精准对位，耳板与主体连接处做了圆角过渡处理，有效避免应力集中问题，提升零件长期使用的结构可靠性。上部的通孔为核心装配位，建模时严格控制孔的圆柱度与内壁粗糙度要求，孔口边缘做了微小倒角，方便配套轴类零件的装入，也能去除加工毛刺。材质设定为哑光深灰金属质感，渲染时采用柔和的工业环境光，突出零件各曲面的光影过渡，清晰展现各结构的轮廓与厚度变化，整体结构设计兼顾了安装稳定性、装配便捷性与结构强度，适用于工业设备中需要同时实现底部固定与侧向、轴向连接的支撑场景，各安装孔的位置、孔径均按照通用机械装配标准设计，可适配常规规格的紧固件与连接轴件。
