内燃机动力系统连杆结构三维设计

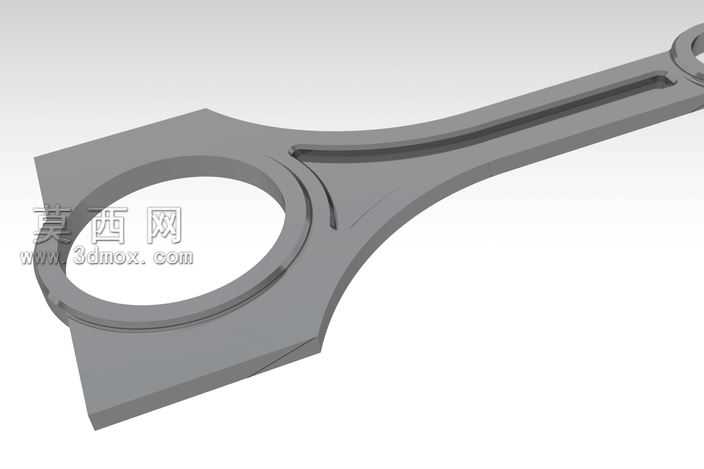

本作品为内燃机动力传递核心部件连杆的三维参数化模型，建模阶段先基于连杆实际工况下的受力特性完成结构轮廓草绘，通过拉伸、切除等基础特征构建主体毛坯形态，再针对大小端安装位、杆身过渡区域做精细化特征处理。模型严格遵循连杆实际加工的尺寸公差要求，大端环形结构用于与曲轴曲柄销配合，建模时预留了轴瓦安装的配合余量，环形内壁做了同轴度约束保证装配精度；小端结构用于连接活塞销，端面与杆身的过渡区域采用大圆角平滑过渡，避免应力集中导致的部件疲劳损坏。杆身采用工字形截面设计，在保证整体结构强度的前提下尽可能降低部件自重，减少内燃机运转过程中的往复惯性力，建模时对杆身的拔模角度、壁厚均匀性做了参数化约束，适配后续锻造或铸造加工的工艺要求。渲染阶段采用哑光金属材质模拟连杆实际的合金钢锻造质感，通过环境光遮蔽效果突出大小端环形结构、杆身加强筋的轮廓层次，模型所有装配面、受力面均做了几何连续性检查，无破面、重叠面等拓扑错误，可直接导入动力学仿真软件完成曲柄连杆机构的运动学、动力学分析，也可用于内燃机装配教学演示、零部件加工工艺规划的参考载体，整体结构完全还原量产连杆的设计逻辑，兼顾力学性能与轻量化设计要求。
