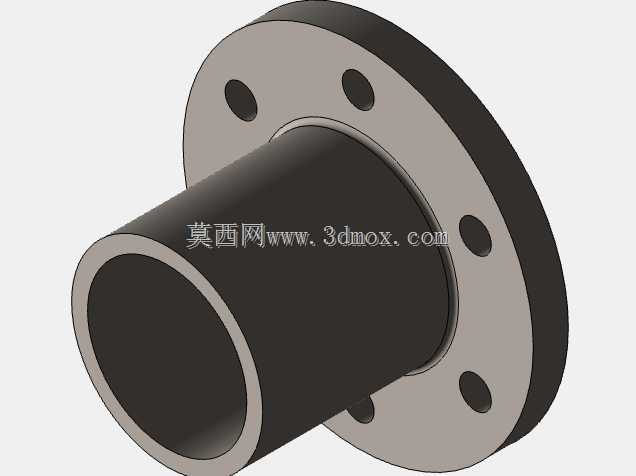

带颈凸缘法兰联轴器连接结构

　　在工业流体输送与轴系传动场景中，这类带颈法兰联轴器的应用覆盖了从化工管路对接、泵组输出端连接到中小型减速机输入轴联动的多个工况，区别于普通平焊法兰仅做管路对接的功能，该结构同时承担轴系扭矩传递与管路密封对接的双重作用，在现场安装时不需要额外加装过渡接套，能直接缩短动力端与执行端的轴向安装距离，减少设备整体的悬臂负载。从结构设计逻辑来看，带颈的锥形过渡段是整个零件的应力分散核心，普通平板法兰在承受轴向拉力与径向剪切力时，螺栓孔周边容易出现应力集中导致的法兰盘变形，而该结构的颈段采用圆弧过渡衔接筒体与法兰盘，能将螺栓预紧产生的压应力、管路内部压力产生的轴向推力均匀分散到整个筒体壁面，在建模阶段需要重点控制过渡段的圆角半径，圆角过小会导致应力集中系数陡增，圆角过大则会挤占法兰盘背面的密封面安装空间，导致密封垫片无法完全贴合。

　　法兰盘上的螺栓孔采用均匀圆周排布，孔位的位置度公差需要控制在0.1mm以内，现场安装时如果孔位偏差超过这个数值，强行穿入螺栓会导致两侧法兰对接时出现偏角，运行过程中会产生额外的偏心载荷，不仅会加速连接螺栓的疲劳断裂，还会导致密封面出现间隙引发介质泄漏。筒体部分的内径尺寸需要匹配对接管道的外径或者传动轴的轴径，内壁的粗糙度要求控制在Ra3.2以内，如果是用于流体输送场景，内壁过大会出现介质滞留的死角，内壁过小则会导致通流面积减小引发管路压损升高；如果是用于轴系传动场景，内壁与轴的配合公差选用H7/k6的过渡配合，既能保证装配时的同轴度，又不会因为过盈量过大导致装配困难。

　　法兰盘的密封面采用突面结构，密封面的平面度公差需要控制在0.05mm以内，表面粗糙度不高于Ra1.6，安装时搭配对应的非金属垫片或者金属缠绕垫片，在螺栓预紧力达到设计值时，垫片能充分填充密封面的微观不平度，实现中低压工况下的可靠密封。在实际选型匹配时，需要先确认对接端的法兰公称压力等级，不同压力等级的法兰盘厚度、螺栓孔中心圆直径、螺栓孔数量都存在差异，比如PN10等级的同通径法兰，螺栓孔数量比PN16等级少2个，法兰盘厚度薄3-5mm，如果跨压力等级混用，会导致运行过程中法兰变形泄漏甚至断裂。安装边界方面，法兰盘背面需要预留至少两倍螺栓长度的操作空间，方便现场使用扭矩扳手对角均匀拧紧螺栓，颈段与筒体衔接的位置不能与周边的管路支架、设备护罩产生干涉，轴向安装尺寸需要提前核算垫片压缩后的厚度，避免对接后出现轴向尺寸偏差导致轴系顶死或者管路拉应力过大。建模过程中，螺栓孔的倒角需要做0.5×45°的处理，去除孔边的毛刺，避免装配时划伤螺栓螺纹，法兰盘外圆的棱角同样需要做倒钝处理，防止现场安装作业时划伤操作人员。

　　这类结构在做有限元校核时，需要重点加载三个方向的载荷：一是管路内部介质的静压力，二是轴系传递扭矩产生的剪切力，三是设备运行时的振动载荷，三个载荷叠加后，法兰盘的最大变形量不能超过0.2mm，否则会导致密封面比压不足引发泄漏。在污水处理厂的曝气管路、中小型离心泵的出口连接、轻工生产线的物料输送管路中，这类结构的应用占比很高，因为其兼顾了连接可靠性与装配便捷性，不需要复杂的专用工具就能完成现场拆装维护，相比焊接式的连接结构，后期检修更换密封件的效率能提升60%以上，同时避免了现场焊接产生的焊渣残留、焊接变形等问题。需要注意的是，用于传动场景的法兰联轴器，筒体端部需要设置对应的键槽或者顶丝孔，用来实现与轴的周向固定，键槽的对称度公差需要控制在0.02mm以内，否则传递扭矩时会出现键侧受力不均，导致键槽压溃失效；而用于流体管路连接的结构，筒体端部需要加工对应的焊接坡口，方便与管道进行对接焊，坡口角度通常选用35°，钝边高度1mm，保证焊接时能焊透且不会出现焊瘤掉入管路内部。
