数控加工用棒料自动送料机构设计

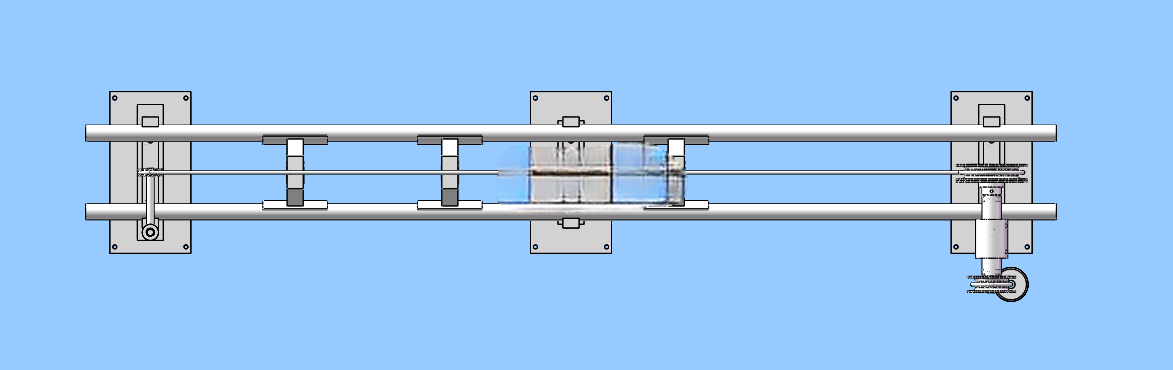

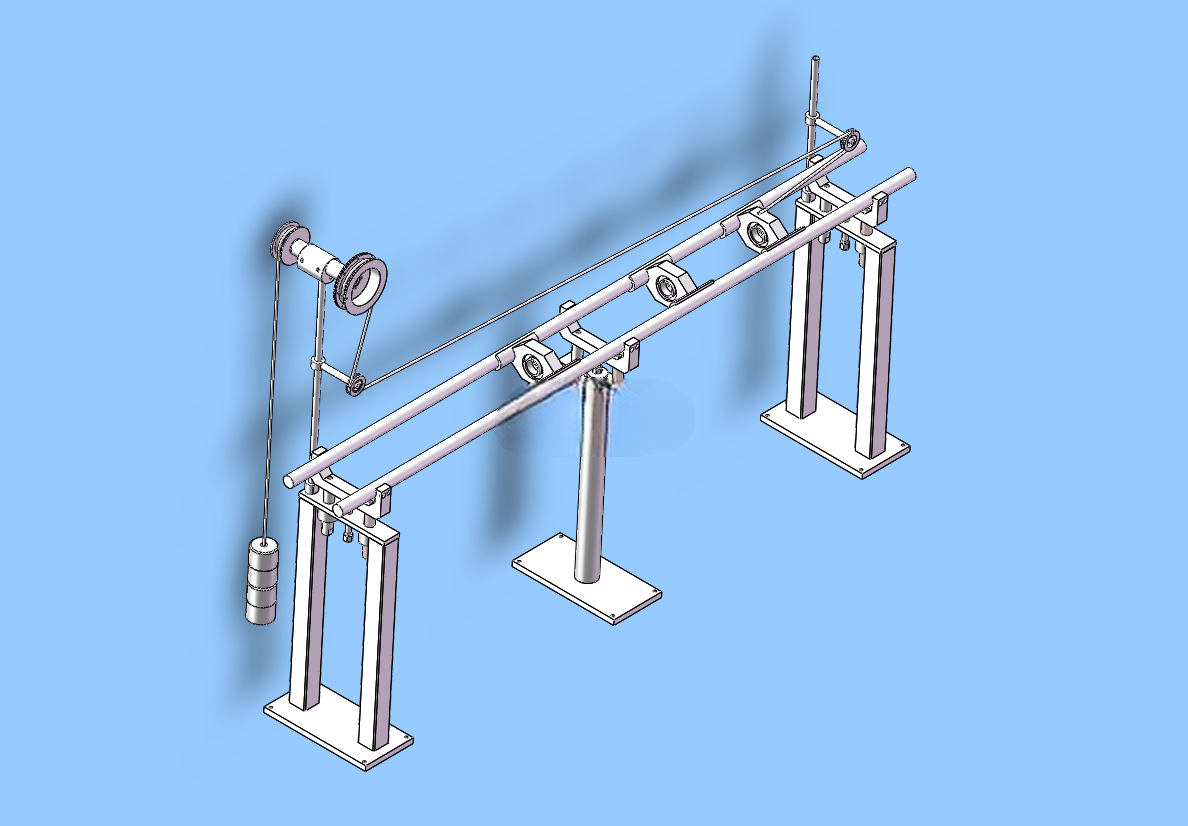

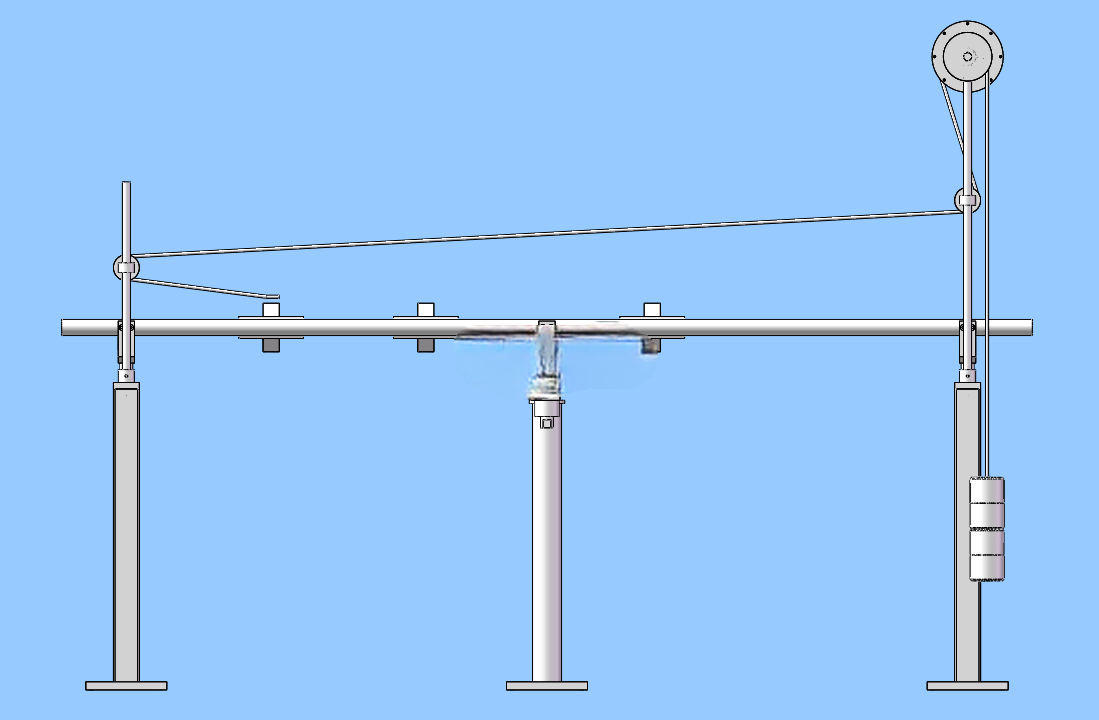

　　这套送料机构主要面向数控车床、高速冲床等离散加工场景的棒料、条料自动上料需求，在小五金件连续冲压、轴类零件车削加工的产线布局中，这类机构往往承担着衔接料仓与加工工位的核心作用，能替代人工完成长棒料的逐段推送、定距进给动作，避免人工送料时的定位偏差与安全隐患，在轻工五金、汽配零件的批量加工场景中适配性极强。从结构布局来看，整套机构采用双平行光轴作为承载导向基准，三根立式安装支座通过底部安装板锁固在设备机台平面，安装时需要保证三根支座的导向孔同轴度控制在0.02mm以内，避免光轴穿装后出现卡滞，光轴的有效导向行程可根据加工棒料的长度做适配调整，常规配置下可覆盖长度300mm以内的棒料送料需求，安装时机构整体需要与加工工位的进料口保持水平同轴，进料端的导向套需要与机床主轴内孔的同轴度误差控制在0.05mm范围内，防止棒料推送过程中出现蹭壁、弯折问题。

　　驱动端采用气缸配合齿轮齿条的传动方案，尾部的驱动气缸通过连接块与推送滑座相连，滑座通过直线轴承套装在双光轴上，推送过程中滑座上的弹性夹爪会抱紧棒料外壁，按照设定的进给步距完成逐段送料，步距精度可控制在±0.1mm以内，满足多数冲压、车削工序的进给精度要求；滑座上设置的多组可调式定位挡块，可根据不同棒料的直径调整夹持范围，适配直径8mm-30mm范围内的圆形棒料输送，调整时只需松开挡块的锁紧螺丝，滑动挡块至对应棒料直径的刻度位置后锁固即可，无需更换额外夹具，换型调试时间可控制在10分钟以内。

　　导向光轴上设置的四组中间支撑架，主要用于长棒料送料过程中的径向支撑，避免棒料长径比过大时在高速推送过程中出现甩动、弯曲问题，每组支撑架上都设置有开口式尼龙导向套，尼龙材质的软接触特性不会刮伤棒料表面，同时能降低推送过程中的摩擦阻力，导向套可根据棒料直径快速更换，适配不同规格的物料输送需求。机构末端设置的出料导向组件带有缓冲阻尼结构，当棒料推送至末端工位时，阻尼头会先接触棒料端面抵消部分推送惯性，避免棒料端部撞击机床夹具造成端面损伤，同时阻尼结构的行程开关会触发到位信号，反馈给机床控制系统完成送料到位确认，后续的加工工序才可启动，形成完整的动作联锁，避免设备误动作。

　　在实际产线布局中，这套机构可直接对接无排序的棒料料仓，也可搭配阶梯式上料机构完成棒料的自动补料，整套机构的横向安装宽度控制在800mm以内，纵向安装深度不超过150mm，不会占用过多的机台安装空间，老旧机床的自动化改造也可直接加装，无需对原有设备的机身结构做大规模改动；气路接口采用标准快插接头，接入工厂常规0.5-0.7MPa的压缩空气气源即可正常工作，无需额外配置液压站等复杂动力源，日常维护时只需定期给直线轴承、导向套加注润滑脂，检查气缸密封件是否漏气即可，维护成本较低。从设计逻辑来看，整套结构没有采用复杂的非标定制零件，光轴、直线轴承、气缸、紧固件均采用市面通用标准件，加工件仅为安装支座、滑座、连接块等结构简单的板类、块类零件，加工难度低，普通铣床即可完成加工，装配时无需专用工装，按照装配图纸依次锁固即可完成组装，对装配人员的技能要求不高；结构上没有冗余的设计，所有部件都服务于棒料的平稳、精准推送目标，没有多余的装饰性结构，整体布局紧凑，传动链短，长期运行的故障率更低，适合批量加工场景下的长时间连续作业。
