工业装夹用斜面锁紧夹紧楔结构设计

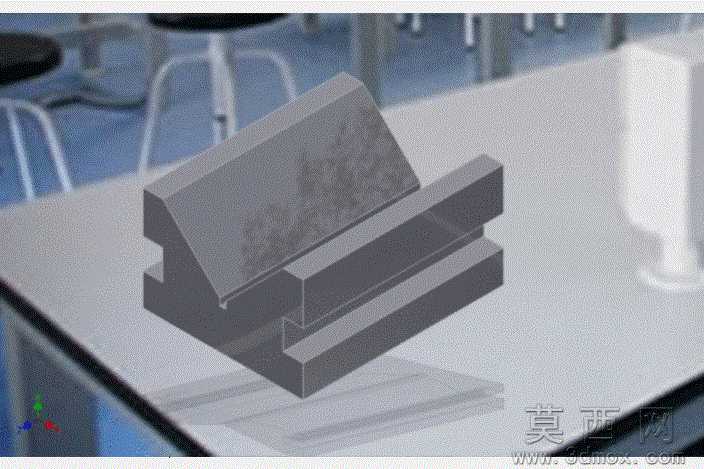

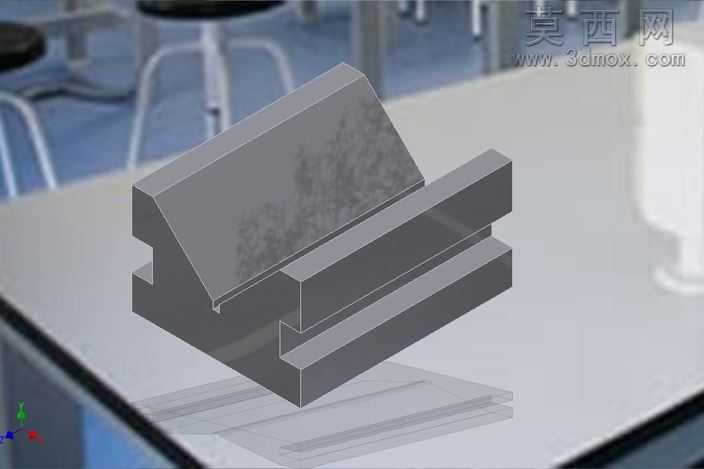

本作品为工业装夹场景使用的斜面锁紧式夹紧楔三维模型，整体采用规则块体组合式结构设计，建模过程中优先保证各装配面的形位公差精度，通过基准面约束完成各特征的定位对齐。模型主体分为楔块主体与配套滑动基座两部分，楔块的斜面锁紧面经过参数化设计，可根据不同装夹间隙需求调整斜面倾角参数，实现适配不同厚度工件的锁紧需求。建模时对滑动配合面做了公差预留设计，模拟实际加工中的装配间隙，保证楔块在基座滑槽内可顺畅滑动，同时避免间隙过大导致的装夹松动问题。材质渲染方面，模型整体赋予金属哑光钢材质，添加细微的磨砂纹理与表面氧化质感，还原实际工装零件的工业质感，滑槽内部与锁紧接触面做了轻微的高光处理，突出配合面的加工精度特征。结构设计上采用一体式楔块构型，避免分体式结构带来的装配误差，底部的双导轨滑槽结构可保证楔块滑动时的直线度，防止锁紧过程中出现偏载导致的工件夹伤或锁紧失效问题。设计思路围绕工装夹具的快装快拆需求展开，摒弃了复杂的螺纹锁紧或杠杆结构，依靠斜面自锁原理实现工件的快速夹紧，无需额外工具即可完成装夹操作，可适配流水线工位的快速换产需求，同时整体结构无易损小零件，使用寿命更长，维护成本更低。建模过程中对所有棱边做了工艺倒角处理，既避免实际使用中的锐边划伤风险，也符合机械加工的工艺要求，各特征的拔模角度也按照实际金属切削加工的参数设置，保证模型可直接对接生产加工流程，无需二次调整工艺参数。
