方管端部堵头连接结构三维设计

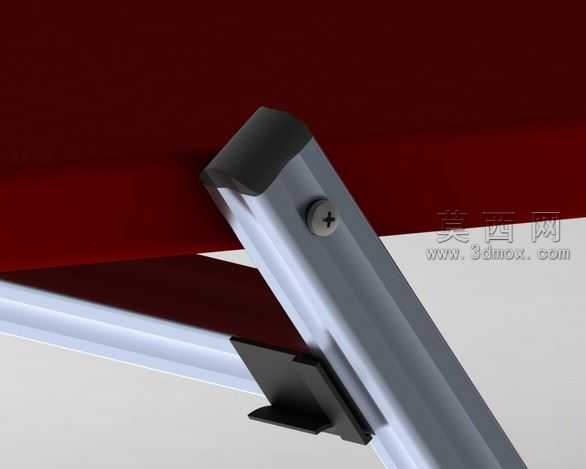

本作品为方管端部堵头的三维参数化建模设计，整体建模过程依托主流三维CAD软件完成，首先通过草图绘制精准勾勒堵头与方管内腔的配合轮廓，针对方管的截面尺寸做了适配性公差预留，保证堵头插入后可实现紧配无松动。建模阶段采用拉伸、切除、倒角等基础特征命令构建主体结构，针对堵头与方管侧壁的卡接部位做了局部加厚处理，提升结构的抗形变能力；配套的十字槽螺丝安装位做了沉头设计，保证螺丝锁紧后端面平整无凸起，不会剐蹭外部构件。渲染环节采用哑光硬质塑料材质模拟堵头本体，金属阳极氧化质感还原铝型材方管的表面效果，螺丝部位赋予镀锌钢材质，通过环境光遮蔽效果强化各部件的装配层次，清晰展现堵头嵌入方管端部、螺丝侧向锁紧的装配关系。设计思路围绕方管型材的端部封堵需求展开，既可以避免方管内部进入灰尘、杂物，也能遮盖型材切割后的锋利毛边，提升成品的使用安全性，同时侧向螺丝锁紧的结构可实现堵头的快速拆装，方便后期对型材内部的线路、构件进行维护调整。模型的各配合面均做了拔模斜度处理，方便后续开模量产，卡接部位的倒圆角设计可减少安装时的应力集中，避免堵头在敲入方管时出现开裂问题，整体结构简洁实用，适配常规规格的工业铝型材与钢制方管，可直接应用于框架类设备、护栏、支架等产品的端部处理。
