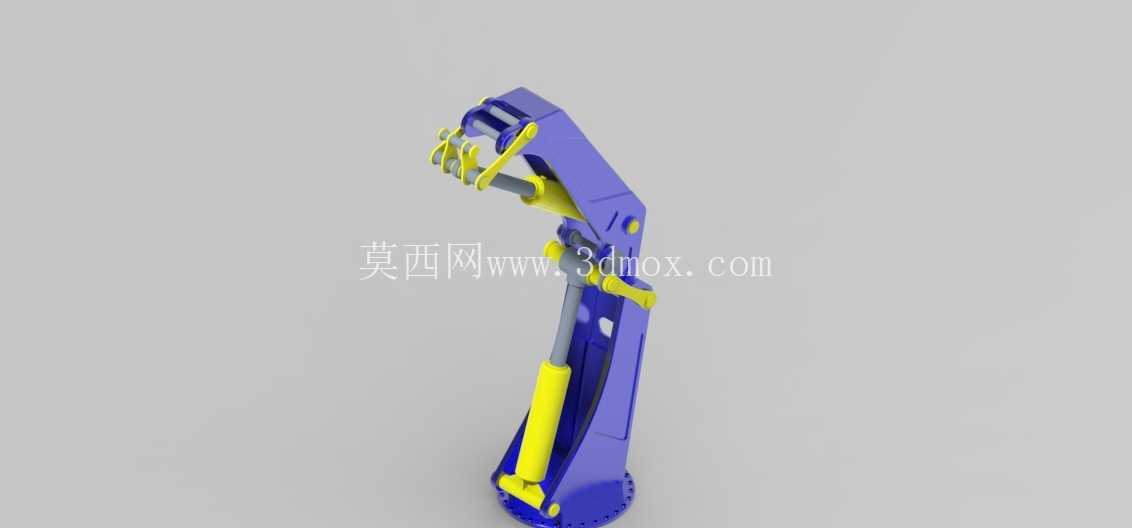

蓝黄配色铰接式液压支撑执行构件

　　该铰接式液压支撑构件的设计，最初是面向户外小型作业装备的姿态调整需求展开，在山地作业的小型农林设备、临时架设的便携作业平台、轻型工程机具的支腿调节场景中，这类构件需要同时承担负载支撑与角度动态调整的双重作用，区别于固定式支撑结构，铰接式的设计能够在有限的安装空间内实现更大范围的姿态适配，不需要额外增加辅助定位结构就能完成不同倾斜角度下的支撑锁定。从结构设计逻辑来看，整个构件采用分体式铰接布局，主体承载臂采用箱型折弯结构设计，在保证整体抗弯截面模量的前提下尽可能降低结构自重，臂身预留的铰接点位分别对应动力输出端、固定安装端与负载连接端，三个点位的孔位同轴度公差控制在0.02mm以内，避免铰接转动过程中出现卡滞或偏磨问题。

　　内置的液压作动筒采用两端耳环式安装，作动筒的伸出行程与臂体的转动角度经过匹配校核，当液压杆全伸时臂体达到最大支撑角度，全缩时臂体能够完全收拢贴合安装基座，不会额外占用设备的收纳空间。构件的连接端采用快装式销轴结构，销轴表面做高频淬火处理，硬度达到HRC45-50，能够承受长期往复转动带来的磨损，配合开口销的防脱设计，在户外颠簸作业场景下也不会出现销轴脱落的故障。从安装边界来看，该构件收拢状态下的整体外轮廓尺寸适配多数轻型设备的侧装空间，固定基座的安装孔位采用标准间距设计，不需要对原有设备的安装面做二次改造就能直接替换原有支撑结构，负载连接端的接口尺寸兼容常用的工装夹具连接标准，能够直接适配不同的作业端头。

　　在功能特性上，该支撑构件除了基础的静态支撑作用外，还能够配合液压系统的流量控制实现缓慢的姿态调整，在设备需要微调作业角度时，不需要额外架设千斤顶或调整垫块，只需要控制液压杆的伸缩量就能完成毫米级的角度微调，调整到位后依靠液压系统的自锁特性就能保持姿态稳定，不需要额外增加机械锁止结构。设计过程中针对臂体的受力做了有限元校核，在额定负载工况下，臂体的最大应力出现在铰接点附近的加强筋位置，应力值远低于材料的屈服强度，安全系数达到2.5以上，能够满足户外复杂工况下的冲击负载要求。臂体表面的色彩区分并非单纯的外观装饰，黄色部分对应运动部件的位置，在设备调试或日常维护时能够快速识别活动区域，避免操作过程中误碰运动部件引发安全问题，蓝色部分为固定承载结构，表面做喷塑处理，能够适应户外潮湿、多粉尘的作业环境，降低锈蚀风险。铰接位置的衬套采用自润滑复合材料，不需要定期加注润滑脂就能保证长期转动顺畅，减少了日常维护的工作量，适合在野外无维护条件的作业场景下长期使用。

　　该构件的结构设计充分考虑了加工工艺性，主体臂板采用激光切割下料后折弯成型，不需要复杂的铸锻工序，普通的机加工车间就能完成生产制造，加工成本相较于整体铸造的支撑臂降低40%左右，同时构件的分体式设计也方便后期易损件的更换，当液压作动筒或铰接衬套出现磨损时，只需要拆卸对应位置的销轴就能完成零件更换，不需要整体报废整个支撑构件。在实际应用中，这类支撑构件除了用于农林作业设备外，还能够适配小型应急救援装备的支撑腿、便携起重装置的调平结构、户外临时通讯塔的固定支撑等场景，只要是需要在有限空间内实现角度调整与负载支撑的部位，都可以通过调整安装孔位与液压杆行程来适配不同的使用需求。
