龙门式四轴矿山采样设备结构设计

　　在矿山原料入厂验收、堆场物料品质核验、选矿流程前段的物料成分抽检环节，人工采样的误差大、作业风险高、采样点覆盖不足的问题长期存在，这套龙门跨轨式采样设备正是针对散堆矿料、输送线来料的标准化采样需求设计，可覆盖宽幅轨道跨距内的全区域采样作业，避免人工采样的选点偏差，满足矿山、选厂、煤炭堆场、散货港口料场的多点位采样需求。

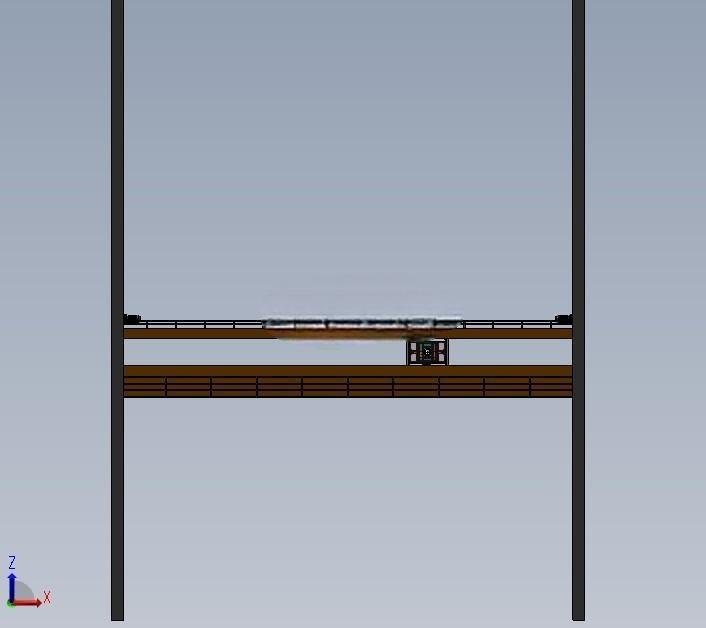

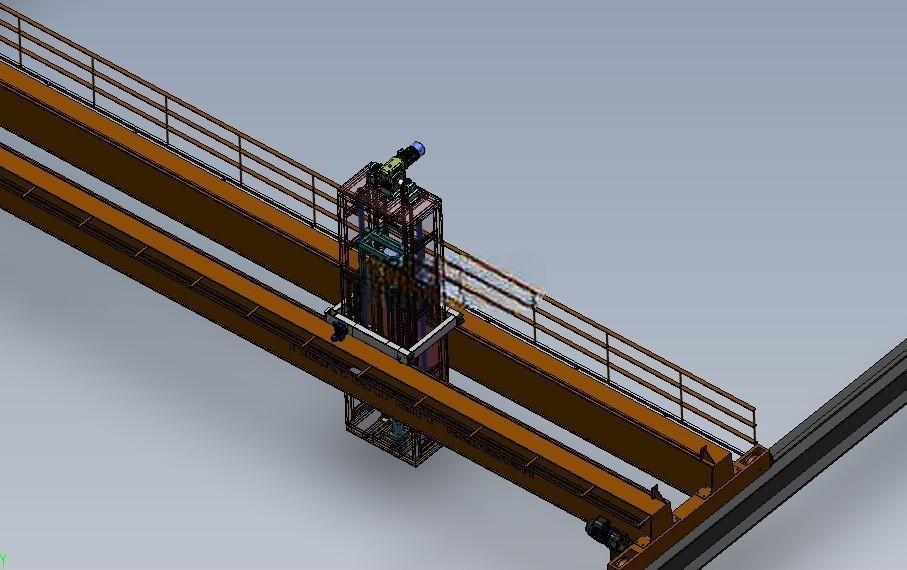

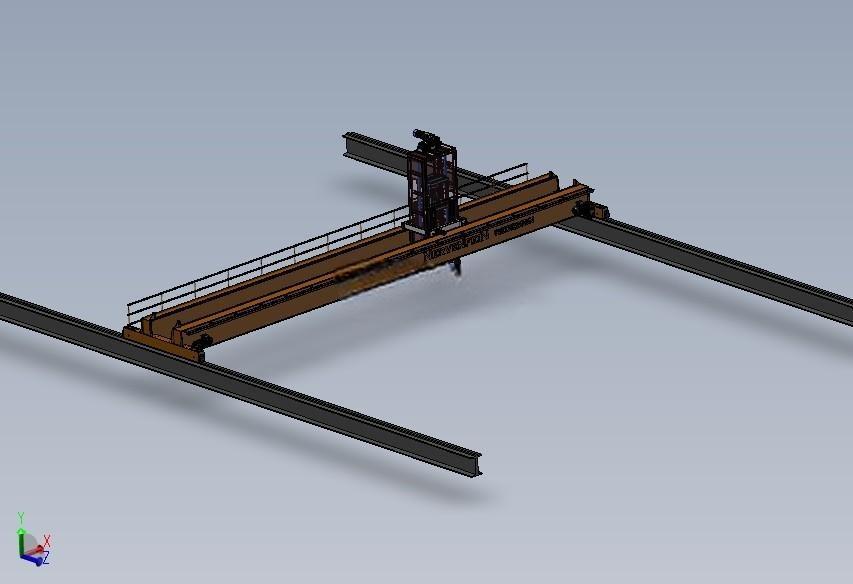

　　设备整体采用双主梁龙门承载结构，两根平行的重型钢轨作为纵向行走轨道，主梁上方设置带安全护栏的检修通道，可供运维人员日常巡检、部件维护时通行，护栏高度符合工业设备安全防护标准，通道踏板采用防滑花纹钢板铺设，避免湿滑工况下的作业风险。采样执行机构采用垂直升降的笼式框架结构，搭载在主梁的横向行走滑座上，可沿主梁横向移动，配合主梁整体沿纵向轨道的行走动作，实现采样覆盖范围内任意点位的坐标定位，加上采样头的旋转进给动作，整套设备具备四个运动轴的联动能力，可完成不同深度、不同点位的矿料采样作业。

　　从传动设计逻辑来看，纵向行走采用电机驱动轮组沿钢轨滚动的方式，轮组与钢轨的配合间隙经过调校，可适应室外料场的轨道安装公差，避免卡滞；横向滑座的移动采用链条传动结构，传动链条张紧机构设置在滑座两端，可在长期运行磨损后快速调整张紧度，维护便捷；垂直升降的采样框架同样采用链条提升结构，搭配导向轮沿框架立柱滚动，保证升降过程的垂直度，避免采样头偏斜导致的取样量偏差。采样头端部设置旋转切削结构，可在下降过程中旋转切入矿料堆，将不同深度层的矿料收集到采样料仓内，完成单点采样后可自动提升、移动到下一个采样点，按照预设的采样路径完成多点采样后，将收集的矿料汇总到集料装置，供后续实验室成分检测使用。

　　设计过程中充分考虑了矿山现场的恶劣工况，所有外露传动部件均设置防尘护罩，避免矿尘进入传动副加剧磨损；电机等电气部件采用矿用防护等级，可适应室外露天的雨淋、粉尘环境；设备的安装边界需要匹配现场的轨道铺设宽度，双主梁的跨距可根据现场料堆宽度、输送线宽度进行定制调整，纵向轨道的长度可根据采样区域的长度灵活延伸，无需改动主体承载结构。采样头的升降行程根据料堆的最大高度设计，保证可采集到料堆底部的物料，避免只采集表层物料导致的检测结果失真。

　　整套结构的受力经过校核，双主梁采用型钢焊接结构，具备足够的抗弯刚度，在采样机构满载移动到主梁跨中位置时，主梁的下挠量控制在允许范围内，不会影响行走精度与采样定位准确性。滑座与主梁之间的导向轮采用双侧限位结构，可承受采样过程中的侧向反力，避免滑座偏移卡滞。设备的动作逻辑可根据现场采样需求调整，可设置单点采样深度、多点采样的布点规则、采样间隔时间等参数，适配不同物料、不同采样标准的作业要求，相比人工采样，可大幅降低作业人员的劳动强度，避免在高料堆旁作业的坍塌风险，同时采样点的选择更具代表性，检测结果更能反映物料的真实品质，为原料结算、选矿工艺参数调整提供可靠的数据支撑。在安装层面，整套设备可分段运输到现场后进行拼装，主梁分段之间采用高强度螺栓连接，无需大型焊接设备即可完成现场组装，轨道基础采用预埋螺栓固定，可适应不同场地的地基条件，日常维护仅需定期检查链条张紧度、轮组磨损情况、润滑传动部件即可，运维成本较低，适合长期在矿山、散料堆场的恶劣环境下连续运行。
