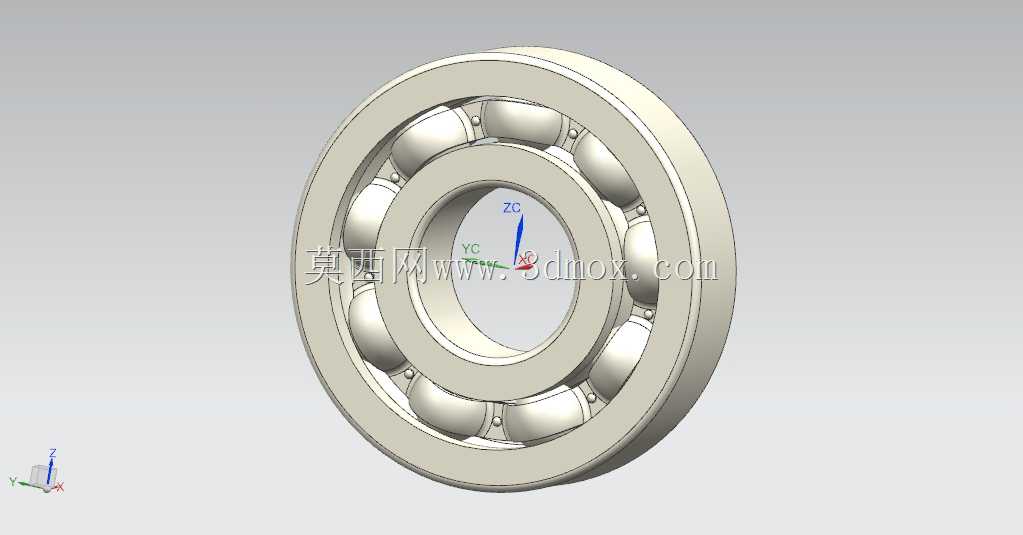

深沟球滚动轴承28x72x18规格三维结构

　　在各类旋转传动机构的设计选型中，这类内径28mm、外径72mm、宽度18mm的深沟型滚珠轴承是应用覆盖极广的支撑部件，从中小型电机输出端、齿轮箱中间轴支撑，到输送机托辊、家用机电产品的旋转关节，再到普通机床的进给轴辅助支撑，都能见到同规格轴承的应用场景。它的核心作用是在轴系工作过程中，为旋转轴提供稳定的径向支撑，同时可承受一定比例的双向轴向载荷，将轴运转过程中的摩擦阻力控制在极低水平，减少动力传递过程中的损耗，同时限制轴与壳体之间的轴向、径向窜动量，保证轴上齿轮、带轮等传动部件始终处于精准的啮合位置，避免因支撑间隙过大导致的传动偏载、齿面异常磨损、传动噪音超标等问题。

　　从结构设计逻辑来看，这类滚珠轴承采用最经典的深沟球结构，内圈与轴采用过盈配合安装，内圈外侧加工有与滚动体曲率匹配的弧形滚道，外圈则安装在设备壳体的轴承座孔内，内侧同样加工对应滚道，中间均匀排布的钢制滚珠作为滚动体，通过冲压成型的保持架将每颗滚珠均匀分隔开，避免滚珠在运转过程中相互接触摩擦，同时保证所有滚动体沿滚道圆周均匀受力，不会出现局部载荷集中的问题。两侧的密封结构（部分开式版本无密封）可以阻挡外部粉尘、切削液、水汽进入轴承内部滚道区域，同时防止轴承内部填充的润滑脂向外泄漏，延长轴承的维护周期与使用寿命。

　　在进行三维建模与结构设计时，首先要严格匹配安装边界尺寸：内径28mm的尺寸公差需要符合轴配合的公差要求，保证与轴颈安装后无相对滑动；外径72mm的公差需要匹配轴承座孔的配合精度，避免外圈在座孔内发生蠕变磨损；18mm的宽度尺寸则决定了轴承在轴向上的安装空间，设计轴肩与座孔挡边时需要预留足够的定位高度，同时不能超过轴承内圈、外圈的倒角尺寸，避免安装时出现干涉。建模过程中需要重点还原滚道的曲率半径，通常深沟球轴承的滚道曲率半径略大于滚珠半径，这个差值直接影响轴承的接触角与载荷分布，曲率差过小会导致摩擦阻力增大、运转温升高，曲率差过大则会降低轴承的承载能力，缩短疲劳寿命。保持架的兜孔间隙也需要在模型中准确体现，间隙过小会卡滞滚动体，间隙过大则会导致滚珠运转时出现窜动，引发振动噪音。

　　在实际设备装配场景中，这类轴承的安装通常采用热装或者压装的方式，将内圈加热膨胀后套装到轴颈上，避免直接敲击轴承内外圈导致滚道出现压痕、滚珠受损。轴系设计时需要考虑轴承的预紧与游隙调整，对于转速较高、旋转精度要求较高的场合，需要通过调整端盖垫片厚度给轴承施加适当的预紧力，消除轴承的初始游隙，提升轴系的支撑刚度，但预紧力不能过大，否则会导致轴承运转时摩擦力矩激增、温升过快，提前出现疲劳剥落。对于工作环境存在较多粉尘、水汽的场合，优先选用带双面橡胶密封的版本，可大幅降低润滑脂被污染的概率，减少日常维护的工作量；对于高速运转、散热要求较高的场合，则可选用开式或者金属防尘盖的版本，配合定期加注润滑脂的维护方案，满足高转速工况的使用需求。

　　建模过程中还需要还原轴承的倒角、圆角细节，这些细节并非无关紧要的工艺结构：内圈、外圈两端的倒角是为了安装时方便导入轴颈与座孔，避免尖锐棱边刮伤配合面；滚道与端面之间的圆角则是为了降低热处理过程中的应力集中，避免轴承在承受冲击载荷时出现开裂问题。在进行整机装配干涉检查时，需要确认轴承外圈与轴承座孔、内圈与轴肩、密封件与周边旋转部件、保持架与相邻传动件之间都留有足够的安全间隙，避免设备运转过程中出现摩擦碰撞。这类轴承作为标准通用件，三维模型的准确性直接影响后续整机设计的装配精度，若模型尺寸存在偏差，会导致后续加工出的轴与座孔出现配合过松或过紧的问题，轻则需要返工修配，重则导致设备运转时轴承过早失效，引发设备故障停机。
