6202LUA深沟滚珠轴承结构设计

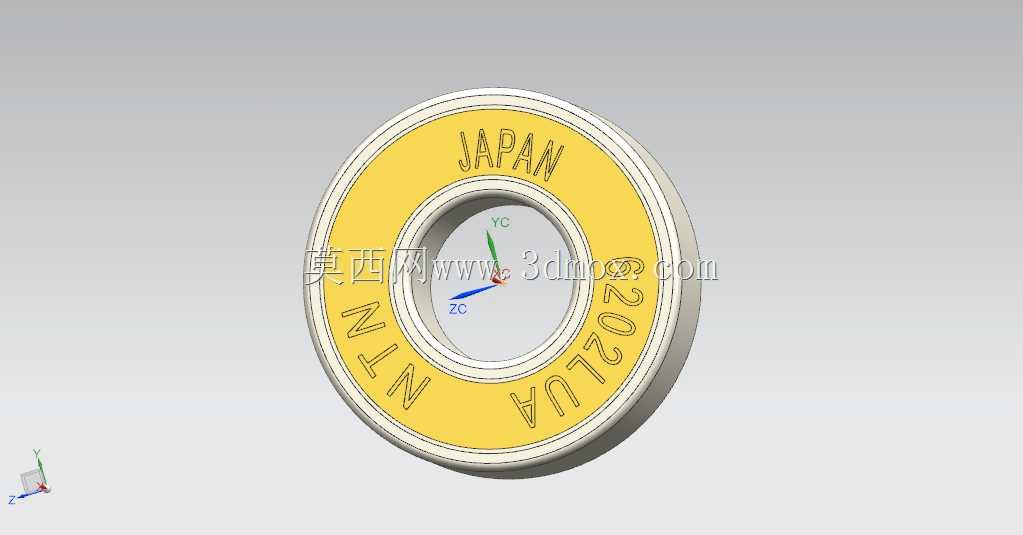

　　深沟球轴承作为旋转传动系统中应用最广泛的支承部件，在各类中小载荷传动场景中承担着降低轴系摩擦阻力、约束轴系径向与轴向窜动的核心作用，6202LUA属于轻窄系列深沟球轴承，适配内径15mm、外径35mm、宽度11mm的安装边界，这类规格的轴承常见于中小型电机输出轴、电动工具传动端、输送线从动辊、家用机电产品的旋转支承位，也可用于小型减速器输入输出轴、健身器材转动部位、办公自动化设备的辊轴支承场景。从实际工况适配来看，这类带双面密封结构的深沟球轴承，内部预填适配工况的润滑脂，能够阻挡外界粉尘、碎屑、少量飞溅液体进入轴承滚道，在常规室内工况下可实现长期免维护运行，无需频繁补充润滑介质，大幅降低设备运维的拆装成本。

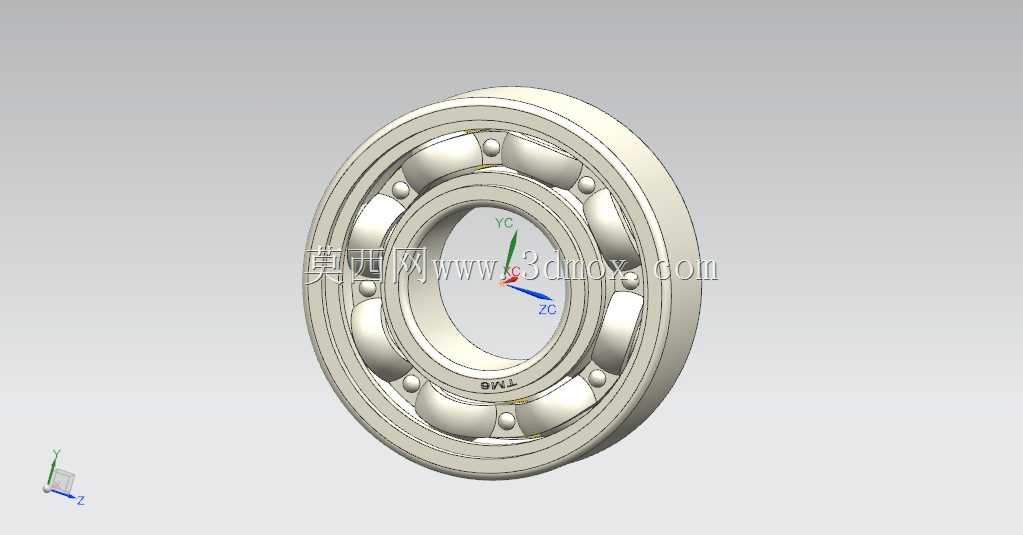

　　从结构设计逻辑来看，该轴承的三维建模完全遵循实际加工装配逻辑开展：首先确定内圈、外圈的滚道曲率参数，深沟球轴承的滚道圆弧半径略大于钢球半径，保证钢球在滚道内既有足够的接触面积承载径向载荷，又能保留合理的游隙适配轴系的微量热胀偏移；钢球的数量与直径经过载荷校核匹配，6202规格通常配置7颗钢球，沿滚道圆周均匀排布，通过冲压保持架将每颗钢球分隔在独立兜孔内，避免钢球之间直接接触产生滑动摩擦，同时保证钢球在运转过程中始终保持均匀的圆周间距，不会出现局部载荷集中的问题。

　　建模过程中需要重点关注几个装配边界：内圈与轴的配合通常采用基孔制过渡配合，保证内圈与轴同步旋转不出现打滑跑内圈的问题；外圈与轴承座孔的配合采用基轴制过渡或间隙配合，方便装配时的压装调整，同时适配壳体的微量加工误差；密封件的唇口与内圈密封槽的配合间隙需要控制在合理范围，既要保证密封效果阻挡异物侵入，又不能因为过盈量过大导致额外的摩擦温升，影响轴承的极限转速。从功能特性来看，这类深沟球轴承主要承受径向载荷，同时也可承受一定量的双向轴向载荷，当轴承的径向游隙加大时，具备一定的角接触轴承特性，可在轴系存在少量安装对中误差的情况下正常运转，对安装座孔与轴的同轴度公差有一定的容错能力，非常适合民用机电、轻工设备这类加工精度不算极高的应用场景。在建模细节处理上，内圈、外圈的倒角尺寸严格遵循轴承行业标准，避免装配时锐边刮伤轴或座孔的配合面，同时去除热处理后的应力集中风险；保持架的兜孔间隙设计兼顾钢球的灵活转动与轴向窜动量控制，避免高速运转时钢球在兜孔内产生过大的冲击噪音；密封件的卡槽结构与内外圈的配合位完全匹配实际产品的扣合结构，保证三维模型可直接用于装配干涉检查、设备维护拆装模拟，也可作为非标设备选型时的配套模型直接导入装配体，无需二次修整尺寸。

　　实际工程应用中，这类轴承的选型需要匹配轴系的载荷大小、转速范围、工作环境温度等参数，6202LUA的密封结构适合在粉尘较多、存在少量潮气的工况下使用，相比开式轴承更适合不便定期维护的设备部位，其额定动载荷、额定静载荷参数完全覆盖中小功率传动场景的需求，在常规转速下运转平稳、噪音低，是轻工机械、民用机电领域用量极大的一类滚动轴承产品。建模过程中对所有回转面的同轴度、滚道的圆度、钢球的球形公差都做了对应结构体现，保证模型的几何特征与实物完全一致，可用于后续的有限元载荷分析、装配公差校核、运动仿真模拟等工程场景，为结构设计人员的选型与装配设计提供准确的几何参考。
