车间辊筒式物料输送工作台结构设计

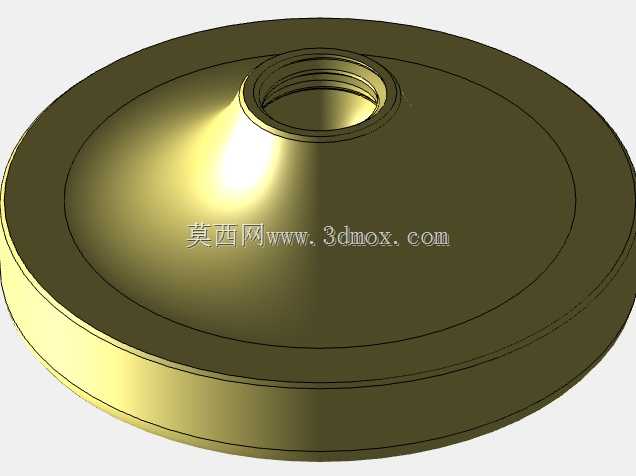

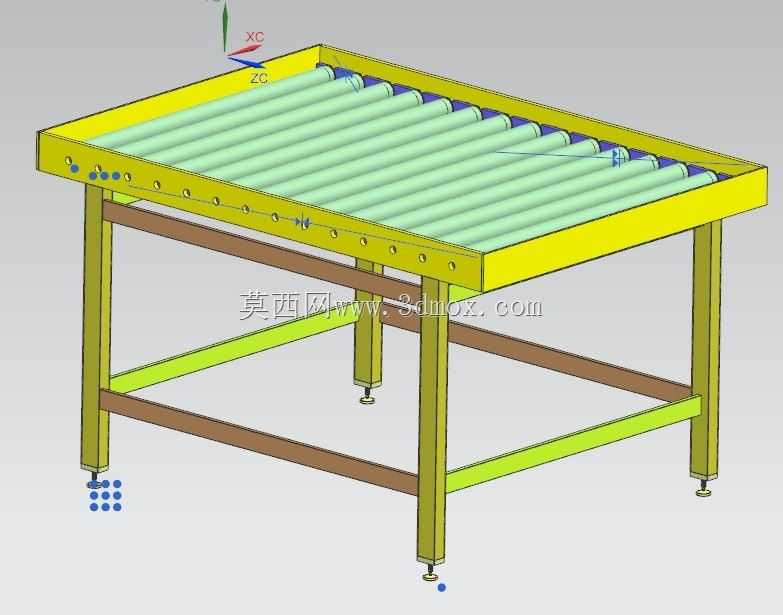

　　这款辊筒式输送工作台，主要面向生产车间的工序间物料衔接场景设计，常见于装配线旁的工件暂存、跨工位周转输送环节，也可作为包装工位的进料辅助台使用，替代传统固定式平面工作台需要人工反复抬搬工件的操作模式，降低一线操作员工的重复劳动强度。从结构设计逻辑来看，整体框架采用型钢焊接成型，四条支腿底部配置可调脚杯，可根据车间地面的实际平整度调整支腿高度，保证整个台架的水平度，避免辊筒面倾斜导致工件自行滑移的问题；支腿之间设置两层横向拉筋，上层拉筋靠近辊筒安装框架位置，主要承担辊筒框架的承重载荷传递，下层拉筋靠近支腿中下部，用于强化整体架体的抗扭刚度，避免重载时架体出现侧向晃动。

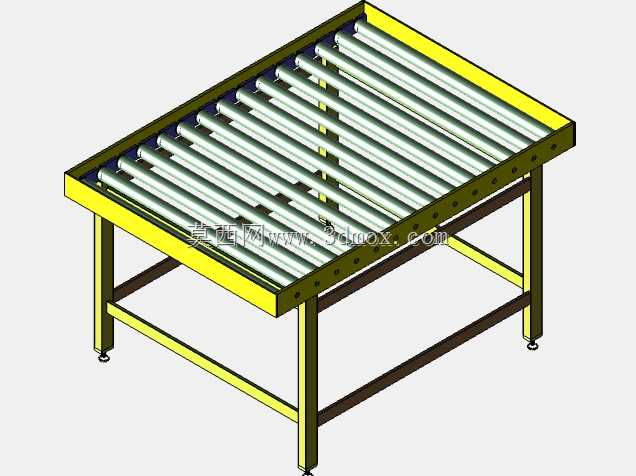

　　辊筒组件采用等间距排布设计，单根辊筒两端通过轴承座固定在两侧的黄色框架梁上，辊筒表面做光滑处理，减少工件滑移时的摩擦阻力，相邻辊筒的间距根据常规输送工件的最小底面尺寸设定，保证小型工件放置时不会出现卡滞、掉落的情况；两侧框架梁上预留的多组安装孔位，可根据实际使用需求调整辊筒的排布密度，或是加装侧边挡条、定位挡块等附属配件，适配不同尺寸规格的工件输送需求。在安装边界方面，整个台架的长宽尺寸适配标准车间工位的占地空间，高度匹配常规站立操作的人机工程尺寸，操作人员无需弯腰即可完成台面上的工件推移、定位操作；台架整体采用模块化设计思路，辊筒组件、支腿、拉筋均可拆分，方便进场运输与现场组装，不需要大型吊装设备即可完成安装调试。

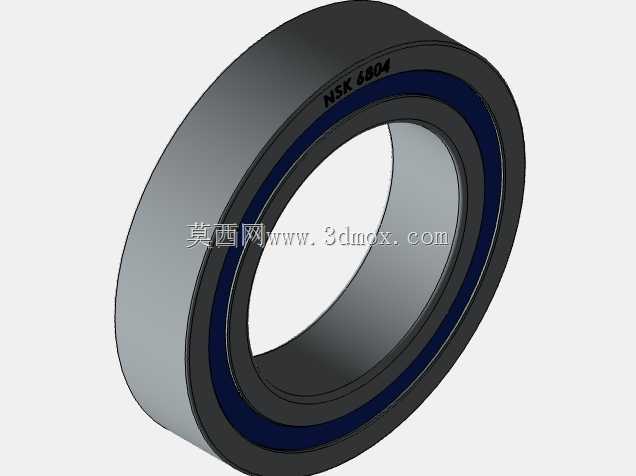

　　实际使用过程中，工件放置在辊筒台面上后，仅需施加较小的水平推力即可让工件沿辊筒排布方向滑移，可实现相邻工位之间的无动力物料输送，不需要额外配置动力驱动组件，降低设备的采购与后期维护成本；对于重量较大的金属工件、箱体类工件，这种辊筒台面的输送阻力远低于普通平面工作台，能大幅提升工序间的物料流转效率。设计过程中重点考量了架体的承重冗余，框架梁的型材壁厚选型满足常规工业工件的承重需求，长期满载使用不会出现框架变形、辊筒卡滞的问题；辊筒的转动部件采用密封轴承设计，可适配车间多粉尘的作业环境，减少日常维护的润滑频次，延长整体设备的使用寿命。

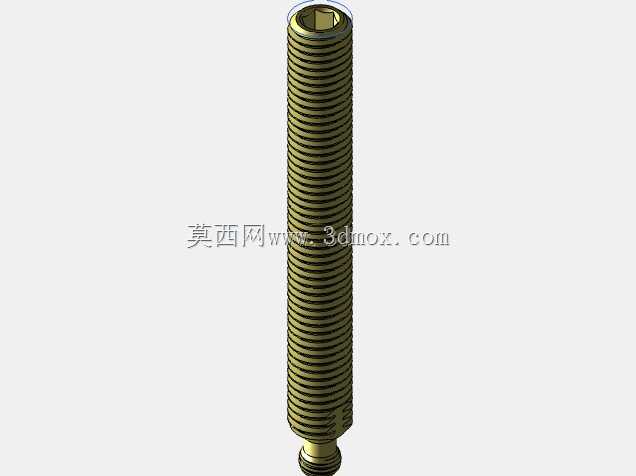

　　另外，台架的表面涂装采用区分色设计，辊筒安装框架采用醒目的亮黄色涂装，起到现场安全警示作用，支腿与拉筋采用辨识度较低的色调，避免车间作业环境下的视觉疲劳；可调脚杯的调节行程覆盖常规车间地面的高度差范围，不需要额外垫设垫片即可完成台架调平，安装调试的操作门槛较低，普通车间维保人员即可完成组装与调整工作。
