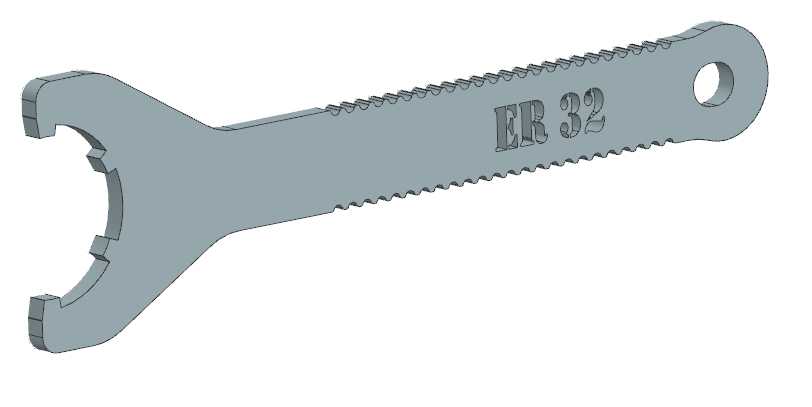

ER32数控刀柄专用勾形锁紧扳手

　　这款ER32规格的勾形扳手，是数控加工场景里针对ER弹性筒夹刀柄锁紧螺母设计的专用手动工具，日常在立式加工中心、数控车床、普通铣床的刀具装夹环节高频使用，不管是批量换刀的生产车间，还是小批量定制加工的工坊，只要用到ER32规格的弹性刀柄，都需要这类工具完成螺母的松紧操作。从结构设计来看，扳手头部的卡爪完全匹配ER32锁紧螺母外周的卡槽尺寸，卡爪的凸起厚度、开口弧度都经过适配，卡入螺母卡槽后不会出现滑牙、错位的问题，操作时受力均匀，不会因为局部应力过大磕伤螺母卡槽或者刀柄本体，相比活动扳手这类通用工具，专用勾形结构的贴合度更高，施加扭矩时的力传递效率更好，也能避免通用扳手厚度过大卡不进刀柄安装位的问题。扳手本体采用一体式扁平结构设计，

　　整体厚度控制在适配多数刀架安装间隙的范围内，哪怕是排刀式数控车床的紧凑刀架布局，相邻刀位间距较小的情况下，也能顺利伸入完成螺母操作，不会因为扳手本体过厚和周边刀位、机床防护结构产生干涉。扳手杆身两侧加工有细密的锯齿防滑结构，手部握持时的摩擦力足够，哪怕手上沾有切削液、金属碎屑，也能稳定握持施力，不会出现打滑脱手的情况；杆身末端的挂孔设计，方便日常使用后悬挂收纳，避免和其他工具混放造成磕碰损伤，也能减少工具遗失的概率。扳手杆身压印的ER32规格标识清晰，在工具架上多种规格扳手混放时，能快速识别对应规格，减少换刀时拿错工具的时间浪费。从实际使用的受力角度出发，扳手的力臂长度经过合理设计，

　　既不会因为力臂过短导致锁紧时需要施加过大的手部力量，也不会因为力臂过长导致锁紧扭矩过大，造成ER筒夹变形、刀柄螺纹损伤的问题，正常成年操作人员手动施力即可达到ER32螺母推荐的锁紧扭矩范围，不需要额外加接延长杆，能有效避免过扭矩带来的刀柄、筒夹损耗。头部卡爪的根部做了圆弧过渡处理，没有尖锐的应力集中角，长期反复施加扭矩也不会出现卡爪断裂、变形的问题，整体结构的耐用性可以满足车间高频次换刀的使用需求。在数控车床的刀架装刀场景中，ER32刀柄通常安装在刀塔或者排刀板上，锁紧螺母的位置距离刀架安装面有固定的间隙，这款扳手的头部厚度刚好适配这个间隙，操作时不需要刻意调整刀柄角度就能顺利卡入螺母卡槽，装刀效率比使用通用工具提升明显；

　　在加工中心的主轴换刀场景中，不管是在主轴上直接锁紧刀柄，还是在卸刀座上操作，扳手的扁平结构都能顺利贴合螺母外周，配合卸刀座的固定结构，可以快速完成刀具的更换，减少机床停机待刀的时间。设计过程中针对ER系列螺母的通用卡槽尺寸做了适配验证，头部卡爪的两个凸起间距、凸起高度都和ER32螺母的卡槽完全匹配，卡入后啮合长度足够，施力时不会出现卡爪脱出的情况，能有效避免操作时扳手滑脱打伤手部或者磕伤机床主轴、刀架的问题。杆身的平直度控制严格，握持施力时不会因为杆身弯曲导致受力方向偏移，保证扭矩始终沿螺母的切线方向施加，减少不必要的侧向力对刀柄螺纹的损伤。整体没有多余的结构设计，所有功能结构都围绕ER32螺母的锁紧、松开需求设计，没有冗余的装饰性结构，加工工艺简单，结构强度可靠，适合作为数控加工场景的标配手动工具长期使用。
