Dynamixel5套接字连接座结构设计

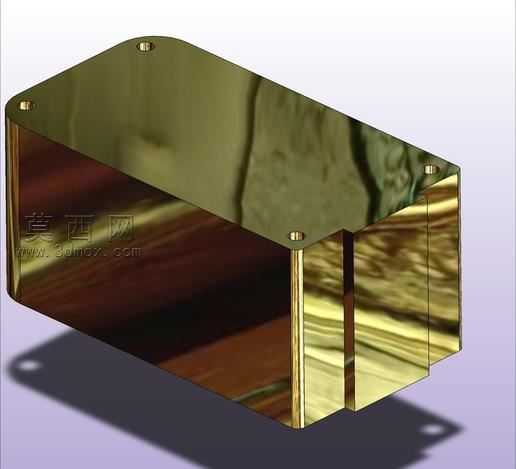

本作品为Dynamixel5配套的套接字连接座三维结构设计，建模阶段采用主流三维CAD软件完成全参数化构建，整体以长方体为基础造型进行特征叠加与切除，首先绘制主体壳体的基础轮廓，通过拉伸命令生成主壳体的实体结构，主壳体采用阶梯式分层设计，一端为较宽的安装端面，另一端为收窄的插接段，适配对应规格的Dynamixel5设备对接需求。安装端面均匀分布四个沉头安装孔，孔位经过精准定位，可直接通过标准紧固件完成与外部机架或设备面板的固定，孔边做了倒角处理，避免安装时应力集中同时提升装配顺滑度。插接段与主壳体之间做了过渡台阶，台阶面为平面贴合结构，可在插接时起到限位作用，保证对接深度的一致性，避免插接不到位或过度插入导致的结构损坏。壳体整体壁厚均匀，建模时通过抽壳命令完成内部空腔的构建，空腔尺寸完全适配内部电路组件与接插件的安装空间，内部预留了对应的卡位结构，可直接固定内部接线端子与电路基板，无需额外添加固定支架。外观面做了统一的圆角处理，所有棱边均采用小半径圆角过渡，既避免锐边造成的安装划伤，也提升了整体外观的精致度。材质方面预设为硬质工程塑料，渲染时采用哑光浅灰色质感，还原工业级塑料配件的真实视觉效果，表面无多余纹理，保持简洁规整的工业设计风格。设计过程中优先考虑装配兼容性，所有配合尺寸均按照对应设备的对接公差进行设定，保证套接后配合紧密无松动，同时兼顾加工工艺性，整体结构无倒扣、无复杂曲面，可直接通过注塑工艺完成批量生产，无需复杂的模具抽芯结构，有效降低生产制造成本。结构上还在壳体侧面预留了走线槽位，可方便内部线缆引出，槽位边缘做了光滑过渡，避免线缆被壳体棱边磨损，提升长期使用的可靠性。
