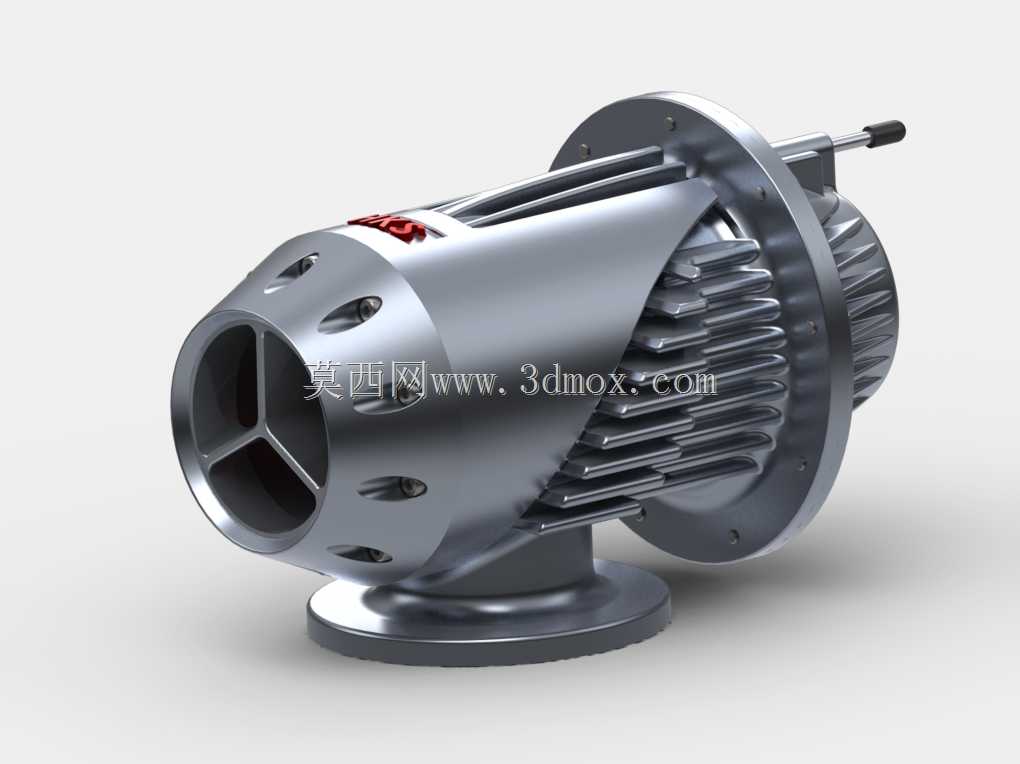

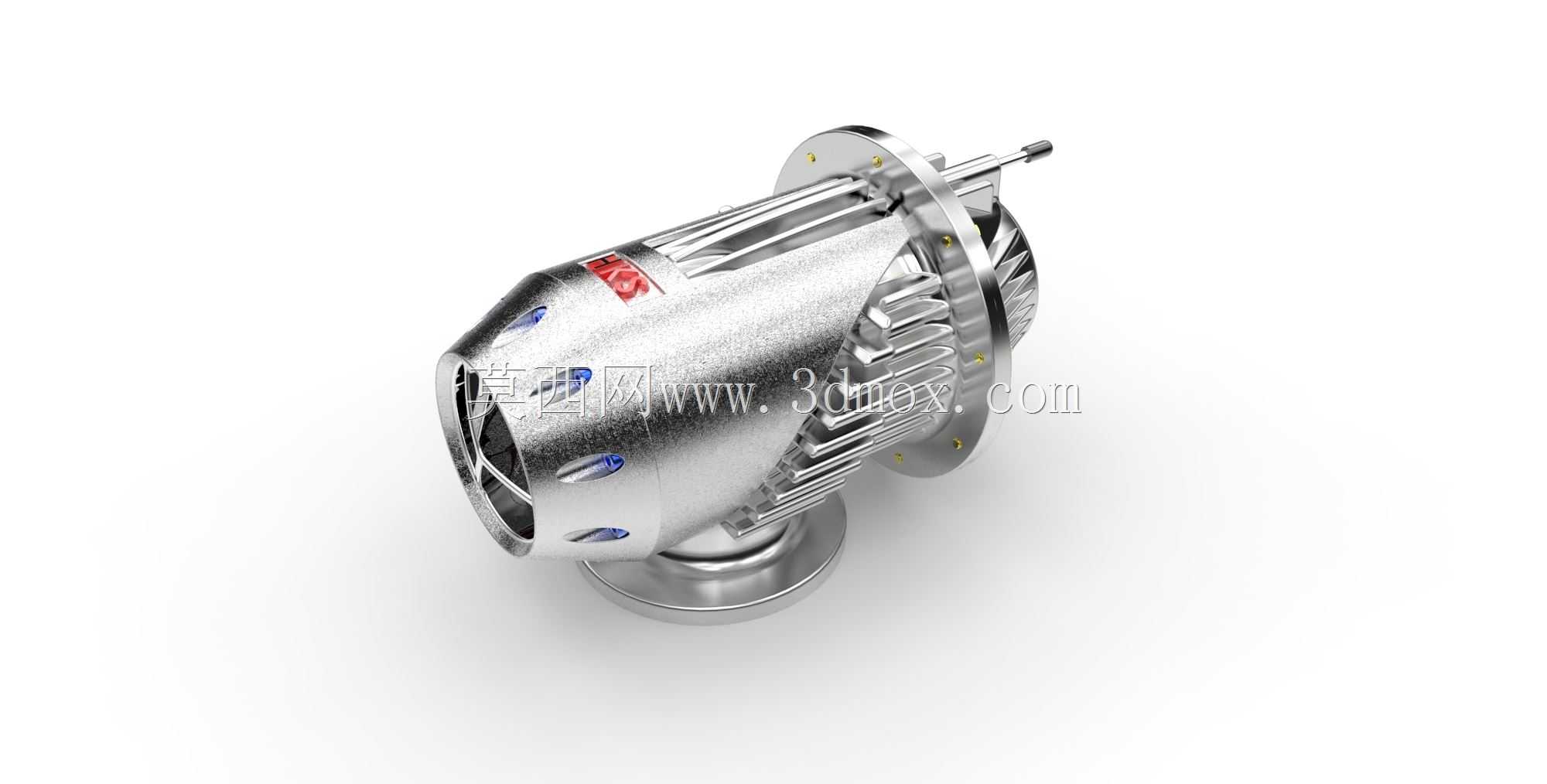

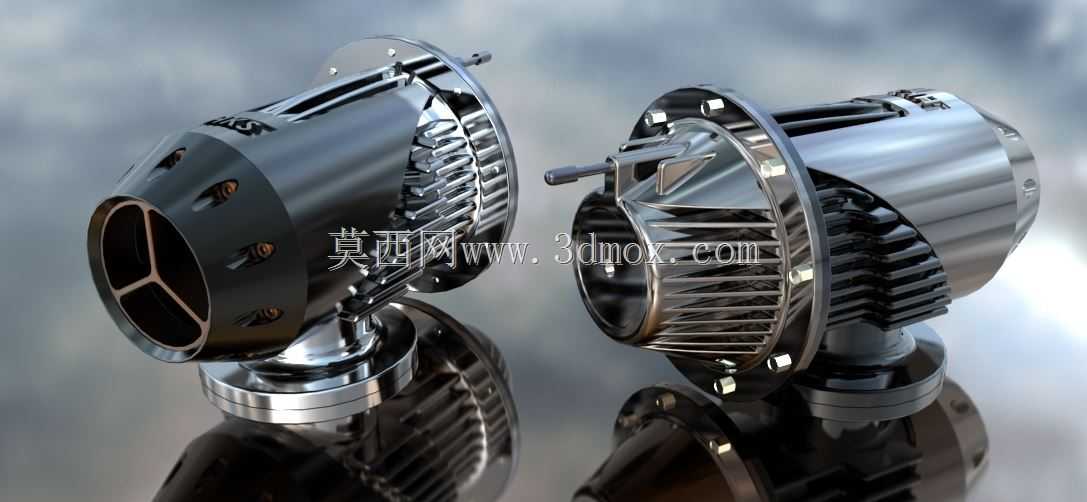

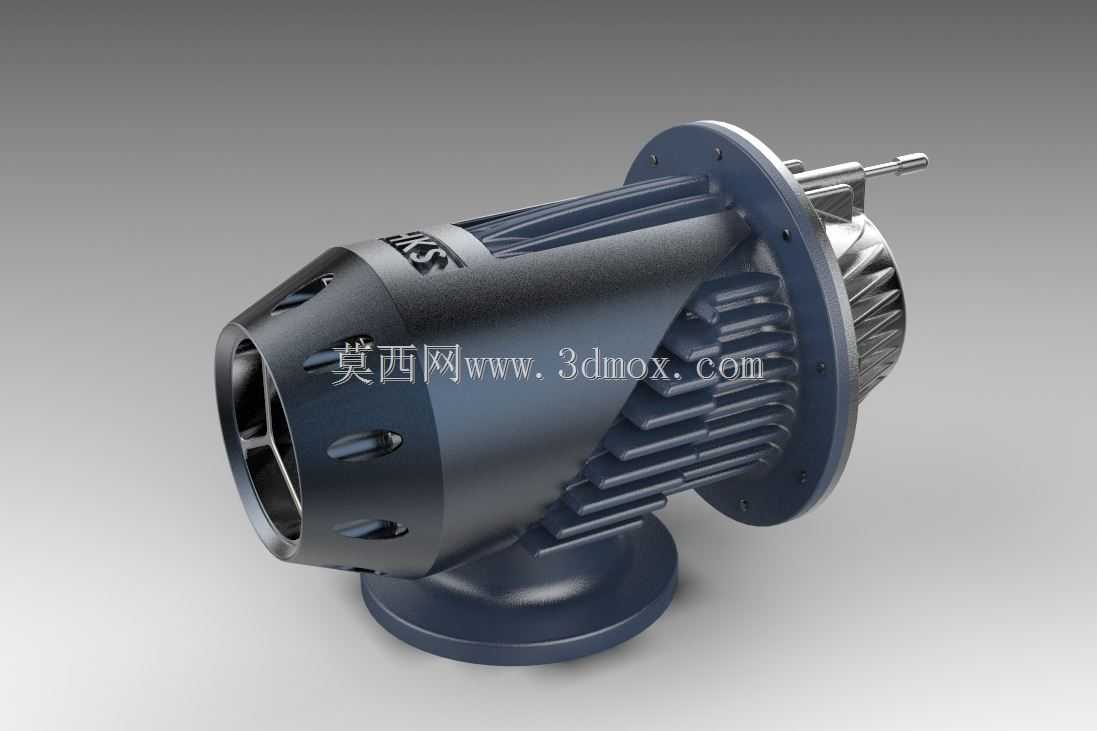

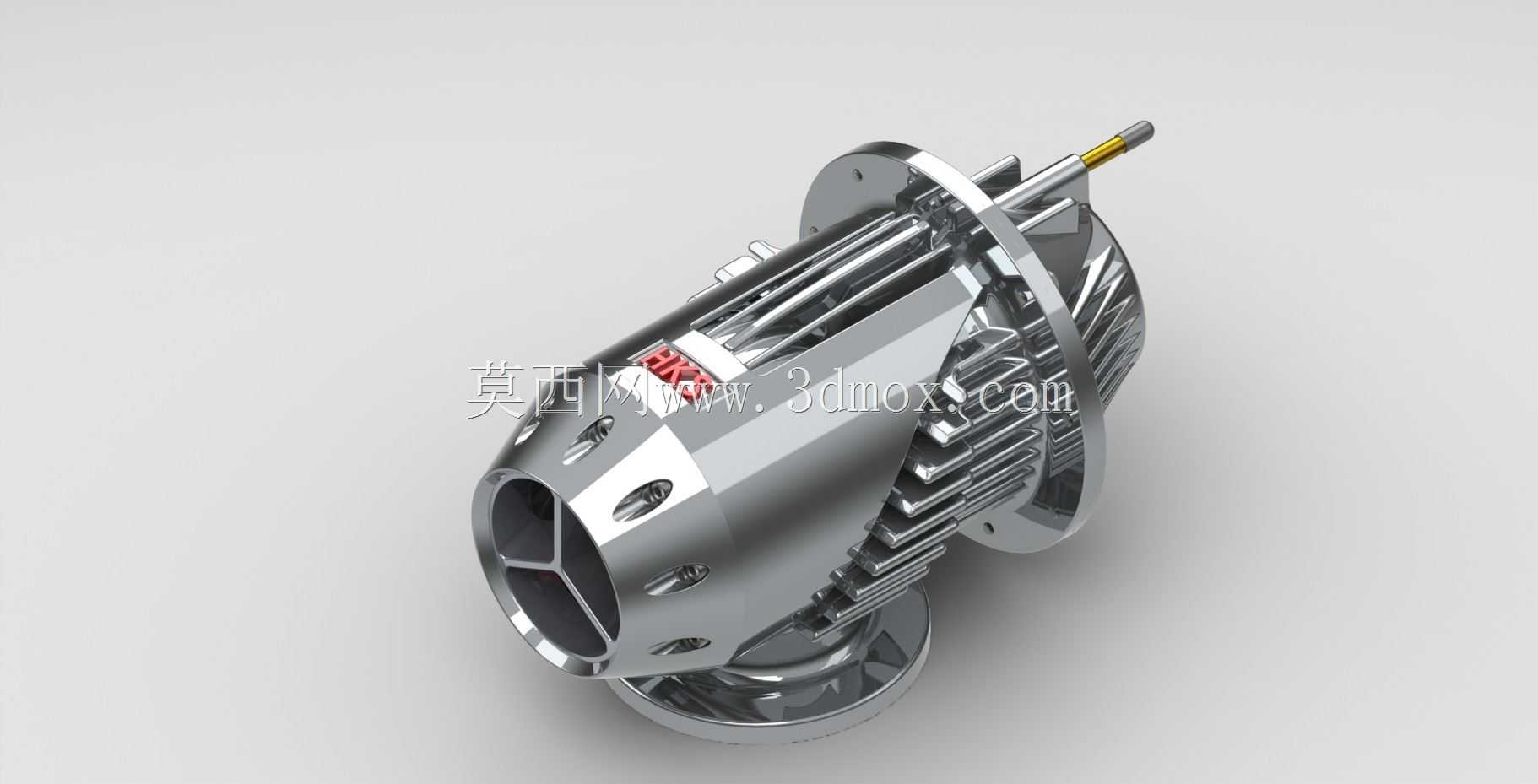

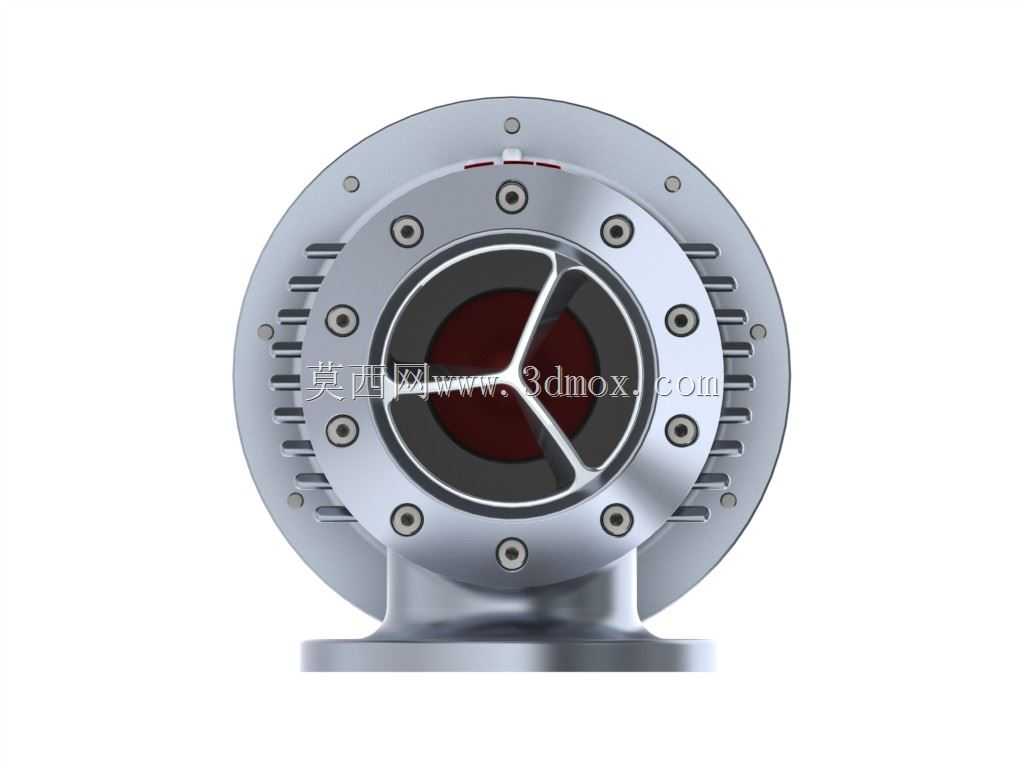

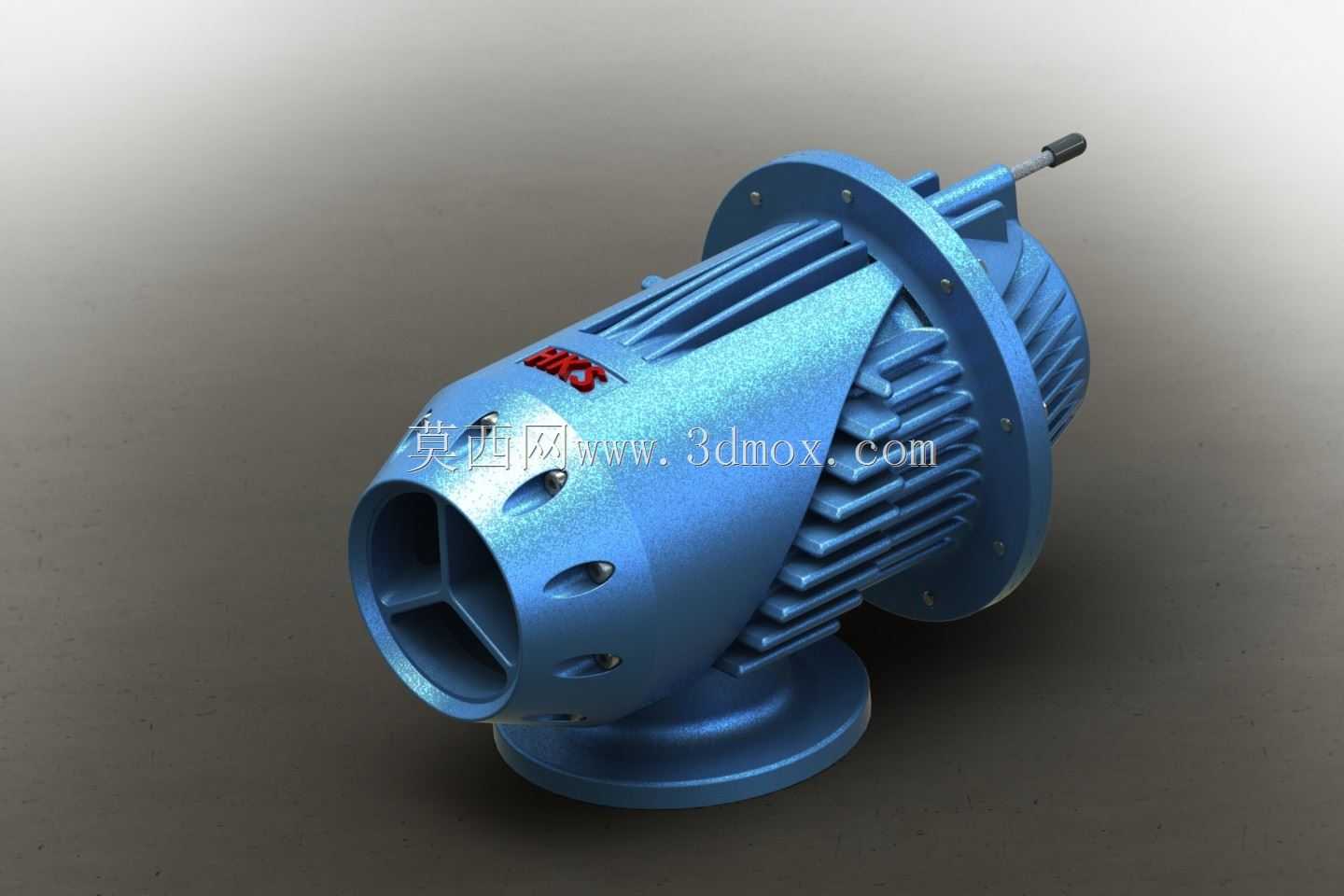

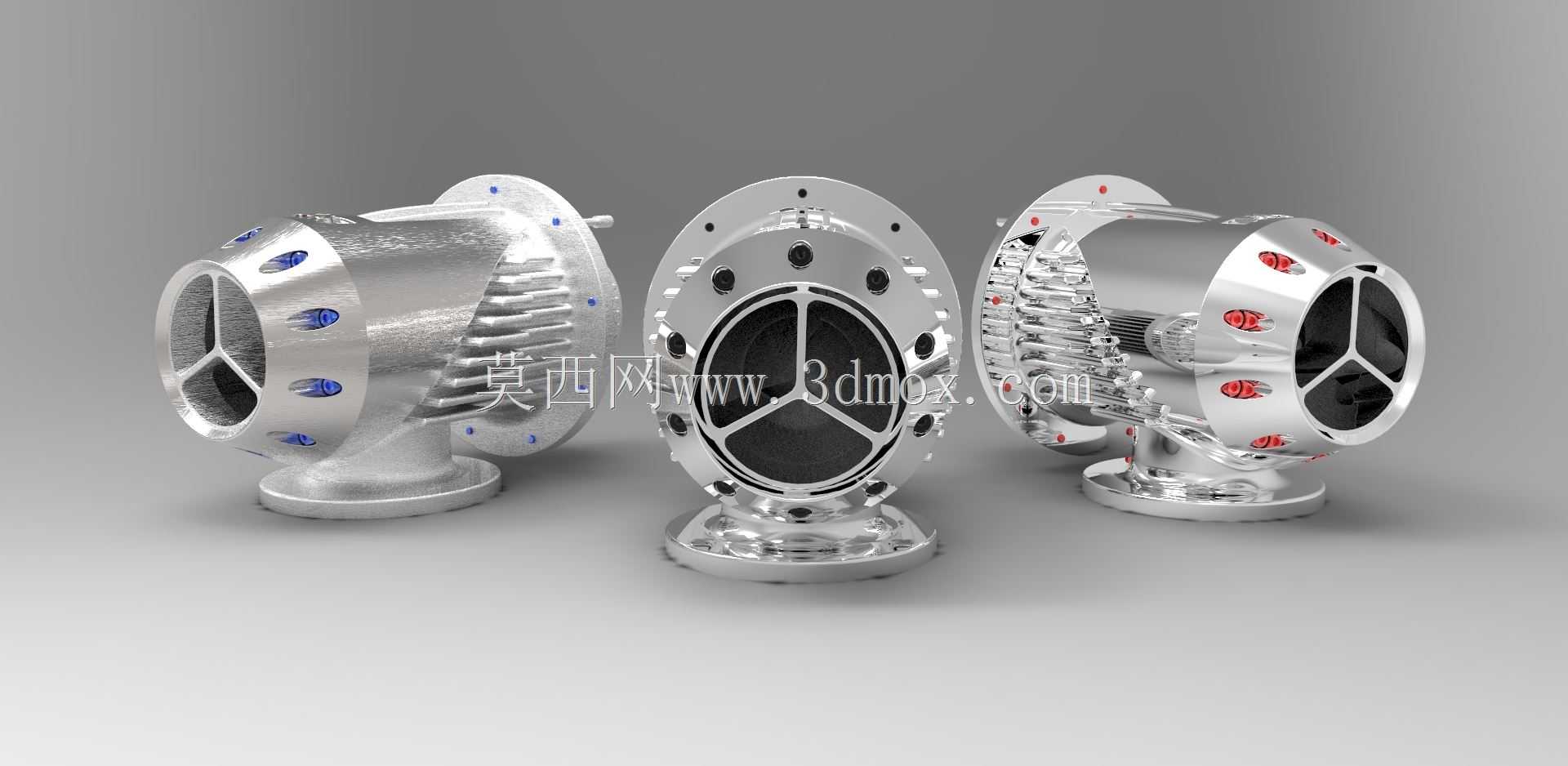

做汽车动力改装相关的结构设计快十年,经手的进排气系统部件少说也有上百套,这次做的这款HKS款泄压阀,是参考市面成熟量产款的实体结构逆向重构的全装配模型,所有工作组件都做了完整的干涉校验,不是那种只有外壳的外观件。先从实际装车场景说,这类泄压阀主要匹配涡轮增压车型的进气歧管侧,装在节气门之后的增压气路端,核心作用是在节气门快速关闭的时候,把增压管路里来不及泄放的高压空气及时排出去,避免高压气流反向冲击涡轮压气机叶轮,长时间反冲会打坏叶轮叶片,还会造成涡轮转轴的轴向窜动,缩短涡轮增压器的使用寿命,同时也能消除收油时节气门被高压气流顶死产生的异响,优化换挡时候的动力衔接平顺性。

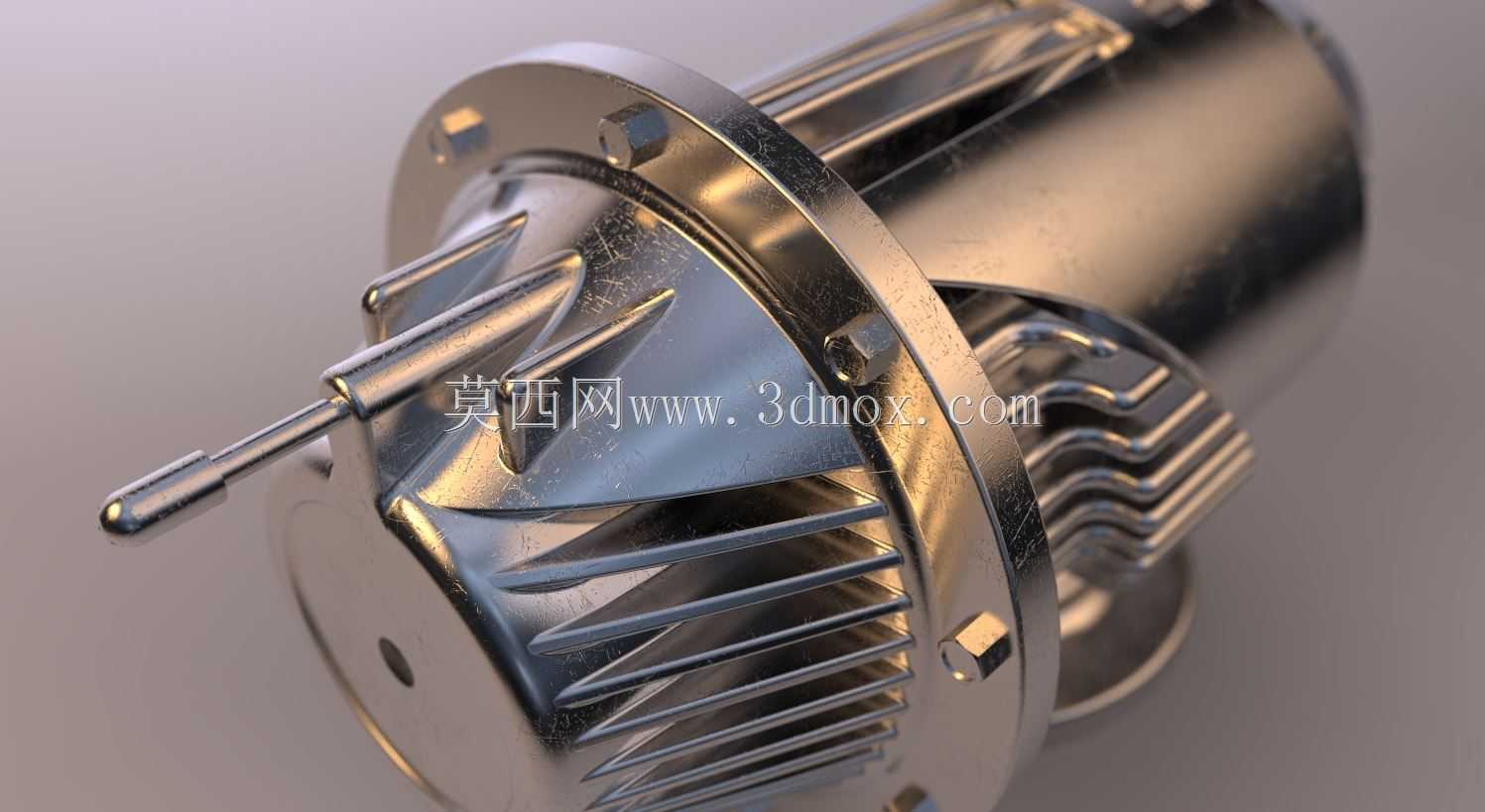

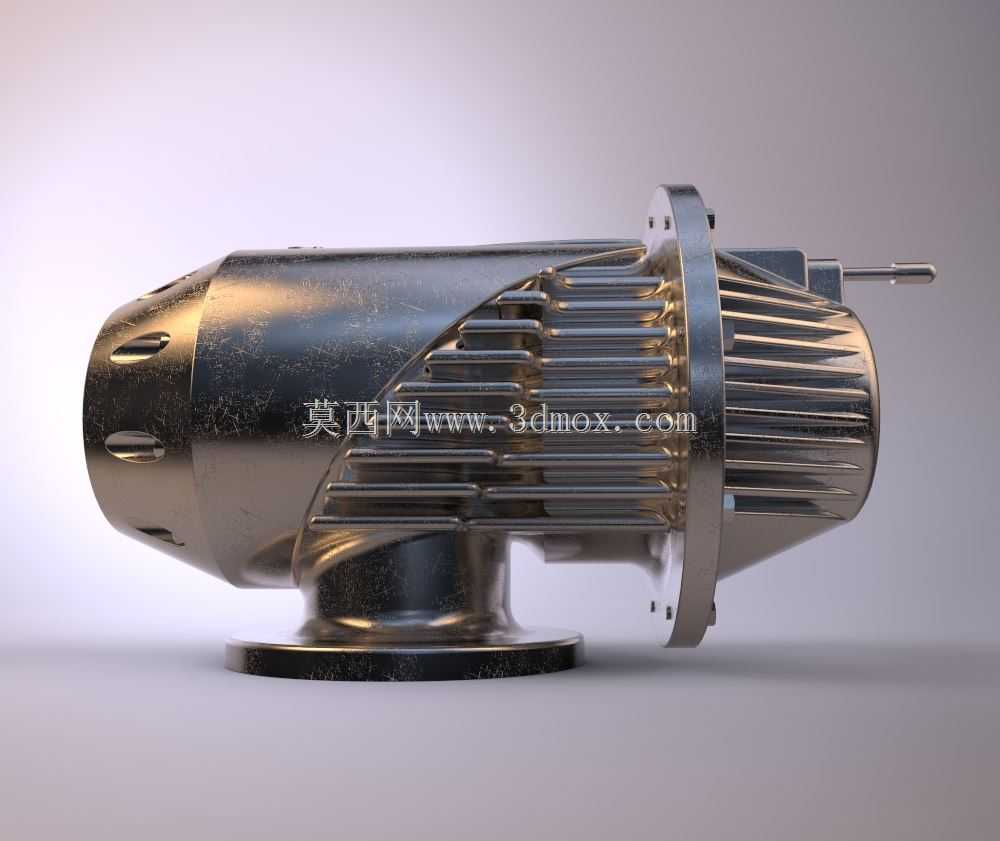

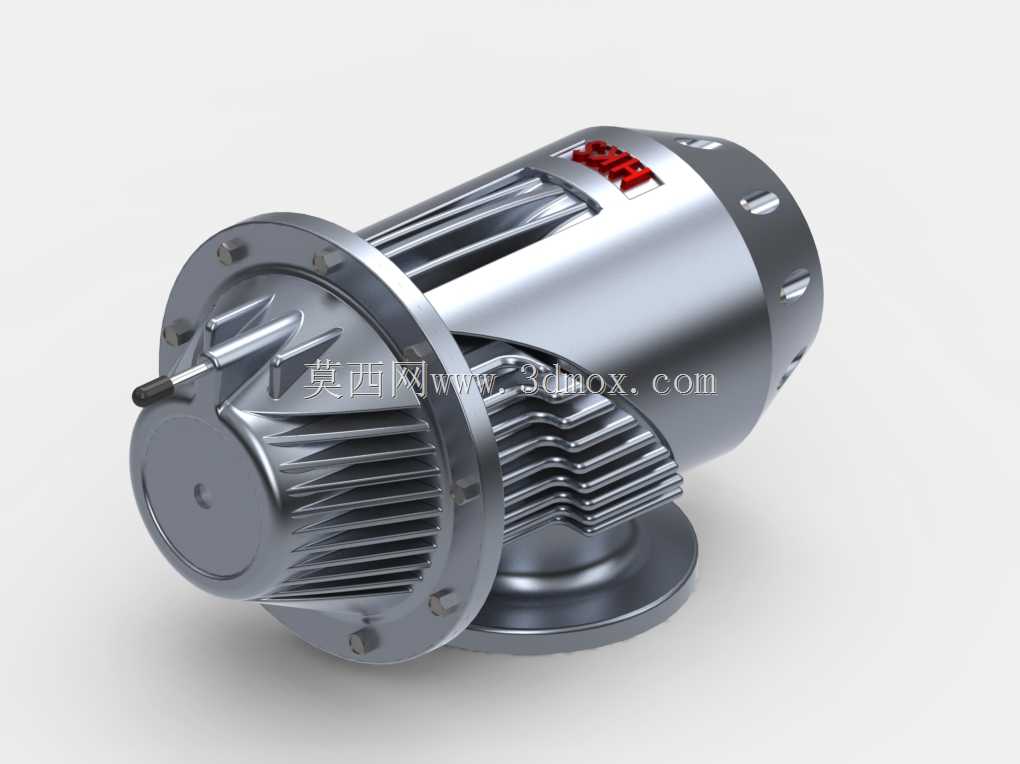

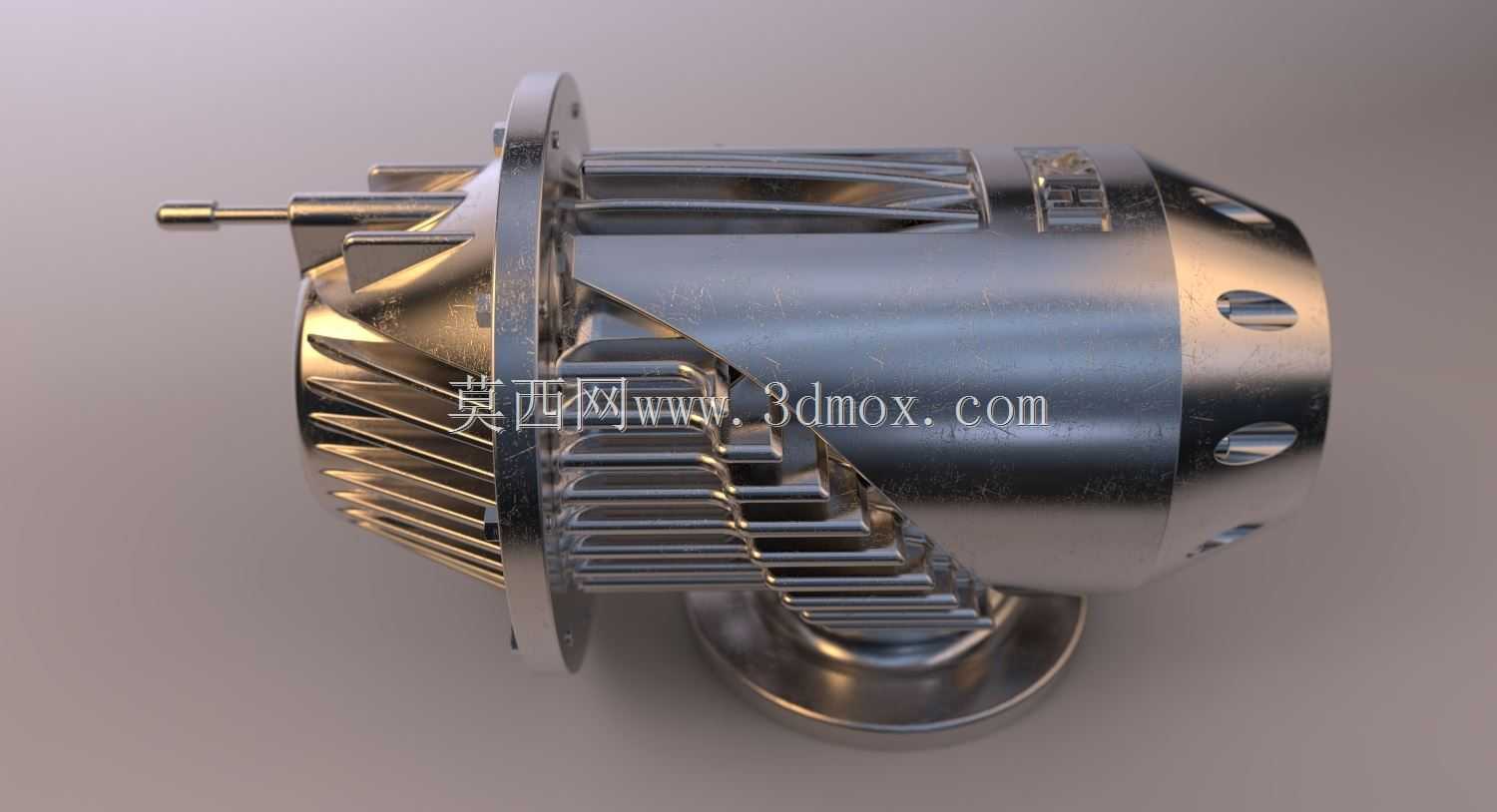

设计的时候最先考虑的是安装边界,这款阀采用法兰式安装结构,底部的安装法兰做了标准的螺栓孔位布局,适配市面多数主流改装车型的进气歧管安装位,法兰密封面预留了O型圈安装槽,安装的时候不用额外打密封胶,靠橡胶圈的压缩量就能实现0.8MPa以内的气压密封,不会出现增压漏气的问题。整体外形做了流线型的壳体过渡,主体外壳采用鳍片式散热结构,不是为了好看做的装饰——增压空气经过涡轮压缩后温度会升高,连续高负荷工况下阀体内的弹簧、密封件如果长期处于高温环境,会提前老化失效,外壳上的环形散热鳍片能增加和空气的接触面积,行驶过程中迎面气流扫过鳍片就能带走部分热量,把阀体内腔的工作温度控制在密封件的耐受范围内,延长部件的维护周期。
内部结构的设计花了不少心思,阀芯采用活塞式密封结构,相比传统的膜片式泄压阀,活塞结构的耐受压力更高,响应速度也更快,阀芯和阀腔之间做了高精度的配合间隙,预留了0.02mm的滑动公差,既不会因为间隙太小出现卡滞,也不会因为间隙太大造成泄压响应滞后。内部的复位弹簧做了等节距设计,弹力曲线经过匹配,开启压力设定在0.1MPa左右,刚好对应多数民用改装车的常规增压值,当管路内的压力超过弹簧预紧力的时候,阀芯会自动顶开泄放多余空气,压力降到设定值之后弹簧会快速推动阀芯复位,不会出现泄压过度导致的增压值掉压问题。顶部的真空接口做了快插式结构,和原车的真空管路直接对接就能取到节气门后的负压信号,不需要额外改装管路,接口处做了倒刺结构,真空管插上去之后不会因为管路震动脱落。

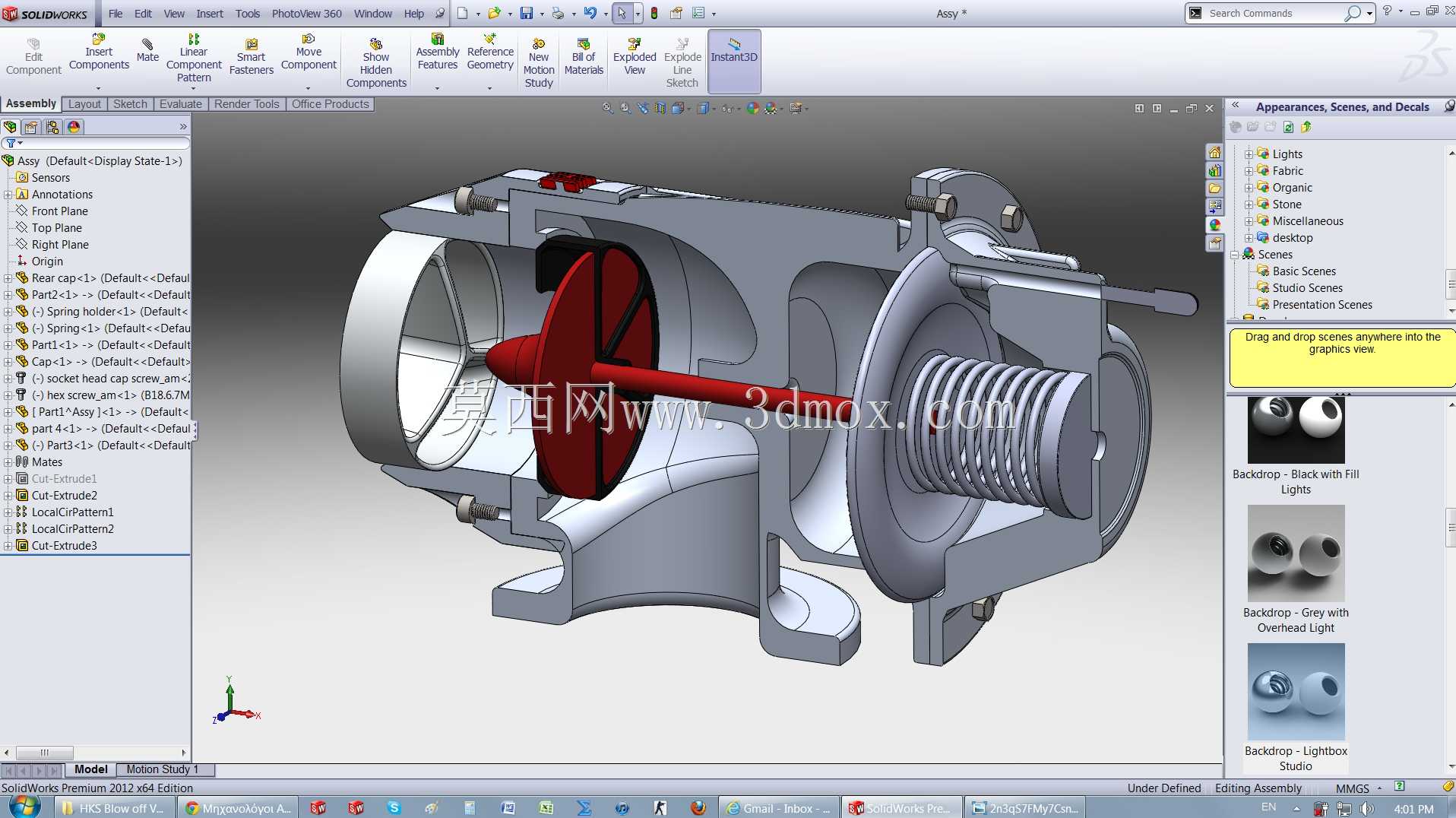

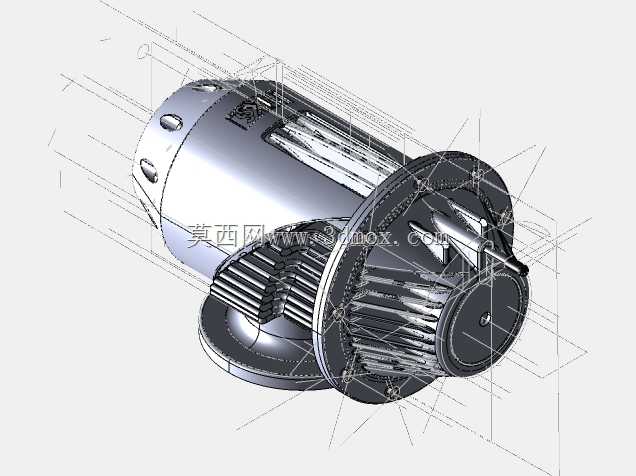

实际建模的时候把所有的装配细节都还原了,包括阀体内的密封胶圈、弹簧定位座、阀芯导向环这些小零件都做了独立的实体,不是贴图凑数的结构,做装配仿真的时候可以直接模拟阀芯的往复运动过程,校验全开状态下的通气截面积够不够——这款阀的全开通气截面积达到了280mm²,对应最大400匹马力的动力输出都不会出现泄压不及时的问题,不会因为通气量不够造成管路压力憋升。侧面的泄压出口做了斜向的导流设计,泄放的气流不会直接对着机舱内的线束或者传感器吹,避免长期气流直吹造成线束老化或者传感器信号异常。
很多刚接触改装的工程师做这类阀的设计的时候,容易只盯着外观做曲面,忽略了内部流道的顺滑度,这次建模的时候特意把阀腔内部的气流通道做了圆角过渡,没有直角突变的结构,气流在阀体内流动的时候不会产生紊流,泄压过程的噪音更低,也不会因为紊流造成阀芯的异常震动。安装法兰的厚度做了8mm,采用铝合金材质的话这个厚度完全能承受增压管路的压力冲击,不会出现法兰变形导致的密封失效问题,法兰上的安装孔做了沉头设计,螺栓安装之后头部不会突出法兰平面,不会和周边的机舱部件产生干涉。另外还考虑了后期维护的便利性,阀体的上盖和主体外壳采用螺纹连接结构,后期更换弹簧或者清理阀体积碳的时候,不用把整个阀从车上拆下来,直接拧开上盖就能操作,维护成本很低。
从实际装车的适配性来说,这款阀的整体长度控制在160mm以内,最大外径90mm,安装之后不会和机舱内的防火墙、减震塔顶这些部件产生空间干涉,多数四缸涡轮增压车型的机舱预留空间都能装下,不需要额外切割或者改动周边部件。阀芯的导向部分做了自润滑材质的衬套,长期往复运动也不会出现磨损松旷的问题,不会因为磨损导致阀芯偏磨漏气。
