管道通风系统用圆形调节阻尼阀结构

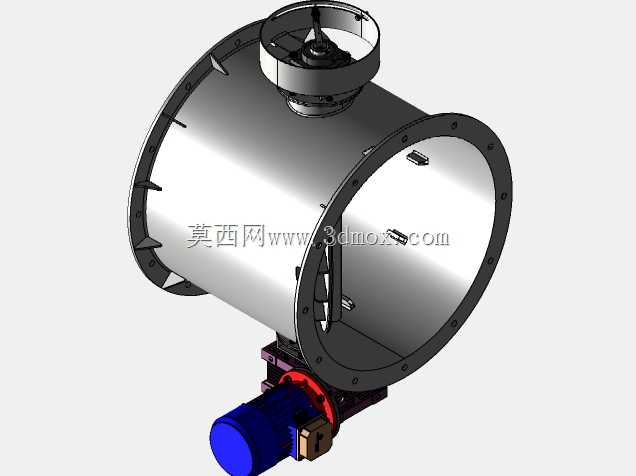

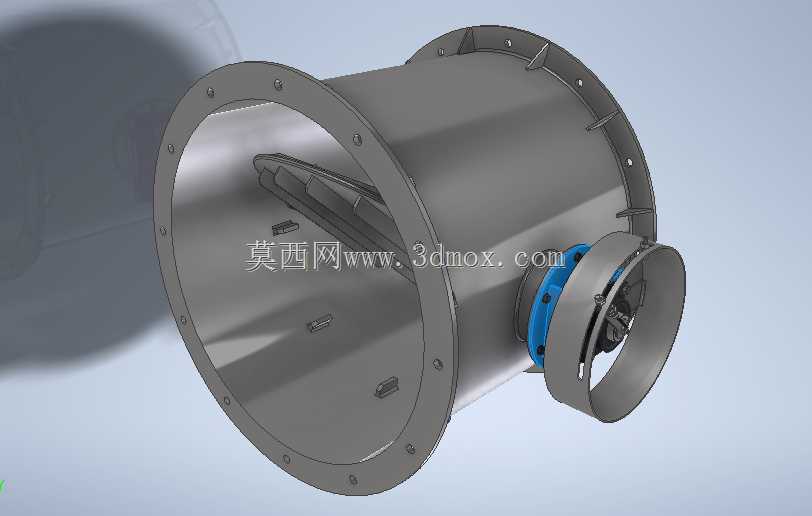

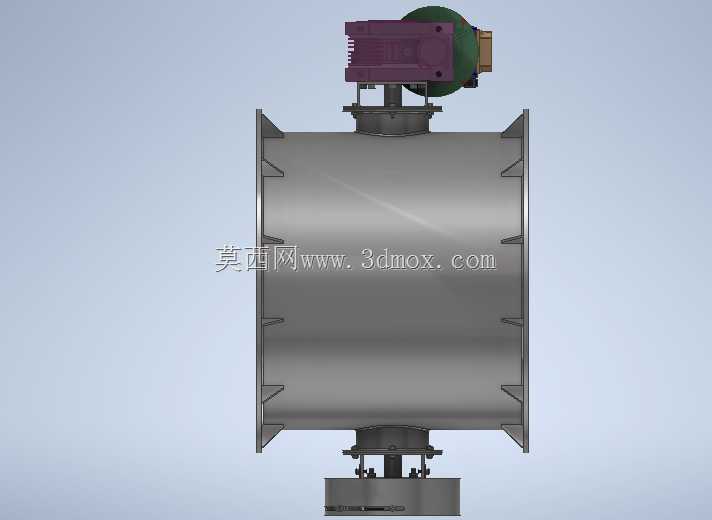

　　这款圆形阻尼阀主要应用在工业通风、窑炉送风、废气排放等管路系统中，承担管路内气流流量调节、通断控制的核心作用，常见于冶金、建材、环保通风这类需要精准调控风路工况的场景，安装在管道段中间位置，可配合执行器实现远程开度调节，也可通过侧边手动调节机构完成现场开度校准。从结构设计来看，整体采用圆筒形阀体搭配两端法兰连接结构，法兰端面上均匀布置螺栓安装孔，可直接与同公称通径的通风管道法兰对接，安装时不需要额外加工过渡连接件，只要匹配对应螺栓规格、做好法兰面密封即可完成装配，安装边界与同规格圆形风管完全适配，不会额外占用管路轴向安装空间。

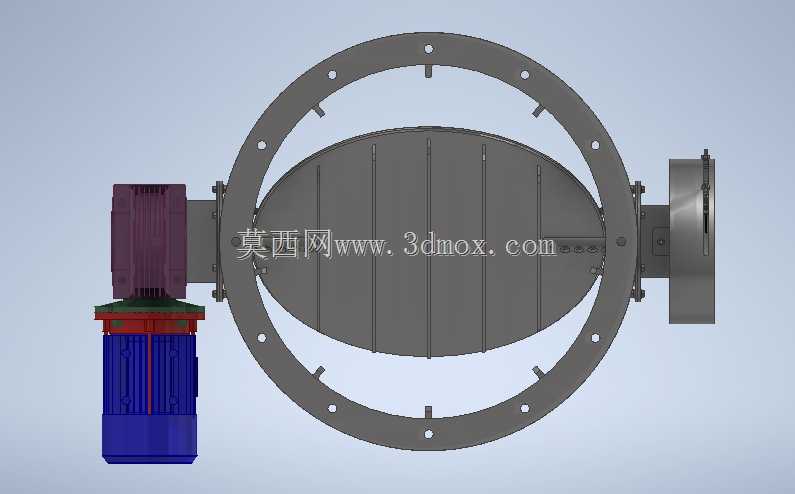

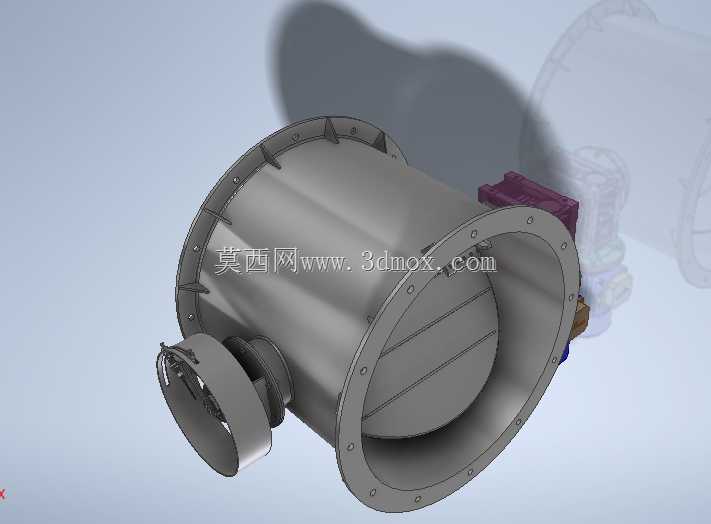

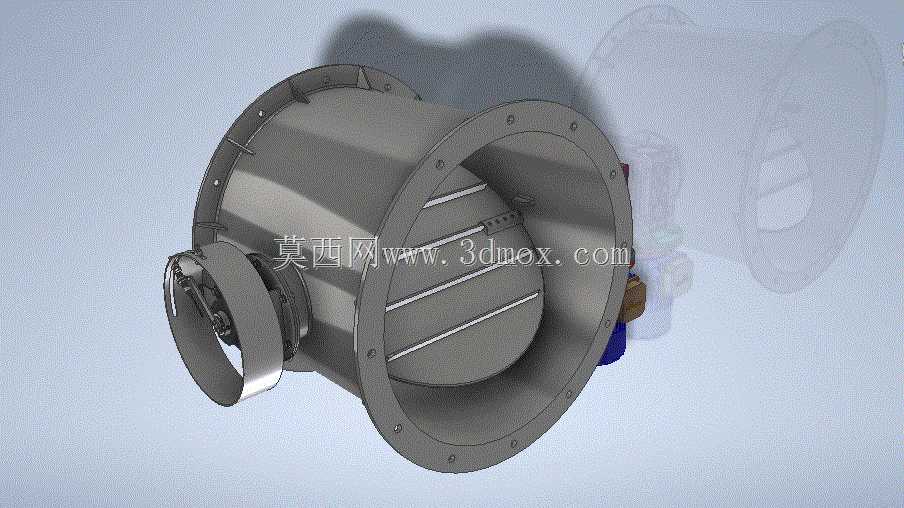

　　阀体内部设置多片平行布置的翻板调节结构，翻板转轴沿阀体径向布置，通过侧边的联动机构同步转动，当翻板平面与气流方向平行时，阀门处于全开状态，管路风阻降到最低，气流可顺畅通过；当翻板平面与气流方向垂直时，阀门处于全关状态，可截断管路气流；通过调整翻板的转动角度，可线性改变管路内的通流截面积，实现气流流量的精准调控，调节过程中翻板转动平稳，不会出现气流紊流引发的阀体振动问题。

　　设计过程中充分考虑了通风管路的实际工况，阀体外壳采用薄壁卷圆焊接结构，在保证结构强度的前提下尽可能降低阀体自重，降低管道承重负载；翻板边缘做了折边强化处理，避免长期受气流冲击出现变形，保证调节精度的长期稳定性；侧边的调节机构做了外置式设计，所有转动配合位置都预留了润滑维护空间，日常巡检时不需要拆解阀体即可完成润滑保养，降低后期维护成本。从安装适配性来看，阀体轴向长度按照常规通风阀的安装尺寸规范设计，两端法兰的螺栓孔中心距、孔径都匹配通用通风管道的法兰标准，不管是新建管路安装还是旧管路阀门替换，都可以直接对位安装，不需要对现有管道做切割、改孔处理；阀体侧面的执行器安装座预留了通用安装接口，既可以装手动调节手柄用于现场人工调节，也可以加装电动、气动执行器接入自动化控制系统，实现远程开度控制、与系统风机联动调节，适配不同自动化程度的通风系统需求。

　　实际使用中，这类阻尼阀可以根据管路内的风压、风量需求调整开度，比如窑炉送风系统中，可根据炉内温度、氧含量参数调整阀门开度，控制送入炉内的风量，保证炉内燃烧工况稳定；在废气处理系统中，可根据各支路的抽风需求调整阀门开度，平衡各支路的抽风压力，保证整个废气收集系统的风量分配均匀。结构设计上规避了传统风阀容易出现的翻板卡涩、关闭不严的问题，翻板转轴与阀体配合位置采用耐磨轴套，长期转动也不会出现间隙过大导致的翻板晃动问题，全关状态下翻板之间、翻板与阀体内壁之间的间隙控制在合理范围，可满足常规通风系统的关断密封性要求，不会出现明显的漏风问题。
