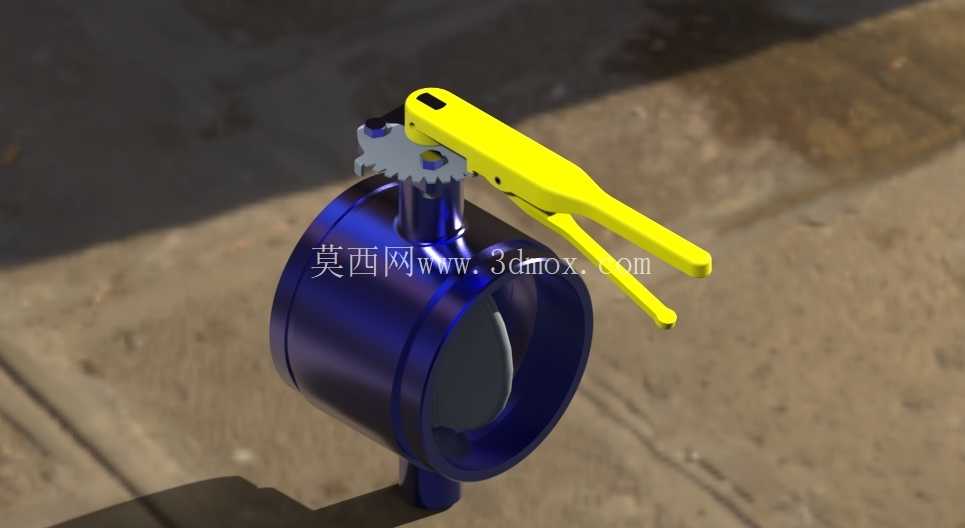

对夹式蝶阀手动调节结构三维设计

　　这款对夹式手动蝶阀的三维结构设计，核心围绕工业管路系统的截流与调节需求展开，适配给排水、暖通空调、低压流体输送等多个民用与工业场景的管路布设要求。从实际安装场景来看，这类蝶阀通常被夹持在两片管路法兰之间，不需要额外在阀体上设置法兰连接孔，整体轴向尺寸紧凑，对于安装空间局促的管井、设备夹层等位置，相比同通径的闸阀、截止阀能节省至少40%的轴向安装空间，有效降低管路布设的空间占用成本。

　　从功能特性层面看，该结构采用手柄式手动驱动，手柄与阀杆的连接位置设置了棘齿定位结构，可实现0-90度范围内的多档位开度调节，操作人员扳动手柄时，棘齿卡合结构能在任意调节开度位置实现锁止，避免管路流体压力波动导致阀板自行偏转，保障管路流量调节的稳定性。阀板采用流线型圆弧结构，在全开状态下流体过流阻力系数仅为0.2左右，远低于同通径截止阀的阻力值，能有效降低管路输送过程中的压损，减少流体输送的动力消耗。阀体采用直通式圆筒结构，内部无多余的流道凸起，介质流经时不易积存杂质，适用于含有少量悬浮颗粒的流体输送场景，日常维护时不需要完全拆卸管路，仅需松开法兰夹持螺栓即可将阀体取出清理。

　　设计过程中优先考虑了安装边界的适配性，阀体的外圆尺寸严格匹配对应通径法兰的密封面内径，夹持安装时阀体两端的密封面能与法兰垫片完全贴合，避免出现密封偏压导致的泄漏问题。阀杆与阀体的配合位置设置了多级密封槽，可根据输送介质的温度、腐蚀特性选配不同材质的密封圈，常温清水工况可采用丁腈橡胶密封圈，有弱腐蚀需求的场景可更换为氟橡胶材质，不需要改动整体阀体结构即可适配不同工况需求。手柄的操作力经过力矩匹配设计，在公称压力工况下，单人徒手即可完成启闭操作，不需要额外加装加力杆，避免操作力矩过大导致阀杆扭转变形。

　　从结构细节来看，阀板与阀杆采用扁方连接配合，传动过程中无间隙旷量，手柄的转动角度与阀板的开度完全对应，操作人员可通过手柄的指向位置直观判断阀板的开启状态，避免出现误操作。阀体底部的阀杆支撑位置设置了耐磨衬套，长期启闭操作过程中可减少阀杆与阀体的磨损，延长整体结构的使用寿命，衬套磨损后仅需更换衬套即可恢复配合精度，降低后期维护的配件成本。整体结构没有复杂的传动组件，零件数量仅为同通径闸阀的三分之一，加工制造时的工艺性更好，铸造成型后仅需少量机加工工序即可完成各配合面的加工，适合批量生产制造。
