MP40造型橡皮筋发射玩具结构设计

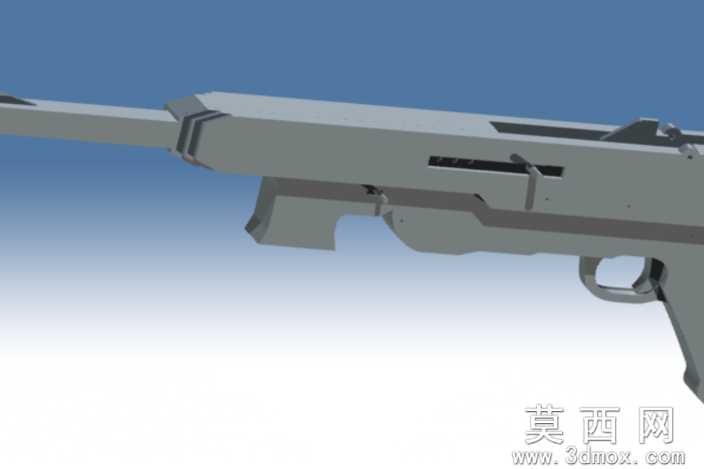

本作品以经典MP40冲锋枪的外观轮廓为设计原型，打造了一款可发射橡皮筋的趣味玩具结构，整体建模过程在三维软件中完成，全程遵循比例还原与功能适配的双重设计逻辑。建模阶段首先对MP40的经典外形线条进行提炼简化，保留其标志性的长条形机匣轮廓、前置枪管段、下方扳机护圈与握把的基础造型，剔除了真铁的复杂内部击发结构，替换为适配橡皮筋发射的专用传动结构，所有零件均采用参数化建模方式搭建，每一处卡扣、转轴位、橡皮筋挂点都预留了标准装配公差，确保3D打印或手工制作时能够顺利组装。材质渲染阶段，整体主体结构选用哑光浅灰的工程塑料质感，还原轻量化玩具的视觉属性，机匣侧面的装饰开槽、枪管段的防滑纹路都通过凹凸贴图实现细节表现，扳机、握把片等活动或握持部位单独赋予深灰色磨砂材质，区分不同功能区域的视觉层次，渲染时采用柔和的侧上方打光，清晰展现结构的棱角转折与装配关系，避免过度光影效果掩盖结构本身的设计细节。结构设计上，核心发射机构采用棘轮式挂皮筋结构，机匣上部设置多组等距挂点，可同时挂载多根橡皮筋实现依次发射，扳机与棘轮之间通过简单的连杆结构实现联动，扣动扳机即可释放单根橡皮筋完成发射，复位弹簧位预留了标准弹性件安装槽，无需额外定制配件即可使用通用规格的小弹簧完成组装，所有零件均设计为无倒扣的直出结构，适配普通FDM3D打印机的打印需求，无需添加支撑即可完成单个零件的制作，整体装配仅需少量螺丝与转轴销钉即可完成，组装难度低，适合手工爱好者自行制作。设计思路上，作品平衡了造型还原度与玩具的安全属性，整体边缘全部做圆角钝化处理，避免尖锐边角造成划伤，发射结构的弹力经过测算，仅使用普通文具橡皮筋即可完成发射，动能控制在安全范围内，既保留了经典枪械的造型辨识度，又符合玩具的安全使用要求，整体结构拆分合理，零件数量控制在较低区间，既方便打印制作，也便于后期的维护与零件更换。
