230V16A船型翘板电源开关结构设计

　　在低压配电末端的用电设备控制场景中，翘板开关是应用覆盖范围极广的手动通断元件，小到桌面小家电、台式办公设备，大到工业控制柜的辅助回路、小型机电设备的本地控制端，都能见到这类开关的身影。这款额定适配230V交流回路、载流能力16A的翘板开关，在设计阶段就充分考虑了民用与轻工业场景的通用安装需求，没有采用特殊定制的安装结构，完全适配市面主流的标准面板开孔尺寸，安装时不需要额外定制开孔模具，普通设备生产厂商的装配线可直接完成压装固定，插片式接线端适配常规的6.3mm冷压端子，接线工序不需要焊接，装配工人使用普通压线钳即可完成接线作业，能有效降低批量装配的工时消耗。

　　从功能特性来看，这款开关采用单刀双掷的触点结构设计，触点部分选用银合金材质，相比纯铜触点具备更优的耐电弧烧蚀能力，在16A额定载流工况下长期通断，触点接触电阻的波动范围可控制在极小的区间内，不会因为长期通断产生的电弧造成触点氧化、接触不良等问题，开关的操作手感做了针对性的阻尼调校，按动翘板时的行程清晰，到位反馈明确，不会出现虚位卡顿或者按动后回弹不到位的情况，操作寿命可满足常规用电设备全生命周期的使用需求，不需要在设备使用周期内频繁更换开关元件。

　　外形设计上，这款开关采用黑色阻燃PA材质作为外壳主体，翘板操作面做了细微的防滑纹理处理，同时在操作面印刷了清晰的通断状态标识，用户在操作时不需要额外查看说明书即可快速判断当前回路的通断状态，外壳的阻燃等级满足UL94-V0要求，即使回路出现短时过载造成开关内部温升过高，外壳也不会出现明火滴落的情况，可有效降低用电安全隐患。开关的安装卡扣采用弹性悬臂结构，卡扣的伸出量做了冗余设计，可适配1.0mm到2.5mm厚度范围的面板安装，不管是薄款的塑料设备外壳，还是稍厚的金属控制柜面板，都能通过卡扣的弹性变形实现牢固卡接，安装后不会出现松动晃动的情况，插片接线端的位置做了防错位设计，两个插片的间距符合行业通用标准，接线时不会出现正负极接反的问题，同时插片根部做了加强筋结构，在接线插拔或者设备运输过程中受到外力拉扯时，插片不会出现歪斜、脱落的情况。

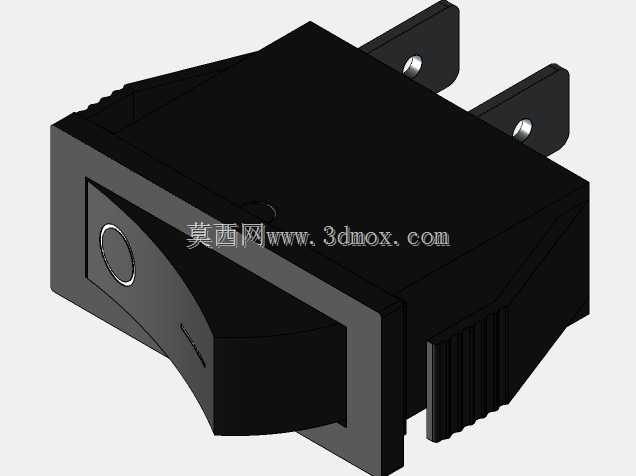

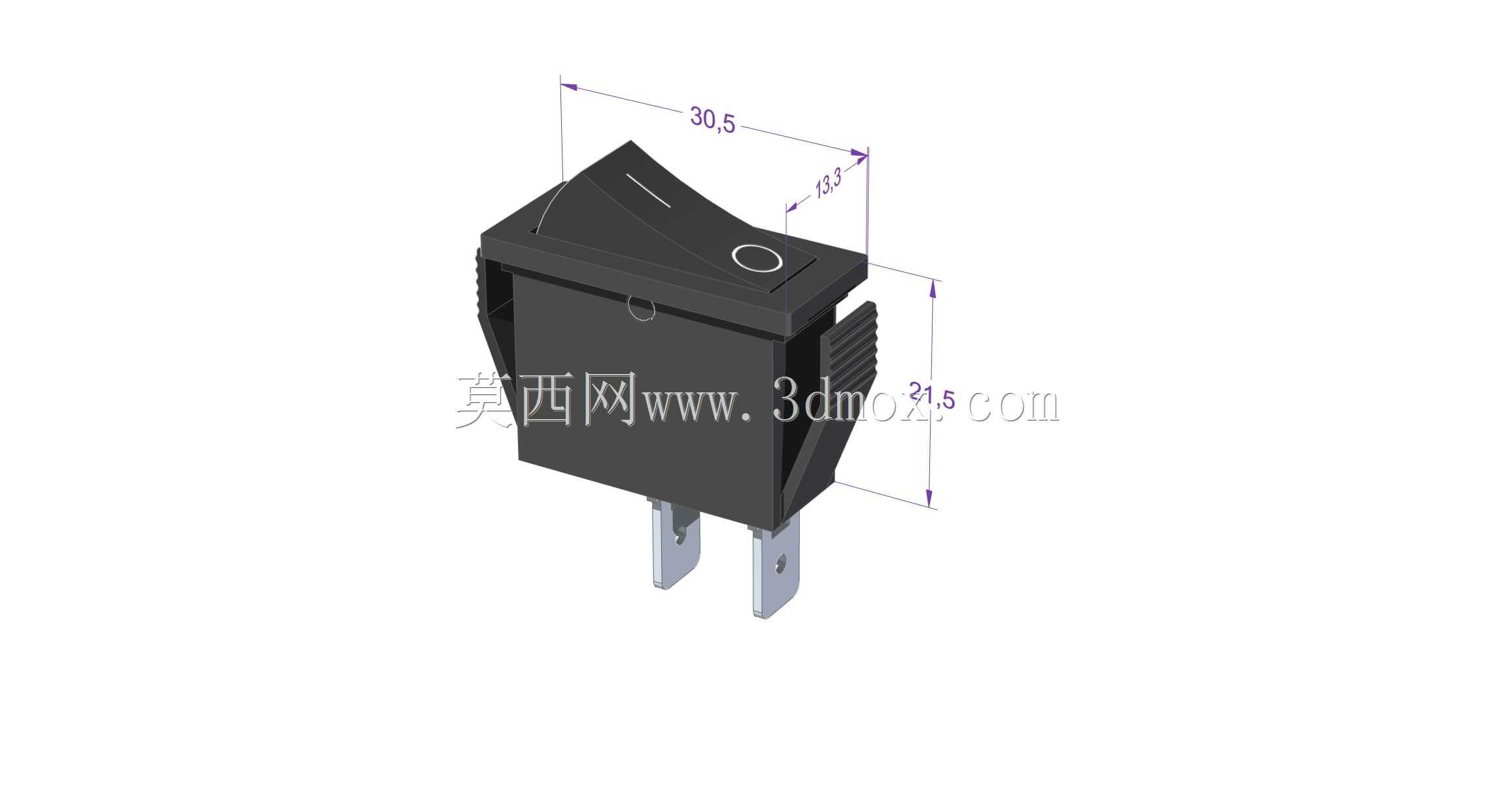

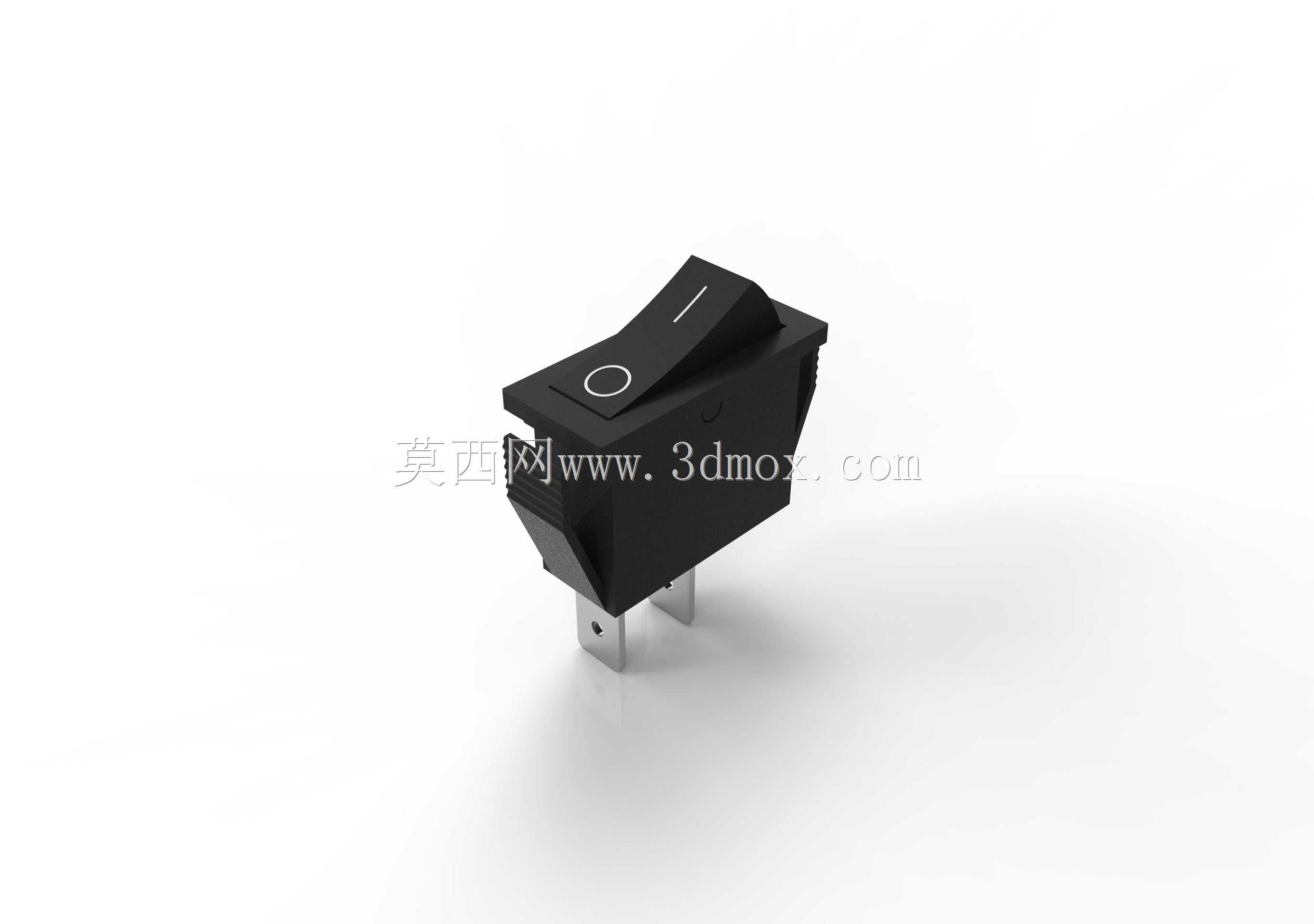

　　从三维建模的角度来看，这款开关的模型还原了实际产品的所有装配细节，包括翘板与底座的配合间隙、卡扣的弹性结构尺寸、插片的安装位置与伸出长度，在做设备整体结构装配时，可以直接将该模型导入装配体中，校验面板开孔尺寸是否匹配、接线端的预留空间是否充足，避免在实际生产阶段出现开关装不上、接线端子与周边结构干涉的问题。很多结构设计人员在做小型设备的面板布局时，经常会忽略开关元件的安装深度尺寸，导致装配后开关背部的接线端与设备内部的电路板、结构筋位产生干涉，这款模型完整还原了开关的整体高度尺寸，包括插片伸出底座的长度，设计人员在布局阶段就可以提前预留足够的接线空间，同时模型也还原了翘板的摆动角度范围，在设计面板周边的凸起结构时，可以提前校验翘板按动到极限位置时是否会与周边结构产生碰撞，避免后期开模后才发现结构干涉，造成不必要的改模成本。

　　在实际选型应用中，这款16A规格的翘板开关可覆盖绝大多数民用及轻工业设备的控制需求，比如额定功率2000W以内的加热类设备、1.5kW以内的小型电机控制回路、办公设备的主电源控制等，相比小载流规格的开关，16A的载流余量更充足，在设备启动瞬间的冲击电流下也能保持稳定的通断性能，不会因为短时电流冲击造成触点粘连。开关的密封结构做了基础的防尘设计，底座与翘板的配合缝隙处做了限位挡边，可阻挡日常使用环境中的灰尘、少量飞溅的液体进入开关内部，适配普通室内场景的使用需求，不需要额外加装防水防护罩即可满足常规环境的使用要求。
