简易龙门式数控加工机床结构模型

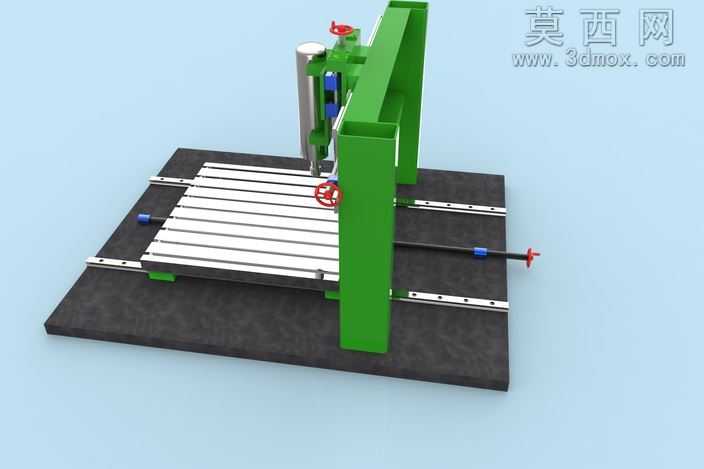

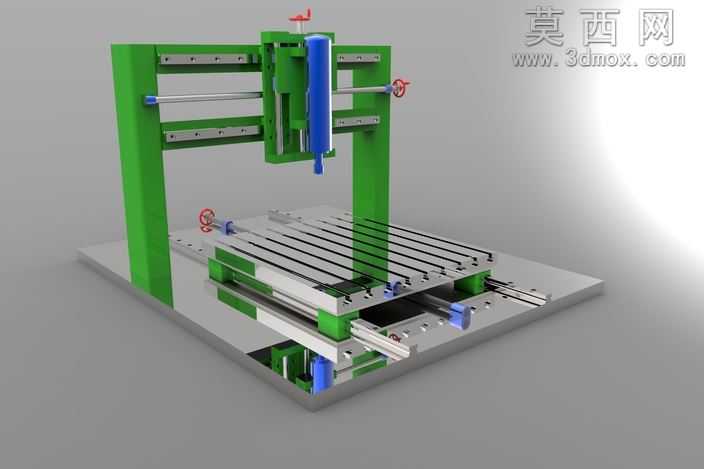

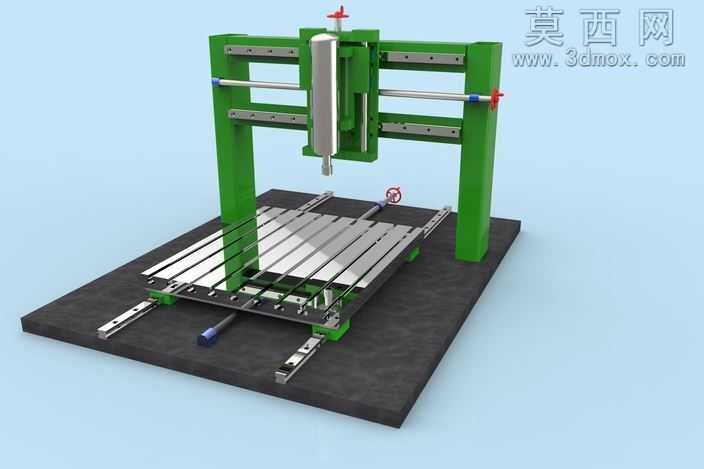

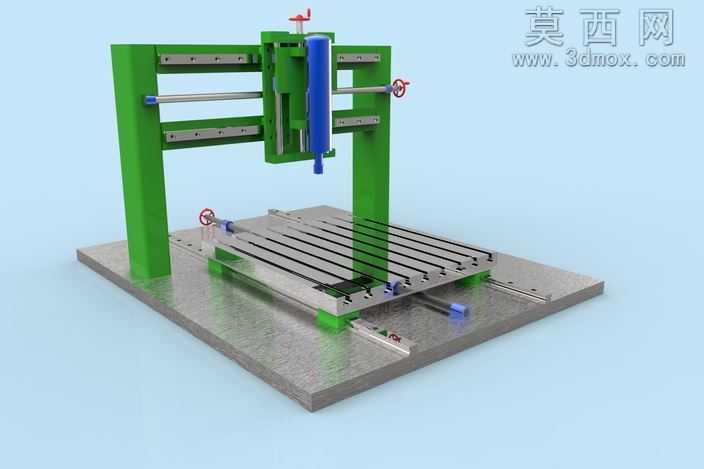

本模型为简化设计的龙门式数控机床三维结构，采用SolidWorks完成全参数化建模，整体围绕龙门框架移动式加工的核心逻辑搭建，省略了复杂的电控布线、驱动电机等附属部件，仅保留核心机械运动结构，清晰展现此类机床的基础运动逻辑与布局特征。建模过程中优先采用拉伸、切除、装配配合等基础特征命令完成各零件搭建，降低模型复杂度的同时保证结构逻辑准确，各运动副均添加了符合实际工况的配合约束，可直观演示各轴的运动行程与相对位置关系。材质渲染方面，床身底座采用深灰色磨砂铸铁材质，模拟实际机床铸件的厚重质感与减震特性；龙门立柱、横梁等主体支撑结构采用亮绿色烤漆金属材质，区分支撑部件与运动部件；工作台面采用银灰色拉丝不锈钢材质，还原金属加工工作台的耐磨表面特征；各导轨、传动光轴采用亮银色抛光金属材质，手轮操作件采用红色哑光塑料材质，通过材质差异清晰区分不同功能的零部件，提升模型的辨识度与直观性。结构布局上，模型采用固定工作台配合移动龙门的经典布局，底部为厚重的方形减震底座，上方铺设十字交叉布置的线性导轨，承载可前后移动的龙门框架；龙门双立柱之间架设横向横梁，横梁上搭载可左右移动的垂直主轴滑枕，滑枕可沿垂直方向完成进给运动，三个方向的运动轴均通过手轮结构模拟手动进给操作，清晰展现三轴联动加工的运动逻辑；工作台面采用T型槽式平台设计，预留工件装夹的槽位结构，符合常规数控加工机床的工作台设计规范。设计思路上，本模型定位为教学演示用简化结构，剔除了实际机床复杂的外防护、排屑系统、数控系统、伺服驱动等非核心结构部件，仅保留最核心的框架、导轨、滑枕、主轴、工作台等机械结构，让观看者可以快速理解龙门式数控机床的基础构成与运动原理，适合作为机械专业入门教学的演示模型，也可作为同类机床方案设计初期的布局参考框架，模型各零件均保留可编辑参数，可根据实际设计需求快速修改各轴行程、框架尺寸、主轴规格等参数，拓展为不同规格的龙门加工设备模型。
