Palacita数控热丝泡沫切割设备

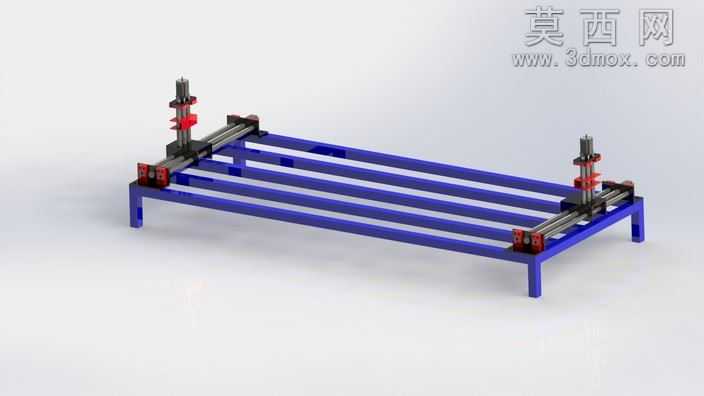

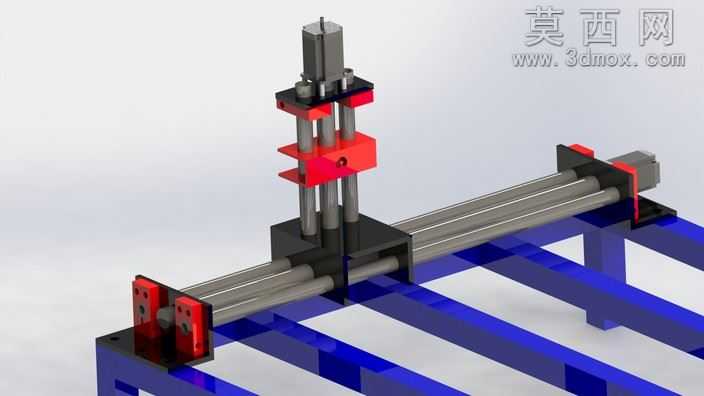

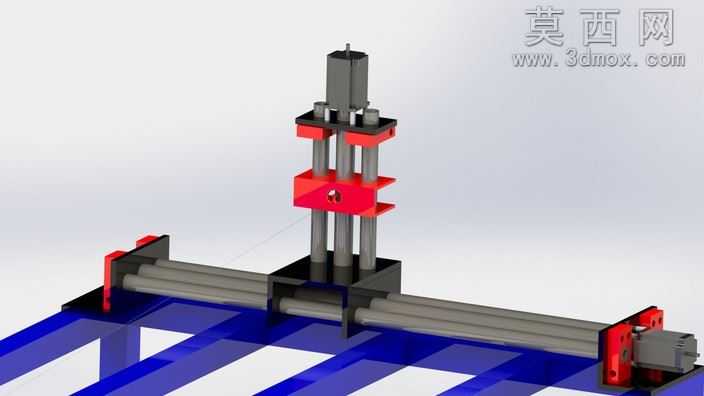

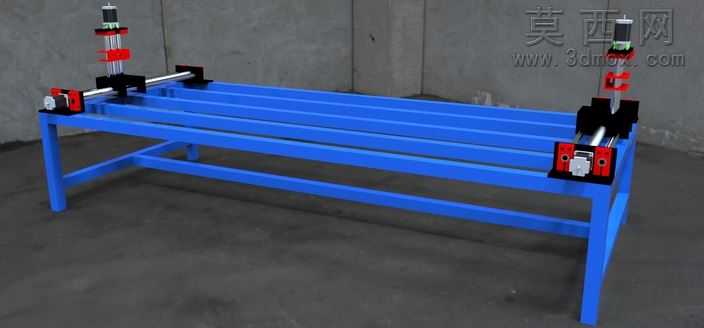

本模型为数控热丝切割设备，采用SolidWorks完成全参数化三维建模，整体结构经过严谨的装配约束校验，各运动部件无干涉错位问题，可直接用于结构验证与加工参考。设备主体采用长条形龙门式布局，底部支撑框架由多根平行布置的标准型钢型材拼接而成，通过焊接式支脚实现平稳落地支撑，框架型材表面赋予深蓝色金属烤漆材质，还原工业设备的真实涂装质感，支脚与型材连接处做了圆角过渡处理，避免应力集中的结构缺陷。两侧纵向布置高精度直线导轨副，导轨搭配带预紧功能的滑块组件，可实现纵向的低阻力平稳滑移，滑块安装座采用铸铁材质，表面做发黑防锈处理，安装座上集成了步进电机安装位与同步带传动结构，可精准控制纵向运动的进给精度。横向移动横梁搭载在两侧纵向滑块上，横梁上同样配置直线导轨与传动组件，可带动热丝切割头完成横向进给运动，切割头升降组件采用双导柱导向结构，搭配丝杠传动实现热丝的上下位置调节，可适配不同厚度的泡沫材料切割需求。热丝固定组件采用耐高温绝缘材质制作，搭配张紧调节结构，可保证电热丝在高温工作状态下保持合适的张紧度，避免热丝松弛影响切割精度，切割头处预留了电热丝接线端子的安装位置，可直观展示电路接线的布局逻辑。建模过程中对所有标准件均采用真实标准件库调用，包括导轨固定螺栓、滑块锁紧螺钉、型材连接角码等细节均完整还原，未做省略简化，渲染阶段采用工业产品展示级光照设置，金属部件添加了真实的环境反射效果，绝缘部件赋予哑光工程塑料质感，整体视觉效果贴近真实设备的实物状态。设计思路围绕泡沫材料的高精度数控切割需求展开，针对航模、无人机泡沫零部件的加工场景，优化了设备的有效加工行程，双切割头的布局可大幅提升对称类泡沫零件的加工效率，整体结构兼顾了刚性与轻量化需求，运动部件的重量经过优化，可降低传动负载，提升运动响应速度，设备的各运动轴均预留了限位开关安装位，可满足数控系统的行程保护需求，整体结构设计合理，可直接作为同类热丝切割设备的研发参考原型。
