室内安装RM20高压隔离开关结构设计

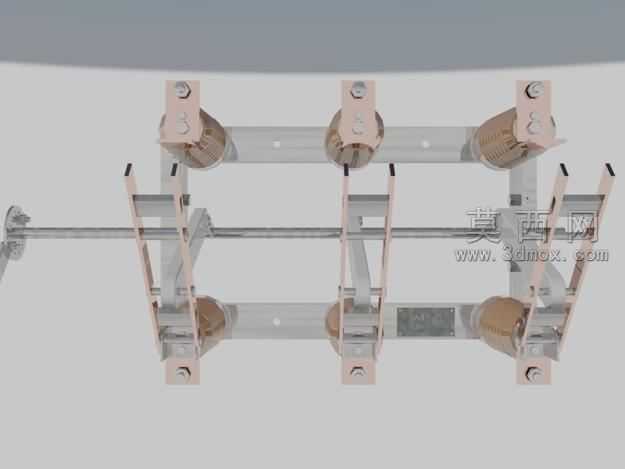

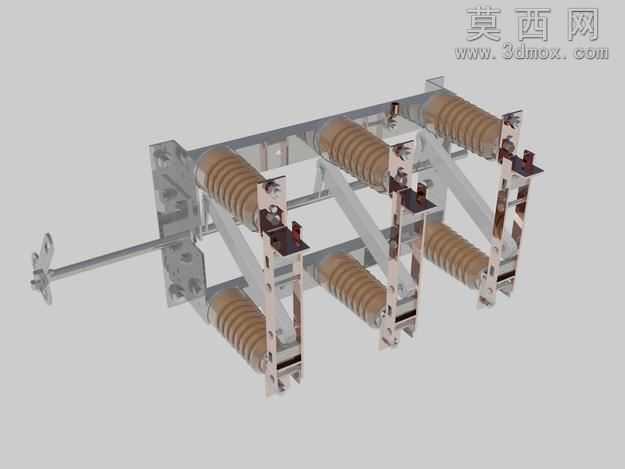

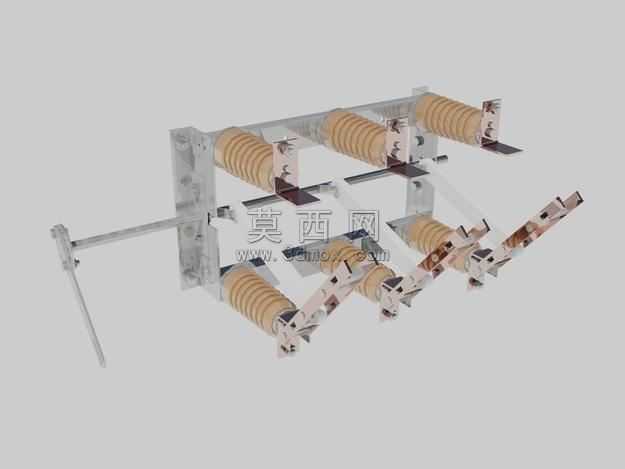

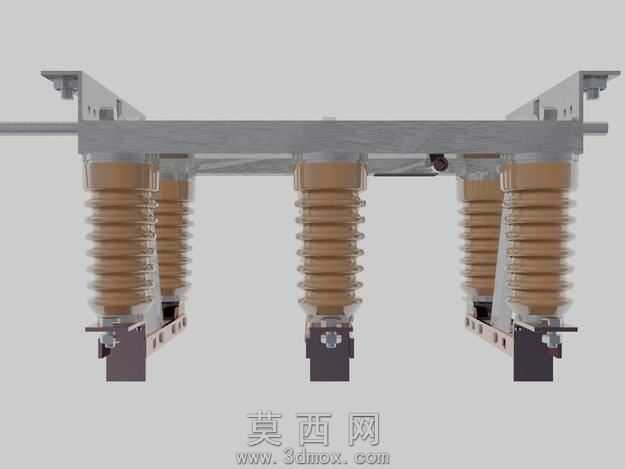

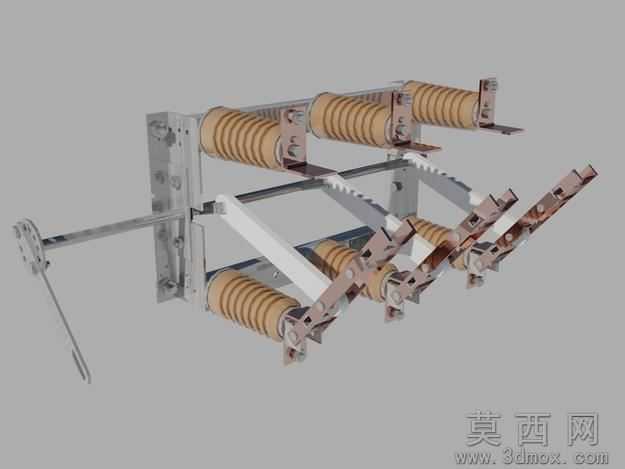

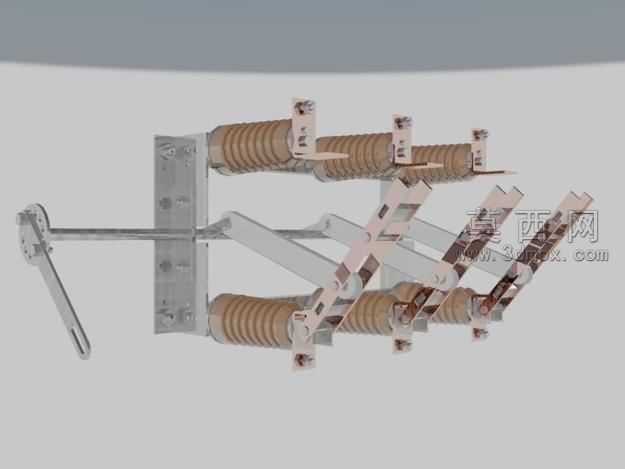

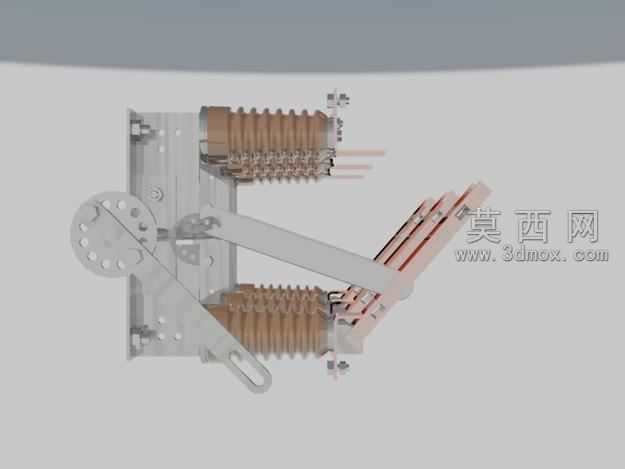

本模型为室内安装型RM20中压高压隔离开关的三维设计成果，建模阶段以实际电力系统中压配电场景的安装需求为核心依据，严格遵循高压隔离开关的电气安全间隙、机械动作行程等行业规范完成整体结构搭建。建模过程中首先完成安装基座的结构绘制，采用壁挂式安装的框架结构设计，预留标准安装孔位，适配室内配电柜体的安装尺寸要求，基座部分采用金属材质参数设置，还原钢制构件的结构强度特征。绝缘支柱部分采用多段式陶瓷绝缘结构建模，每段绝缘柱的爬电距离参数符合中压设备的绝缘要求，表面设置波纹状的伞裙结构，在三维建模中精准还原伞裙的弧度与间距，材质上赋予陶瓷类的哑光米白质感，搭配金属固定嵌件的金属光泽材质，区分绝缘部分与导电部分的材质差异。导电闸刀部分采用三极联动的结构设计，每相闸刀配备独立的动触头与静触头，触头接触区域设置贴合面的细节结构，保证导电通路的接触面积符合载流要求，闸刀的转动轴采用统一的联动连杆结构，操作端延伸出手动操作手柄，建模时完整还原操作手柄的转动行程与闸刀分合角度的对应关系，确保分闸状态下断口的绝缘间隙满足安全规范。整体装配过程中严格校验各部件的装配干涉情况，转动部件预留合理的活动间隙，联动机构的连接部位设置铰接结构的细节，还原实际产品的机械动作逻辑。渲染阶段采用中性灰色背景突出设备主体，金属导电部件赋予紫铜材质的金属色泽与轻微氧化质感，结构框架采用镀锌钢材的银灰色哑光材质，绝缘部件保留陶瓷的温润质感，通过光影效果突出各部件的结构层次，清晰展示隔离开关分闸状态下的断口结构、绝缘支撑布局以及操作机构的联动关系，整体模型完整还原了室内中压隔离开关的全部结构特征，可用于配电设备布局校验、安装模拟以及结构原理展示使用。
