小型带式塑料件直线输送设备结构

　　这款小型直线皮带输送设备，主要面向注塑车间的塑料零部件中转输送场景设计，适配注塑机出料端到后续分拣、包装工位的短距离物料转运需求，解决塑料件成型后人工搬运效率低、工件易掉落刮花的问题。设备整体采用落地式支腿搭配脚轮的结构设计，支腿设置高度调节结构，可根据对接设备的出料高度在一定范围内调整输送面高度，适配不同型号注塑机、接驳台的安装高度差，底部的万向脚轮带刹车结构，既可以满足车间内灵活转场调整工位的需求，到位后踩下刹车即可固定设备位置，避免运行过程中出现移位。

　　输送面采用黑色哑光防滑皮带，表面摩擦系数适中，既可以保证塑料件在输送过程中不会因为皮带运行惯性出现打滑偏移，也不会对塑料件表面造成刮擦损伤，适配ABS、PP、PE等常见注塑材质的零部件输送，对于带轻微弧度、小尺寸的塑料杂件也能稳定输送，不会出现卡料、掉料的情况。驱动端采用侧装式减速电机直连驱动辊的结构，省去了中间链传动的冗余结构，整体结构更紧凑，传动效率更高，运行过程中噪音更低，电机的转速匹配常规塑料件输送的线速度要求，可根据实际生产节拍调整运行速度，满足不同产能下的输送节奏需求。

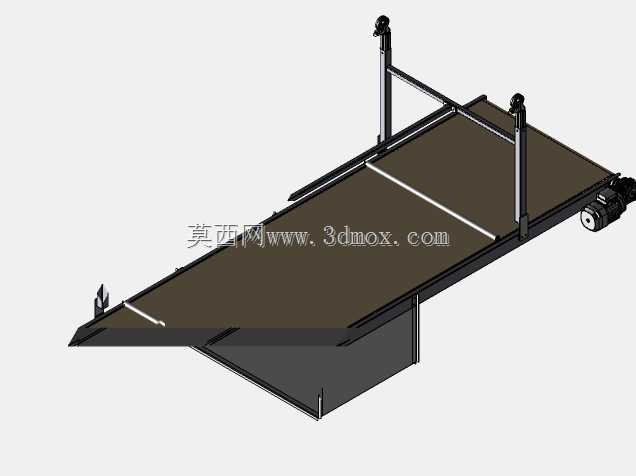

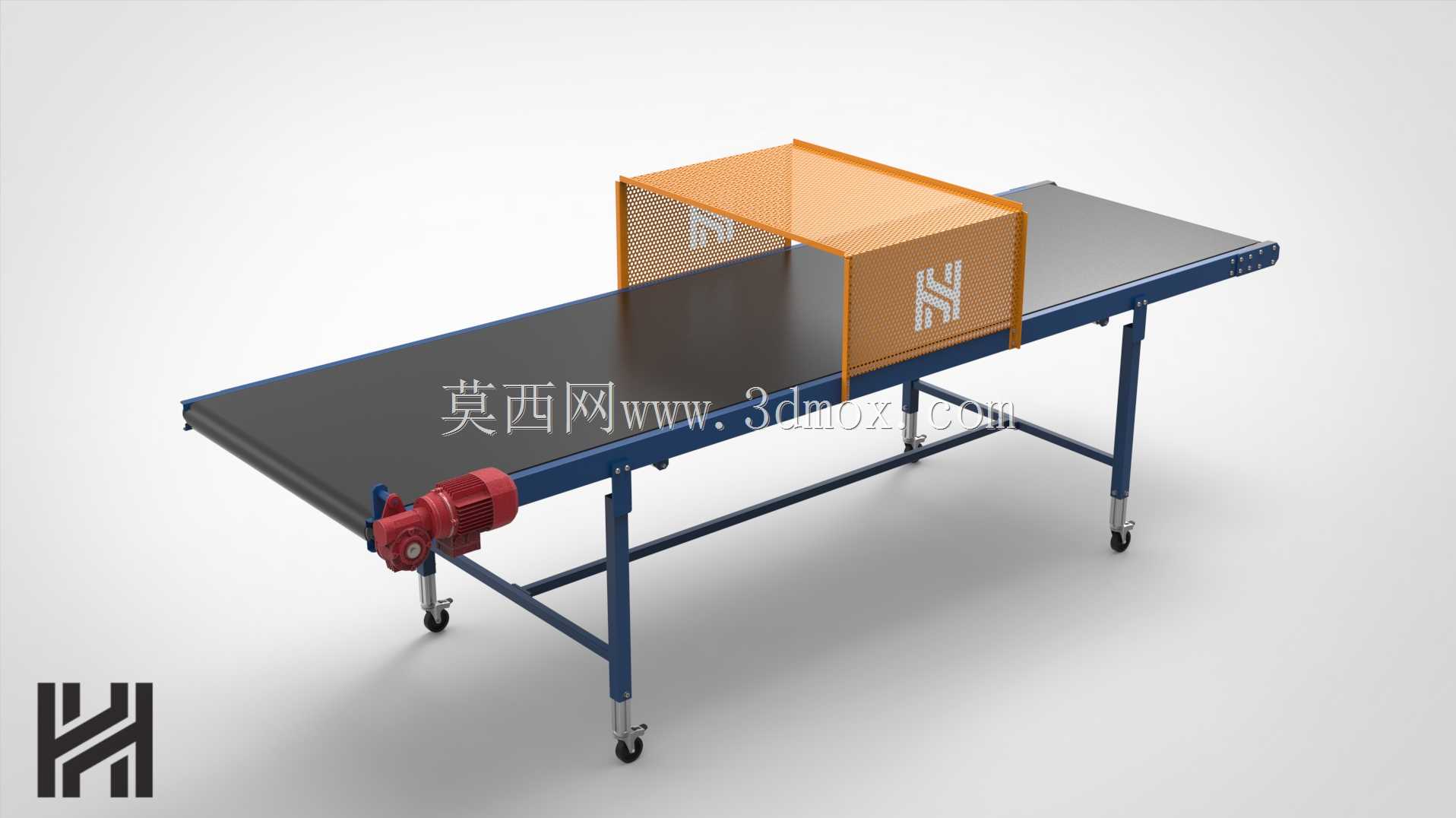

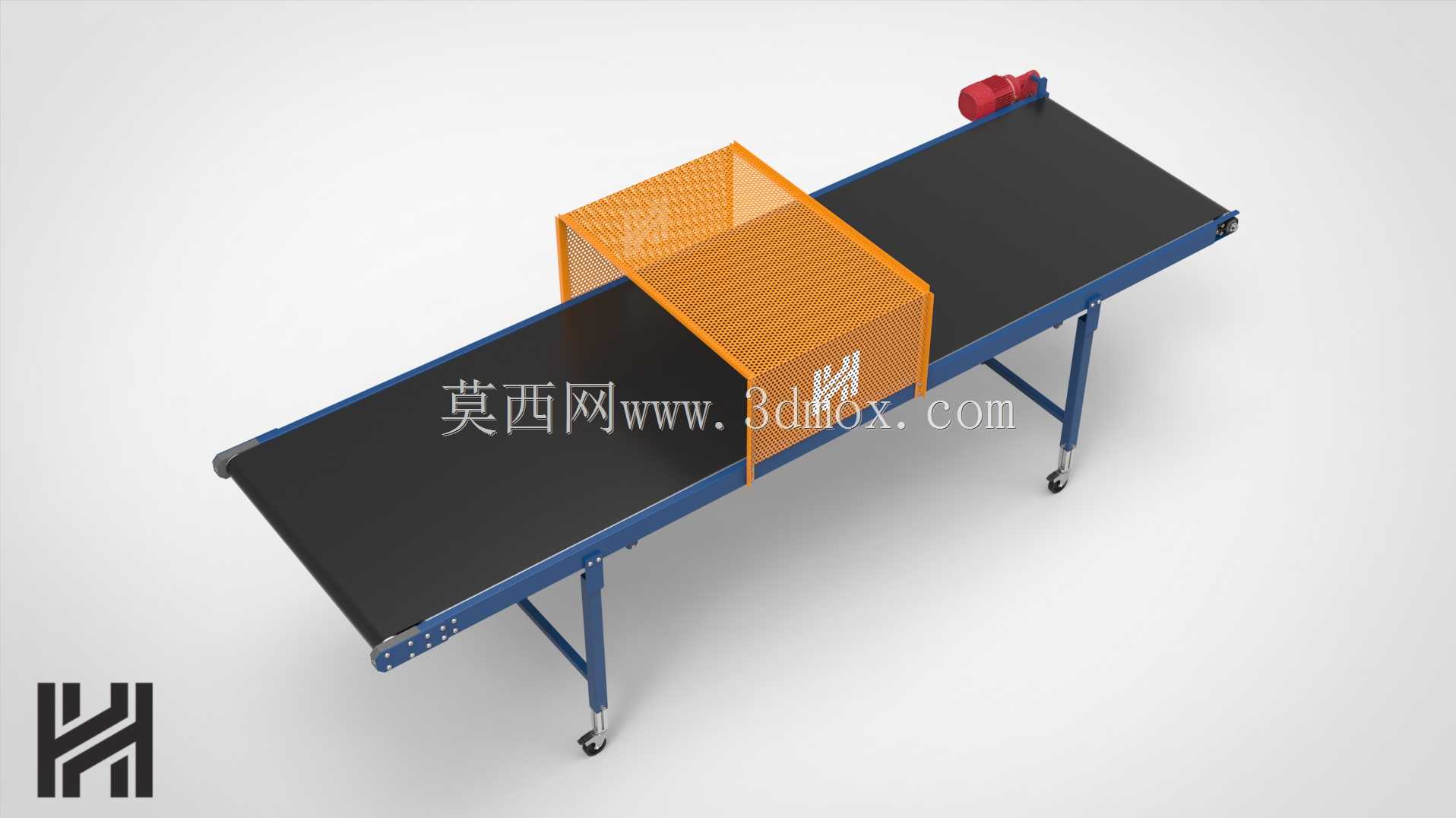

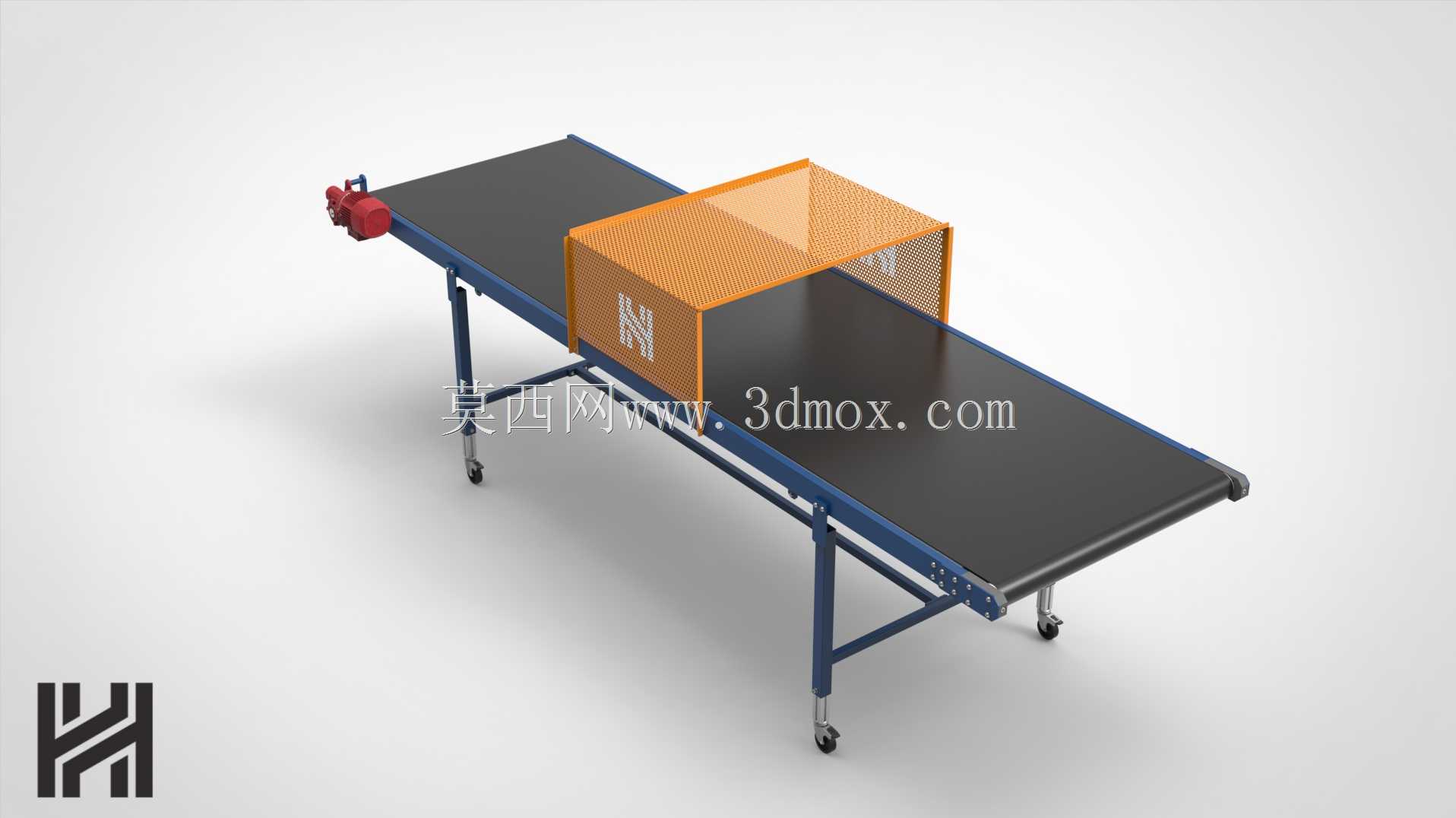

　　设备中部设置的橙色网格防护挡板，主要作用是分隔输送区域与人员操作通道，避免操作人员衣物、工具意外卷入输送辊与皮带的间隙造成安全隐患，网格结构既可以保证防护强度，也不会遮挡操作人员观察输送面上工件运行状态的视线，挡板采用快拆式安装结构，日常维护、更换皮带时可以快速拆卸，不需要动用复杂工具即可完成拆装作业。设备的机架采用标准矩形钢管焊接成型，表面做喷塑防锈处理，整体刚性足够，在额定负载下不会出现明显的形变，保证皮带长期运行不会出现跑偏的情况；两端的输送辊做了腰形孔调节结构，可通过调整两端辊筒的张紧度来修正皮带的跑偏量，日常维护调整操作简单，不需要专业人员即可完成常规调校。从安装边界来看，设备整体输送面尺寸为3500mm长、950mm宽，安装时需要预留的空间除了设备本身的占地面积外，还需要在驱动电机侧预留至少300mm的维护操作空间，在两端接驳位置预留100mm的对接间隙，方便与上下游设备做衔接固定；设备的支腿调节行程覆盖常规车间工位的高度差范围，不需要额外做垫高基础即可完成安装，对于车间地面平整度的要求较低，即使是普通水磨石、环氧地坪地面都可以稳定放置使用。

　　在实际应用中，这款设备除了适配塑料件输送场景外，也可以通过更换不同表面材质的皮带，适配小五金件、包装件等轻质工件的短距离输送，设备的整体结构模块化程度较高，后续如果需要调整输送长度、增加挡边、添加计数传感器等功能，都可以在原有基础结构上做改装，不需要重新设计整体机架，降低了后续产线调整的改造成本。设计过程中充分考虑了车间日常使用的维护便利性，所有易损件都采用标准通用件，皮带、辊筒、轴承、脚轮都可以在常规五金渠道采购替换，不需要定制特殊规格配件，减少设备停机维护的等待时间；整体结构没有复杂的异形加工件，大部分构件都是标准型材焊接、裁切成型，加工制造成本可控，适合中小批量生产制造，也适合小型加工厂自行改制适配自身产线需求。设备运行过程中，皮带下方设置的托辊可以均匀支撑皮带，避免长时间负载运行后皮带出现下塌变形，保证输送面的平整度，工件在输送过程中运行平稳，不会出现颠簸跳动的情况，对于表面要求较高的外观类塑料件也能友好输送，不会造成外观瑕疵。
