钣金件冲压成型工装模具结构设计

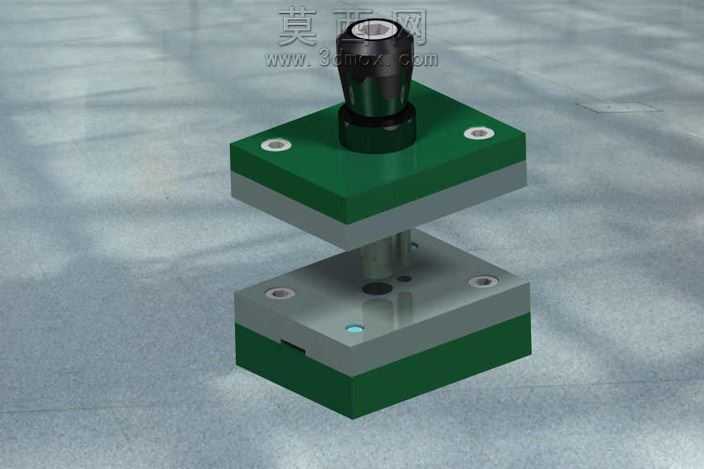

本模型为钣金件冲压成型专用模具，采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循冷冲压模具设计规范，对上下模座、凸模、凹模、导柱导套、模柄等核心零部件进行了1:1等比例还原，各部件间的装配关系完全匹配实际生产中的装配公差要求。模型渲染阶段采用工业级写实材质方案，上下模座的金属基材表面赋予哑光铸铁材质，搭配绿色防锈漆涂层效果，凸模工作部位赋予高硬度合金钢材的金属光泽质感，安装孔、定位销孔等细节部位做了倒角、沉孔的精细化处理，还原真实模具的加工工艺特征。结构设计上采用标准冷冲模架结构，上模通过模柄与压力机滑块连接，下模通过安装孔固定在压力机工作台面，导柱导套配合保证上下模合模时的同轴度精度，避免冲压过程中出现凸凹模错位问题，凹模周边设置的定位结构可精准固定钣金坯料位置，保证冲压成型件的尺寸一致性。设计思路围绕小型钣金件的批量冲压生产需求展开，整体结构紧凑，零部件均采用行业标准件规格，便于后期的加工制造与维护更换，合模行程、开模间距等参数均匹配常规小型压力机的技术参数，无需额外改造设备即可投入生产使用，模型完整呈现了冲压模具从模架选型到工作部件设计的全流程结构逻辑，可作为钣金模具设计的参考案例使用。
