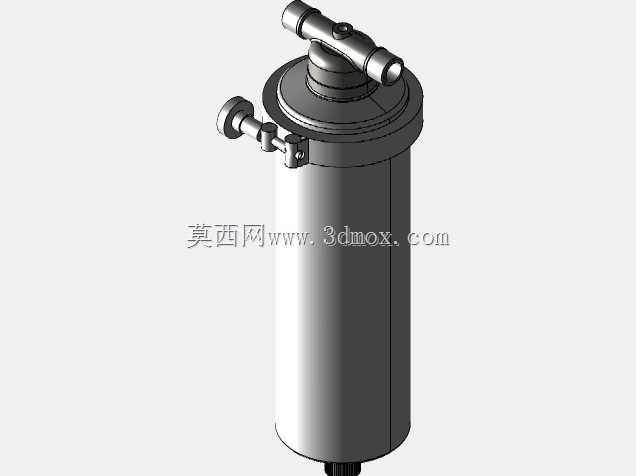

Geyser-Premier10SL1/2规格家用水过滤器结构

　　在民用净水、小型商用供水预处理的实际项目场景里，这类1/2英寸接口的水过滤器是入户水路、小型净水终端、商用饮品设备进水端的核心配套部件，很多结构工程师在做整机净水设备布局、家装水路改造配套选型的时候，都需要精准的三维结构来核对安装空间、接口匹配度，避免现场安装出现干涉、接口不匹配的返工问题。这款水过滤器的壳体采用304食品级不锈钢材质，首先是从接触饮用水的卫生安全角度出发，304不锈钢耐日常供水的氯离子腐蚀能力足够应对常规市政供水、小型集中供水的水质工况，不会像普通塑料壳体长期使用后出现老化开裂、析出异味的问题，同时不锈钢壳体的抗水压冲击能力更强，面对水路开关瞬间产生的水锤效应，能保持结构稳定，不会出现壳体爆裂漏水的隐患。从实际使用功能来看，这款过滤器的核心作用是拦截入户水路中的泥沙、铁锈、大颗粒悬浮杂质，避免这些杂质进入后续的净水滤芯、热水器、洗衣机、水龙头等用水设备，造成阀芯磨损、滤芯堵塞、设备涉水部件提前失效的问题，10微米的过滤精度属于前置粗滤的合理区间，既能保证足够的杂质拦截能力，又不会因为精度过高导致压损过大，影响正常出水流量，适配家庭常规4分水管路的供水流量需求，不会出现装上过滤器之后出水明显变小的问题。

　　做结构设计的时候，首先要考虑的是安装边界的适配性，这款产品总高度360mm，壳体直径140mm，这个尺寸是经过实际安装场景验证的，不管是安装在入户水表后方的狭小空间，还是橱柜内部的水路节点，都不会占用过多空间，1/2英寸的细牙连接尺寸是国内家装水路最通用的4分接口规格，不需要额外做变径接头就能和现有PPR管、不锈钢波纹管直接对接，降低安装的配件成本和漏水风险。设计思路上，这款过滤器采用了上下端盖密封的筒式结构，壳体做了圆弧过渡处理，没有尖锐的棱角，一方面是避免安装过程中划伤施工人员，另一方面圆弧结构的承压能力比直角结构更好，在8atm的最大工作压力下，壳体的应力分布更均匀，不会出现局部应力集中导致的疲劳损坏。水路的进出接口采用同轴对称布局，安装的时候不需要刻意区分进出水方向？不对，实际结构里是下进上出的流向设计，这样水流从下端进入后，会先经过滤芯的外侧，透过滤芯层之后从中心管向上流出，能让杂质均匀附着在滤芯外表面，避免局部堵塞导致过滤面积浪费，延长滤芯的冲洗周期。日常使用中，这款过滤器的维护也很便捷，不锈钢壳体可以承受反复的冲洗操作，不需要频繁更换壳体，只需要定期打开排污阀冲洗掉拦截的杂质即可，相比一次性的塑料前置过滤器，全不锈钢结构的使用寿命更长，长期使用的成本更低。在做三维建模的时候，需要重点核对几个关键尺寸的公差：首先是接口的螺纹尺寸，1/2英寸细牙螺纹的大径、中径、小径公差必须符合管路螺纹的标准要求，否则安装的时候会出现拧不紧、滑牙、密封不严漏水的问题；其次是壳体的壁厚，304不锈钢壳体的壁厚要兼顾承压能力和整体重量，壁厚过薄会导致承压不足，壁厚过厚会增加材料成本和整体重量，给安装固定带来额外负担；还有端盖和壳体的密封槽尺寸，密封圈的压缩量要控制在合理范围，压缩量太小会导致密封失效漏水，压缩量太大会导致端盖装配困难，密封圈长期处于过度压缩状态提前老化失效。

　　从实际工程选型的角度来看，这款过滤器适配的工况很广，除了家庭入户前置过滤之外，还可以用在小型开水器、制冰机、咖啡机等商用饮水设备的进水端，拦截水中的大颗粒杂质，保护设备的进水电磁阀、水泵等精密部件，避免杂质卡滞阀芯造成设备故障；在小型工业循环冷却水的支路里，也可以用这款过滤器做支路的粗滤，保护支路的流量计、小型阀门等部件，避免杂质磨损部件密封面。安装的时候需要注意预留足够的操作空间，尤其是过滤器下方要预留出排污操作的空间，方便后期接排污管冲洗滤芯，同时安装位置要避开高温热源，虽然304不锈钢耐高温，最高可以耐受95℃的水温，但长期靠近高温热源会导致密封橡胶件提前老化，缩短密封件的更换周期。很多新手工程师在选型水过滤器的时候，往往只看接口尺寸和过滤精度，忽略了整体的高度直径尺寸，导致安装的时候发现橱柜空间不够，或者和旁边的水路阀门干涉，这款产品的360mm高度、140mm直径的尺寸，是经过大量实际安装场景验证的黄金尺寸，既保证了足够的过滤面积，又控制了整体体积，适配绝大多数家装和小型商用设备的安装空间。另外，壳体表面做了拉丝处理，不仅外观更有质感，也不容易残留水渍和手印，日常清洁更方便，安装在明装的位置也不会显得突兀。

　　在结构强度校核的时候，要考虑8atm最大工作压力下的安全系数，按照供水设备的安全规范，壳体的爆破压力要达到工作压力的3倍以上，也就是至少24atm以上才符合安全要求，304不锈钢的拉伸强度足够满足这个要求，配合合理的圆弧过渡结构，不需要额外做加强筋就能达到强度要求，避免了加强筋带来的卫生死角，日常清洁的时候更容易擦拭，不会在加强筋缝隙里残留污垢滋生细菌。从水流流道的设计来看，内部没有多余的阻水结构，水流从进入过滤器到流出的整个流道都是顺滑过渡，压损控制在0.02MPa以内，不会对正常供水压力造成明显影响，即使是高层住宅供水压力偏低的情况，也不会因为安装过滤器导致出水压力不足。
