等节距圆柱螺旋压缩弹簧结构设计

　　在各类机械结构的弹性缓冲、力值传递、复位驱动场景中，圆柱螺旋压缩弹簧是应用覆盖度最广的弹性元件之一，小到消费电子的按键复位结构，大到重型工程机械的悬架缓冲系统、工业阀门的启闭复位机构、冲压设备的卸料复位组件，都能见到这类等节距圆柱螺旋弹簧的身影。这类弹簧的核心作用是在承受轴向压力时产生可控的弹性变形，将外部施加的动能或压力转化为弹性势能存储，在外力撤除后能够快速驱动相连结构回到初始位置，或是在工作过程中持续提供稳定的预紧力，避免连接结构出现松动、错位，同时也能吸收设备运行过程中产生的冲击振动，降低刚性碰撞带来的结构损伤与运行噪音。

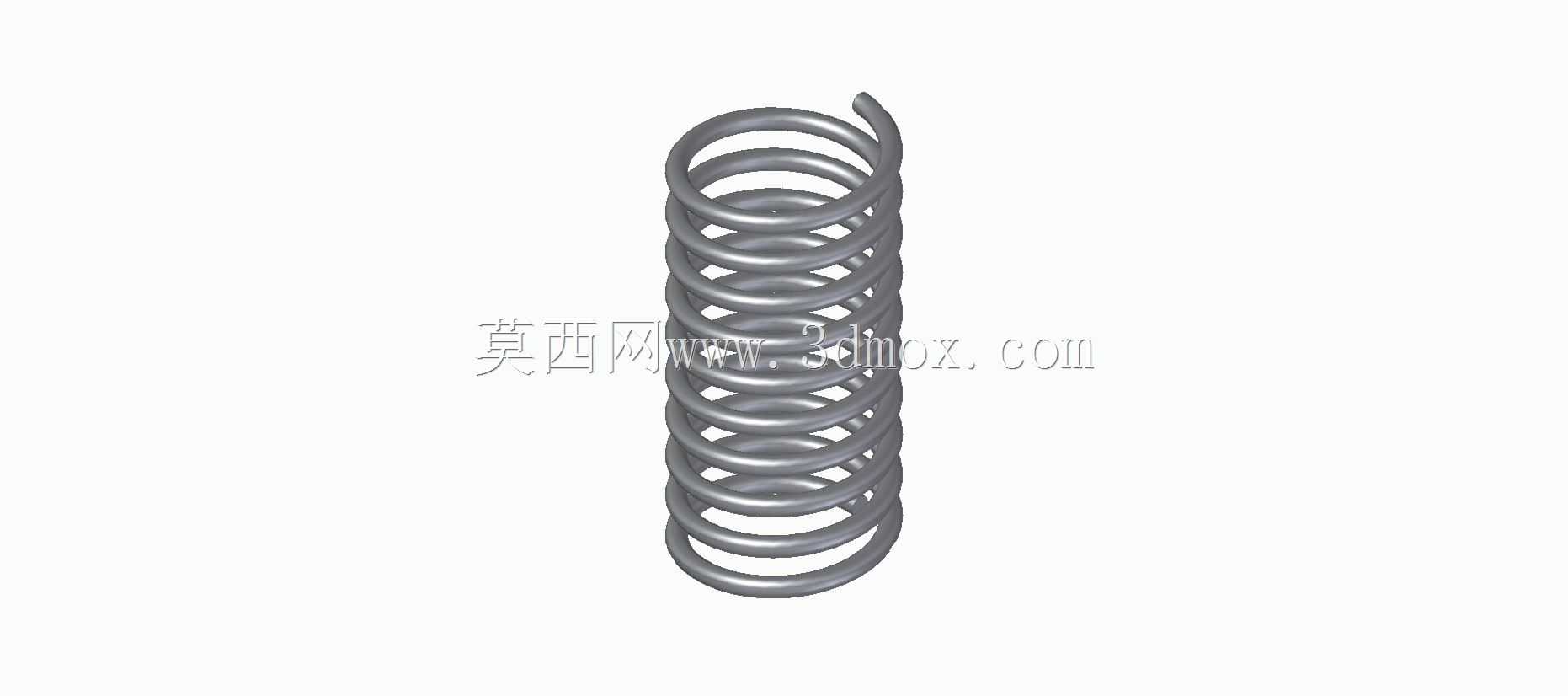

　　从设计逻辑来看，这款等节距圆柱螺旋压缩弹簧采用了等直径圆形截面金属丝绕制而成，整体为等外径、等节距的圆柱形态，两端的支撑圈经过并紧磨平处理，这一细节设计是为了保证弹簧在安装后两端能够与安装基座的支撑面完全贴合，避免弹簧在受压过程中出现侧向偏移、歪斜的问题，保证弹力始终沿轴向传递，不会产生额外的侧向分力影响相连部件的运动精度。弹簧的有效圈数经过匹配计算，在满足目标刚度要求的前提下，控制了弹簧的并紧高度，确保在最大压缩行程下，有效圈不会出现相互挤压接触的情况，避免弹簧产生永久塑性变形，延长元件的疲劳使用寿命。

　　在实际选型应用过程中，首先需要确认弹簧的安装边界尺寸：弹簧的外径需要匹配安装位置的导向孔内径或是导向轴外径，通常会预留0.5到1毫米的装配间隙，避免弹簧在压缩伸缩过程中与导向结构发生摩擦卡滞，影响弹力输出的稳定性；弹簧的自由高度需要结合安装空间的预压量、工作行程来确定，安装时的初始预压量通常设置为弹簧全变形量的10%到15%，保证弹簧在初始安装状态下就能够提供稳定的预紧力，不会因为设备运行的振动出现松脱。弹簧的丝径、有效圈数、中径参数共同决定了弹簧的刚度系数，也就是单位压缩量对应的弹力值，设计时需要根据实际工况的最大载荷、最大工作行程来核算，确保弹簧在最大工作压缩量下的应力值处于材料的许用应力范围内，避免长期交变载荷下出现疲劳断裂。

　　这类弹簧的绕制工艺通常采用冷卷工艺成型，选用合适的弹簧钢或不锈钢丝材，在数控卷簧机上完成绕制后，经过端部磨平、去应力回火、表面强化处理等工序，消除卷制过程中产生的内应力，提升弹簧的抗疲劳性能。在装配使用时，需要注意避免弹簧承受非轴向的偏载，否则会导致弹簧局部圈间应力集中，提前出现断裂失效；对于有导向结构的安装场景，需要定期检查导向面的磨损情况，避免因为导向面磨损产生的毛刺刮伤弹簧丝表面，成为疲劳裂纹的萌生点。在很多自动化设备的直线运动模组中，这类弹簧常被用于滑台的复位、缓冲限位，相比气弹簧这类弹性元件，圆柱螺旋压缩弹簧的结构更简单，不需要额外的密封、充压结构，环境适应性更强，在高低温、多粉尘的恶劣工况下也能稳定工作，维护成本极低。在阀门类产品中，这类弹簧用于提供阀瓣的密封预紧力，保证阀门在关闭状态下密封面能够紧密贴合，避免介质泄漏，同时在阀门开启时能够存储弹性势能，在驱动装置卸力后快速驱动阀瓣复位关闭。在五金夹具、工装定位结构中，这类弹簧用于提供活动定位销的顶出力，保证定位销在无外力操作时能够始终伸出定位，在装拆工件时只需要克服弹簧力压下定位销即可完成操作，结构简单可靠，不需要额外的驱动元件。
